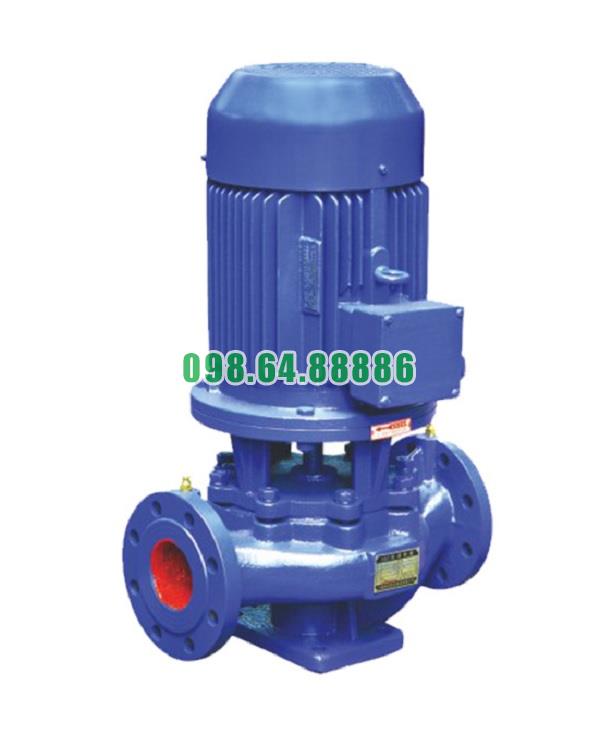

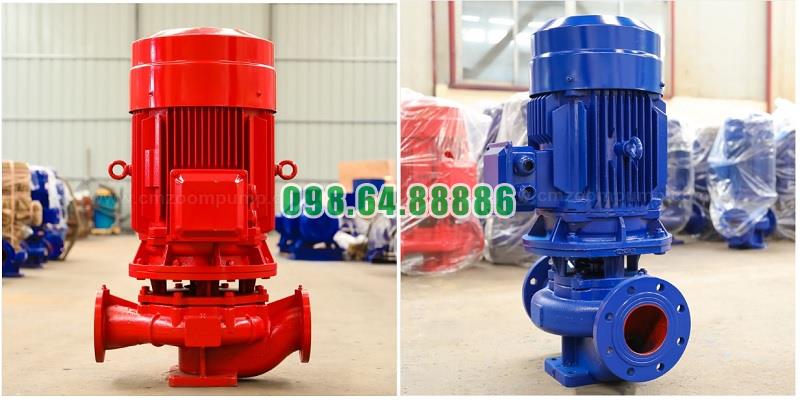

Bơm đường ống trục đứng, bơm cấp nước trục đứng, bơm inline ISG65-125, IRG65-125 3kw

Tải báo giá
• Mã SP
: ISG65-125
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng 25 m3/h hoặc 6.94 L/s, đẩy cao 20m, động cơ 3 kw, tốc độ quay 2900 r/min
Đang xử lý...


Thông tin sản phẩm

Đặc Điểm Thiết Kế Của Máy Bơm Đường Ống Trục Đứng ISG65-125, IRG65-125

Máy bơm đường ống trục đứng ISG65-125 và IRG65-125 được thiết kế theo tiêu chuẩn hiện đại, chú trọng tính gọn nhẹ, hiệu suất thủy lực cao, dễ lắp đặt và vận hành bền bỉ. Các đặc điểm thiết kế sau đây là yếu tố tạo nên sự khác biệt và ưu thế của dòng bơm này.

Thiết Kế Trục Đứng Đồng Trục

  • Trục bơm và trục motor nằm trên một đường thẳng đứng, truyền mô-men xoắn trực tiếp, không qua khớp nối trung gian.

  • Giảm thiểu sai số đồng tâm, từ đó hạn chế rung lắc và tăng tuổi thọ linh kiện.

  • Phù hợp với lắp đặt tại các trạm kỹ thuật hẹp, tủ bơm, hệ thống tăng áp theo phương đứng.

Kết Cấu Hút – Xả Nằm Thẳng (Inline)

  • Cổng hút và xả được bố trí nằm thẳng hàng, thuận tiện kết nối trực tiếp với hệ thống ống hiện hữu.

  • Thiết kế này giúp:

    • Dòng chảy đi theo hướng thẳng, giảm tổn thất áp lực

    • Tiết kiệm không gian và vật tư đường ống

    • Dễ tháo lắp khi bảo trì

Cánh Bơm Dạng Kín – Hiệu Suất Cao

  • Cánh bơm được thiết kế dạng kín hoàn toàn, truyền lực ly tâm hiệu quả và giữ cho dòng chảy ổn định.

  • Góc cánh được tính toán thủy lực chính xác, giúp tăng áp nhanh và hạn chế hiện tượng xâm thực.

  • Cánh bơm gắn trực tiếp vào trục động cơ, rút ngắn chiều dài cụm bơm, tăng độ gọn gàng.

Thiết Kế Module – Dễ Bảo Trì

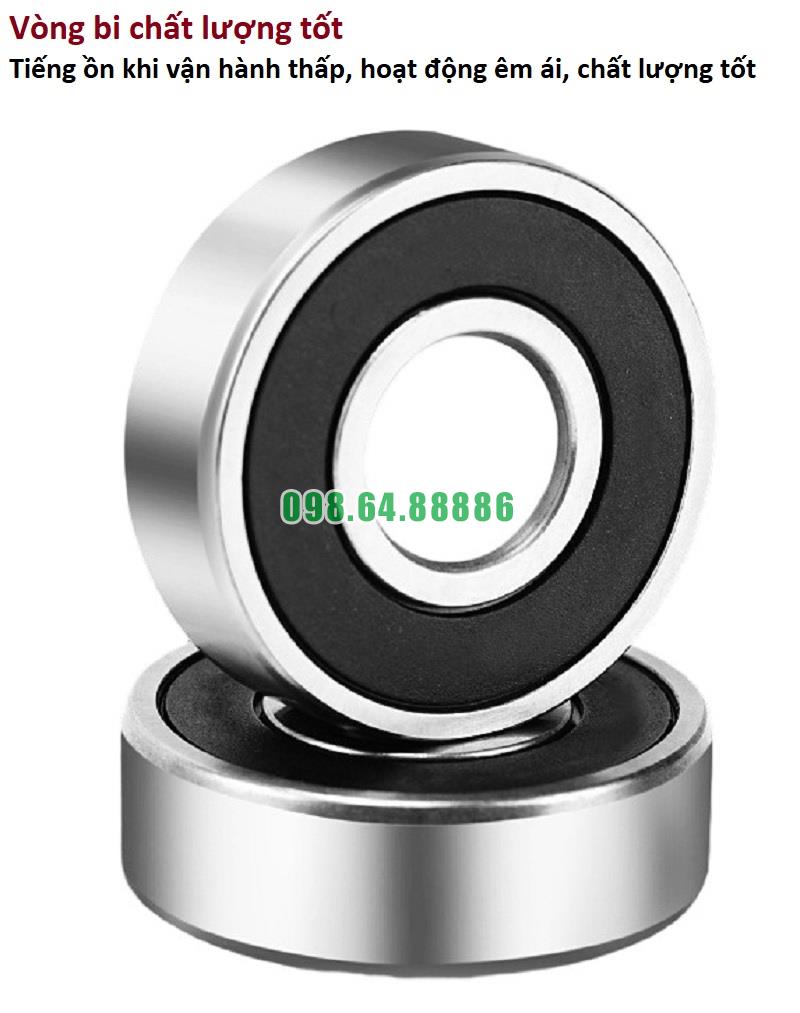

  • Các bộ phận như cánh bơm, trục, phớt cơ khí, bạc đạn được thiết kế module rời, dễ tháo lắp riêng biệt.

  • Không cần tháo toàn bộ cụm bơm để thay phớt hoặc kiểm tra cánh → tiết kiệm thời gian bảo trì.

  • Động cơ có thể tháo ra độc lập để bảo dưỡng mà không ảnh hưởng đến đường ống.

Thân Bơm Dạng Volute – Tăng Áp Suất Hiệu Quả

  • Thân bơm được thiết kế dạng volute xoắn ốc, giúp:

    • Tăng áp suất dòng chất lỏng sau cánh bơm

    • Giảm mất mát năng lượng do dòng xoáy

    • Tăng hiệu suất tổng thể của hệ thống

Tản Nhiệt Tốt – Vận Hành Liên Tục

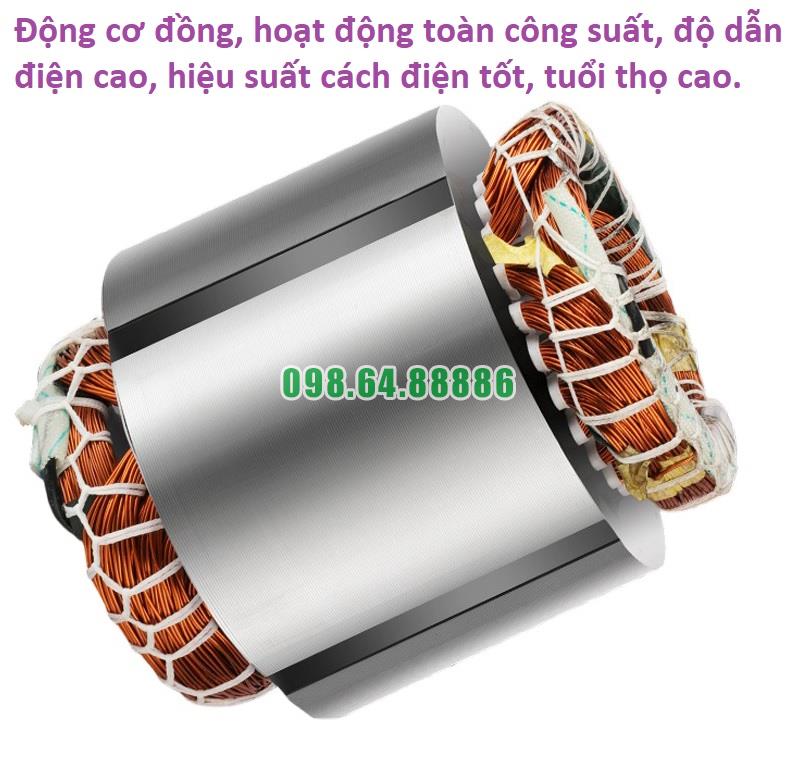

  • Motor được gắn kèm quạt tản nhiệt tích hợp, kết hợp với khe gió dọc thân động cơ giúp làm mát hiệu quả.

  • Cho phép vận hành liên tục 24/7 mà không bị quá nhiệt.

Khả Năng Tùy Biến Cao

  • Có thể lựa chọn vật liệu khác nhau cho thân, cánh và trục để phù hợp với nước sạch, nước nóng, hóa chất nhẹ, nước biển...

  • Có nhiều dải công suất và cột áp, dễ tích hợp cho các hệ thống yêu cầu linh hoạt.

Kiểu Dáng Công Nghiệp – Bền Vững

  • Kích thước gọn, kết cấu chắc chắn, sơn phủ epoxy chống gỉ.

  • Chân đế vững chắc có lỗ bắt bu lông dễ lắp đặt cố định.

Máy bơm ISG65-125 và IRG65-125 sở hữu thiết kế thông minh, hiện đại và linh hoạt, giúp nâng cao hiệu suất, giảm chi phí lắp đặt, bảo trì dễ dàng và tối ưu không gian. Đây là dòng bơm lý tưởng cho hệ thống cấp nước, tăng áp và tuần hoàn trong công nghiệp, dân dụng và hạ tầng hiện đại.




Máy bơm đường ống trục đứng model ISG65-125, IRG65-125 hoạt động như thế nào

Cơ chế truyền động từ động cơ đến trục bơm

Máy bơm ISG65-125 và IRG65-125 được thiết kế theo cấu trúc đồng trục thẳng đứng, trong đó trục động cơ và trục bơm nối thẳng hàng với nhau.

Khi động cơ điện được cấp nguồn, nó truyền chuyển động quay trực tiếp xuống trục bơm, không thông qua khớp nối trung gian. Trục quay làm cánh bơm bên trong buồng bơm quay theo với tốc độ cao.

Tạo ra lực ly tâm và hút nước vào

Khi cánh bơm quay, nó tạo ra lực ly tâm – một lực đẩy chất lỏng ra khỏi tâm quay về phía chu vi cánh.

Do tác động của lực ly tâm:

  • Áp suất tại tâm cánh bơm giảm thấp

  • Nước từ đường ống hút nối trực tiếp vào bơm sẽ tự động bị hút vào buồng bơm nhờ sự chênh lệch áp suất

  • Quá trình hút diễn ra liên tục và ổn định nếu không có khí lọt vào hệ thống

Tăng vận tốc và áp lực chất lỏng

Nước sau khi đi vào tâm cánh bơm sẽ:

  • Được cánh bơm quay với tốc độ cao

  • Vận tốc dòng nước tăng mạnh khi bị đẩy về phía mép ngoài của cánh

  • Dòng nước có vận tốc lớn được chuyển vào phần buồng khuếch tán (volute)

Tại đây, cấu tạo buồng bơm dạng xoắn ốc giúp chuyển đổi vận tốc thành áp suất tĩnh, tạo ra áp lực đẩy mạnh mẽ cho dòng nước.

Đẩy nước ra cửa xả

Sau khi được tăng áp, nước sẽ được dẫn tới cửa xả nằm ngang, cùng phương với cửa hút.

Nhờ thiết kế hút – xả thẳng hàng, dòng nước thoát ra theo đường thẳng, giúp:

  • Giảm tổn thất do đổi hướng dòng chảy

  • Tăng hiệu quả năng lượng toàn hệ thống

  • Dễ kết nối với hệ thống đường ống sẵn có

Chu trình làm việc liên tục

Quá trình hoạt động của bơm diễn ra liên tục theo chu trình:

Động cơ quay → Trục bơm quay → Cánh bơm tạo lực ly tâm → Hút nước → Tăng vận tốc → Tăng áp lực → Đẩy nước ra ngoài

Chu trình này được lặp lại không ngừng, đảm bảo lưu lượng ổn định và áp suất đều, phù hợp với yêu cầu của các hệ thống cấp nước, làm mát, tuần hoàn hoặc tăng áp.

Các yếu tố hỗ trợ hoạt động hiệu quả

  • Cánh bơm được cân bằng động, quay êm, giảm rung

  • Thân bơm thiết kế volute, tối ưu hóa đường dòng chảy

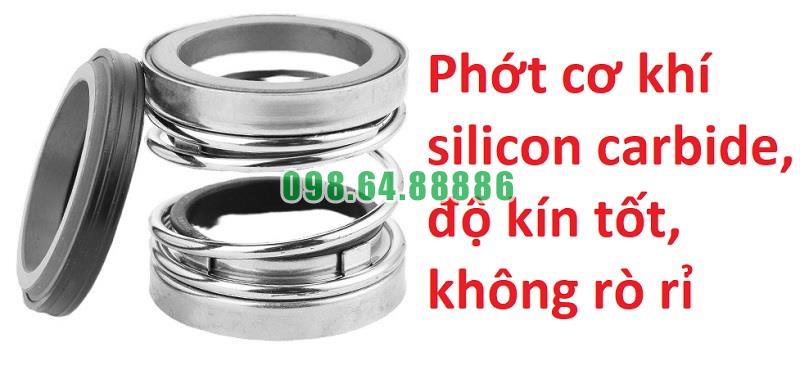

  • Phớt cơ khí kín khít, ngăn rò rỉ chất lỏng

  • Trục bơm và động cơ tích hợp thẳng đứng, tiết kiệm không gian lắp đặt

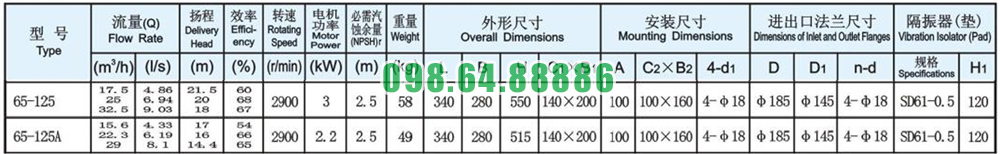

Thông số kỹ thuật và kích thước bơm model ISG65-125



Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-125


Đường cong hiệu suất bơm model ISG65-125


Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-125


Phụ kiện và kích thước lắp đặt bơm model ISG65-125

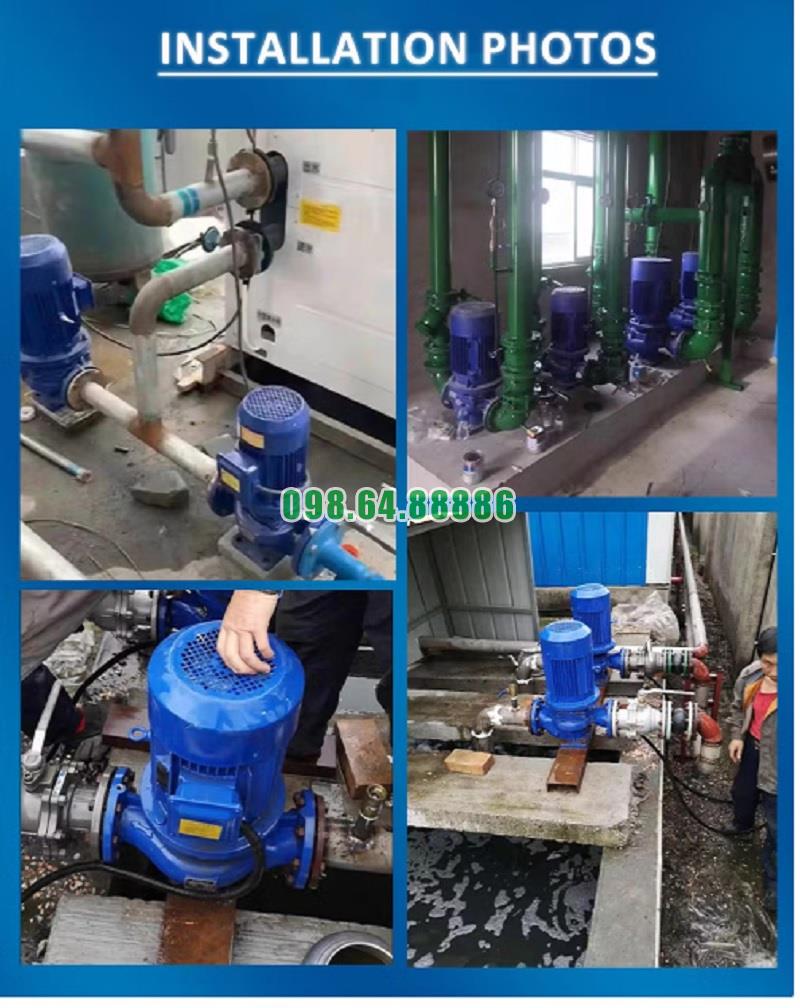

Phương thức lắp đặt bơm model ISG65-125
