Phân tích chi tiết cấu tạo các bộ phận của Bơm khí hóa lỏng YAB60-5

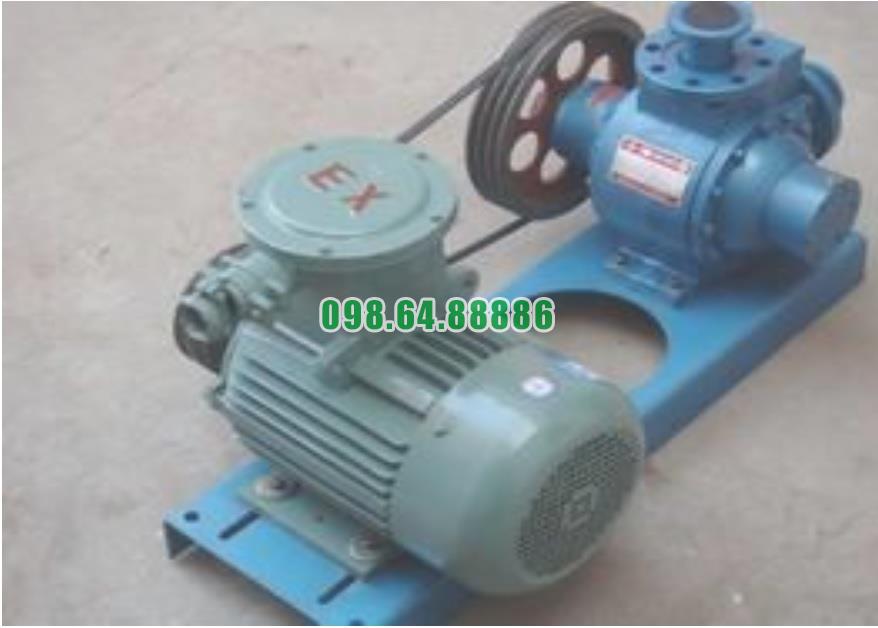

Cấu tạo tổng thể của Bơm khí hóa lỏng YAB60-5
Bơm khí hóa lỏng YAB60-5 là dòng bơm chuyên dùng để vận chuyển các chất lỏng dễ bay hơi như amoniac lỏng, LPG, methanol, dimetyl amoni, propylen oxit, benzen thô, etylen oxit và butadien. Do làm việc với các lưu chất có nguy cơ bay hơi, rò rỉ và cháy nổ, cấu tạo của bơm phải đảm bảo ba yếu tố chính: kín, bền và vận hành ổn định.
Các bộ phận quan trọng của Bơm khí hóa lỏng YAB60-5 gồm: vỏ bơm, rotor, cánh trượt, trục bơm, vòng bi, vòng đệm làm kín, cửa hút xả, khớp nối và động cơ phòng chống cháy nổ YB160L-4.
Vỏ bơm gang hợp kim mật độ cao
Chức năng của vỏ bơm
Vỏ bơm là bộ phận bao kín bên ngoài, đồng thời tạo thành buồng làm việc cho quá trình hút và đẩy lưu chất. Với Bơm khí hóa lỏng YAB60-5, vỏ bơm được làm từ gang hợp kim chịu mài mòn mật độ cao, giúp tăng độ cứng, khả năng chịu áp lực và độ bền khi vận hành lâu dài.
Vai trò đối với độ kín
Bề mặt vỏ bơm được gia công nhẵn để giảm khe hở giữa các chi tiết bên trong. Điều này giúp hạn chế rò rỉ lưu chất, đặc biệt khi bơm các chất dễ bay hơi như LPG, amoniac lỏng hoặc methanol.
Vỏ bơm chắc chắn cũng giúp thiết bị duy trì ổn định ở áp suất làm việc 2.0 MPa và chênh lệch áp suất 0.5 MPa.
Rotor của Bơm khí hóa lỏng YAB60-5
Nhiệm vụ của rotor
Rotor là bộ phận quay chính nằm trong buồng bơm. Khi nhận lực từ trục bơm, rotor quay và kéo theo các cánh trượt chuyển động. Đây là bộ phận trực tiếp tạo ra quá trình thay đổi thể tích trong buồng bơm.
Nhờ rotor quay đều ở tốc độ 780 r.P.m, Bơm khí hóa lỏng YAB60-5 có thể tạo lực hút ở cửa vào và lực đẩy ở cửa ra.
Mối liên kết giữa rotor và cánh trượt
Trên rotor có các rãnh để lắp cánh trượt. Khi rotor quay, cánh trượt di chuyển ra vào theo rãnh, tạo thành các khoang chứa lưu chất. Sự phối hợp này giúp bơm vận chuyển chất lỏng liên tục, hạn chế dòng chảy ngược và duy trì lưu lượng 60m³/h.
Cánh trượt chống mài mòn
Bộ phận tạo lực hút và lực đẩy
Cánh trượt là chi tiết quan trọng nhất trong nguyên lý làm việc của Bơm khí hóa lỏng YAB60-5. Khi rotor quay, cánh trượt bám sát thành buồng bơm, tạo ra các khoang hút, khoang chứa và khoang đẩy.
Quá trình này giúp lưu chất được hút vào, giữ trong khoang bơm rồi đẩy ra ngoài qua cửa xả.
Độ bền của cánh trượt
Cánh trượt của Bơm khí hóa lỏng YAB60-5 được chế tạo theo công thức đặc biệt, có khả năng chống mài mòn, độ dẻo dai và độ bền cao. Điều này rất quan trọng vì cánh trượt phải làm việc liên tục với chất lỏng dễ bay hơi và áp suất cao.
Cánh trượt bền giúp bơm duy trì hiệu suất ổn định, hạn chế hao mòn và giảm nguy cơ giảm áp trong quá trình vận hành.
Trục bơm
Truyền lực từ động cơ đến rotor
Trục bơm có nhiệm vụ nhận lực quay từ động cơ YB160L-4 công suất 15KW và truyền lực đến rotor. Đây là bộ phận trung gian quyết định sự ổn định của toàn bộ cụm quay.
Nếu trục bơm hoạt động chính xác, rotor và cánh trượt sẽ quay đều, giúp Bơm khí hóa lỏng YAB60-5 duy trì lưu lượng và áp suất ổn định.
Ảnh hưởng đến độ kín của bơm
Trục bơm cần có độ đồng tâm cao. Nếu trục bị lệch, phớt làm kín và vòng đệm có thể bị mài mòn nhanh, dẫn đến rò rỉ lưu chất. Vì vậy, trục bơm ổn định là yếu tố quan trọng giúp Bơm khí hóa lỏng YAB60-5 vận hành an toàn.
Vòng bi
Giữ trục quay ổn định
Vòng bi có nhiệm vụ nâng đỡ trục bơm, giúp trục quay nhẹ, đều và hạn chế ma sát. Khi bơm vận hành ở tốc độ 780 r.P.m, vòng bi giúp giảm rung động, giảm tiếng ồn và bảo vệ cụm truyền động.
Giảm mài mòn trong quá trình vận hành
Vòng bi hoạt động tốt giúp hạn chế hiện tượng đảo trục, nóng trục hoặc lệch rotor. Nhờ đó, các bộ phận như cánh trượt, vòng đệm và khớp nối được bảo vệ tốt hơn, giúp tăng tuổi thọ của Bơm khí hóa lỏng YAB60-5.
Vòng đệm và hệ thống làm kín
Ngăn rò rỉ lưu chất
Vòng đệm làm kín là bộ phận có vai trò đặc biệt quan trọng đối với Bơm khí hóa lỏng YAB60-5. Vì bơm thường vận chuyển các chất dễ bay hơi, bộ phận làm kín phải đảm bảo không để lưu chất thoát ra ngoài trong quá trình vận hành.
Khả năng làm kín mạnh giúp bơm hạn chế thất thoát LPG, amoniac lỏng, methanol hoặc benzen thô, đồng thời tăng mức độ an toàn cho khu vực làm việc.
Duy trì áp suất bên trong buồng bơm
Ngoài nhiệm vụ chống rò rỉ, vòng đệm còn hỗ trợ duy trì áp suất ổn định trong buồng bơm. Khi hệ thống làm kín hoạt động tốt, Bơm khí hóa lỏng YAB60-5 có thể giữ được chênh lệch áp suất 0.5 MPa và vận hành hiệu quả hơn.
Cửa hút và cửa xả 4 inch
Đường dẫn lưu chất vào và ra khỏi bơm
Bơm khí hóa lỏng YAB60-5 có kích thước đường kính hút xả 4 inch. Cửa hút đưa lưu chất vào buồng bơm, còn cửa xả đưa lưu chất ra hệ thống đường ống sau khi được tạo áp.
Kích thước 4 inch phù hợp với lưu lượng lớn 60m³/h, giúp bơm đáp ứng tốt các hệ thống công nghiệp cần vận chuyển nhiều lưu chất trong thời gian ngắn.
Hỗ trợ dòng chảy ổn định
Cửa hút xả được thiết kế phù hợp giúp giảm cản trở dòng chảy, hạn chế tụt áp và giúp bơm vận hành đều hơn. Đây là yếu tố quan trọng khi Bơm khí hóa lỏng YAB60-5 làm việc trong hệ thống chiết nạp, kho chứa hoặc nhà máy hóa chất.
Động cơ phòng chống cháy nổ YB160L-4
Cung cấp công suất cho bơm
Bơm khí hóa lỏng YAB60-5 sử dụng động cơ YB160L-4 công suất 15KW. Động cơ này cung cấp lực quay cho trục bơm, giúp rotor và cánh trượt hoạt động ổn định.
Công suất 15KW phù hợp với yêu cầu vận hành của bơm có lưu lượng 60m³/h, tốc độ quay 780 r.P.m và áp suất làm việc 2.0 MPa.
Đảm bảo an toàn trong môi trường dễ cháy nổ
Do Bơm khí hóa lỏng YAB60-5 thường dùng cho LPG, amoniac lỏng và các hóa chất dễ bay hơi, động cơ phòng chống cháy nổ YB160L-4 giúp giảm nguy cơ phát sinh tia lửa điện trong quá trình vận hành.
Đây là bộ phận quan trọng giúp bơm phù hợp với các ngành khí đốt, dầu khí, hóa chất, dược phẩm và luyện kim.
Khớp nối truyền động
Kết nối động cơ với đầu bơm
Khớp nối có nhiệm vụ truyền lực từ động cơ sang trục bơm. Khi khớp nối được lắp đúng tâm, lực truyền ổn định hơn, giúp bơm chạy êm và giảm rung động.
Bảo vệ trục bơm và vòng bi
Nếu khớp nối bị lệch, trục bơm và vòng bi sẽ chịu tải không đều, dễ gây nóng, rung mạnh hoặc mài mòn nhanh. Vì vậy, khớp nối là bộ phận cần được kiểm tra kỹ khi lắp đặt và bảo dưỡng Bơm khí hóa lỏng YAB60-5.
Đế bơm và kết cấu cố định
Giữ toàn bộ cụm bơm ổn định
Đế bơm giúp cố định đầu bơm, động cơ và khớp nối trên cùng một hệ thống. Với Bơm khí hóa lỏng YAB60-5 có lưu lượng lớn, đế bơm chắc chắn giúp giảm rung lắc trong quá trình vận hành.
Hạn chế ảnh hưởng đến đường ống
Khi bơm được cố định chắc chắn, lực rung truyền sang đường ống sẽ giảm. Điều này giúp bảo vệ mặt bích, van, đường hút xả 4 inch và các điểm làm kín trong hệ thống.
Phân tích chi tiết cấu tạo các bộ phận của Bơm khí hóa lỏng YAB60-5 cho thấy mỗi chi tiết đều giữ vai trò quan trọng trong quá trình vận hành. Vỏ bơm gang hợp kim mật độ cao giúp chịu áp và chống rò rỉ; rotor và cánh trượt tạo lực hút đẩy; trục bơm và vòng bi giữ chuyển động ổn định; vòng đệm làm kín hạn chế thất thoát lưu chất; động cơ phòng chống cháy nổ YB160L-4 đảm bảo công suất và an toàn vận hành.
Nhờ cấu tạo đồng bộ này, Bơm khí hóa lỏng YAB60-5 có thể duy trì lưu lượng 60m³/h, áp suất làm việc 2.0 MPa, chênh lệch áp suất 0.5 MPa và phù hợp với các hệ thống vận chuyển LPG, amoniac lỏng, methanol cùng nhiều chất lỏng dễ bay hơi khác.
