Trong cấu tạo tổng thể của bơm lùa trục đứng model ISG65-160B, IRG65-160B, trục bơm và ổ bi đóng vai trò quan trọng trong việc truyền động, định hướng và đảm bảo độ ổn định khi vận hành. Đây là hai bộ phận chịu lực cơ học lớn, ảnh hưởng trực tiếp đến hiệu suất và độ bền của thiết bị.
Truyền mô-men xoắn từ động cơ đến cánh bơm.
Làm trung tâm quay cho toàn bộ cụm quay (rotor) của bơm.
Giữ cân bằng hệ thống trong quá trình vận hành với tốc độ cao.
Inox SUS420 hoặc SUS431: có độ cứng cao, chống cong vênh và chống ăn mòn tốt trong môi trường nước sạch, nước nóng hoặc nước có tính ăn mòn nhẹ.
Thép hợp kim tôi cứng: dùng trong các môi trường không yêu cầu cao về chống ăn mòn, nhưng cần độ bền cơ học lớn.
Trục được gia công chính xác, đảm bảo độ đồng tâm tuyệt đối khi quay.
Có khả năng chịu lực dọc trục và lực hướng tâm lớn từ cánh bơm truyền lên.
Được cân bằng động để giảm rung và tăng độ êm khi vận hành liên tục.
Tương thích hoàn toàn với phớt cơ khí, giúp hệ thống làm kín hiệu quả mà không bị rò rỉ tại điểm tiếp xúc quay.
Đỡ trục bơm và giữ cho trục quay ổn định trong buồng bơm.
Giảm ma sát giữa trục quay và thân bơm.
Giúp trục duy trì chuyển động quay trơn tru, chính xác, không lệch tâm hay rung lắc.
Ổ bi cầu một dãy hoặc hai dãy tiếp xúc: sử dụng phổ biến cho dòng bơm inline công nghiệp cỡ vừa.
Có thể dùng ổ bi đỡ chặn khi bơm làm việc trong môi trường có áp lực cao và tốc độ quay lớn.
Thép chịu lực mạ crom hoặc hợp kim thép cứng: đảm bảo độ bền, không biến dạng dưới tải trọng lớn.
Bề mặt được xử lý nhiệt luyện và đánh bóng giúp vận hành êm và ít ma sát.
Ổ bi được bôi trơn bằng mỡ chịu nhiệt hoặc dầu bôi trơn chuyên dụng, đảm bảo làm việc liên tục mà không quá nóng.
Một số model có trang bị nắp che bụi và phớt chắn dầu, giúp ngăn nước, bụi hoặc hơi ẩm xâm nhập làm giảm tuổi thọ ổ bi.
Trục bơm được lắp xuyên qua ổ bi, cố định chắc chắn nhờ vòng hãm hoặc vòng chặn.
Hệ thống trục – ổ bi được lắp đặt trong thân bơm hoặc vỏ đỡ động cơ, bảo vệ khỏi tác động từ môi trường ngoài.
Thiết kế này giúp hạn chế dao động trục, giảm mài mòn phớt cơ khí và cánh bơm.
Vận hành ổn định, ít rung: Nhờ trục được gia công chuẩn xác và ổ bi chất lượng cao.
Giảm tiếng ồn, nâng cao tuổi thọ của cả động cơ và cánh bơm.
Bảo trì dễ dàng: Có thể thay thế ổ bi và căn chỉnh trục nhanh chóng mà không cần tháo toàn bộ thân bơm.
Tương thích với điều kiện tải trọng công nghiệp, kể cả khi hoạt động liên tục hoặc làm việc ở áp suất cao.
Trục bơm và ổ bi trong model ISG65-160B, IRG65-160B là cặp bộ phận có thiết kế đồng bộ, chính xác và bền bỉ, giúp bơm đạt hiệu suất vận hành cao và duy trì hoạt động ổn định trong các môi trường công nghiệp khắt khe. Việc lựa chọn vật liệu phù hợp, chế tạo chuẩn xác và hệ thống bôi trơn hiệu quả là nền tảng giúp kéo dài tuổi thọ bơm và giảm chi phí bảo trì cho doanh nghiệp
Bơm ISG65-160B và IRG65-160B là thiết bị trung tâm trong các hệ thống cấp nước sinh hoạt và công nghiệp, đặc biệt phù hợp với tòa nhà cao tầng, khu dân cư, khách sạn, nhà máy và xưởng sản xuất. Với thiết kế trục đứng gọn gàng và hiệu suất cao, dòng bơm này giúp duy trì áp suất ổn định, lưu lượng đều và tiết kiệm điện năng.
Bể chứa nước ngầm hoặc bể cấp
Bơm ISG65-160B hoặc IRG65-160B (có thể bố trí 1 chính + 1 dự phòng)
Tủ điện điều khiển kèm biến tần (điều áp và bảo vệ bơm)
Van một chiều, van khóa, khớp nối mềm
Đồng hồ áp suất, cảm biến áp hoặc flow switch
Đường ống xả dẫn nước lên bồn mái hoặc phân phối cho toàn hệ thống
Khi có tín hiệu yêu cầu cấp nước, bơm sẽ hút nước từ bể chứa và đẩy vào đường ống cấp chính
Nhờ nguyên lý ly tâm, nước được gia tốc và tạo áp lực cao, đưa lên các tầng cao hoặc thiết bị đầu cuối
Biến tần điều khiển giúp duy trì áp lực ổn định bất kể lưu lượng biến động theo thời gian
Khi áp lực đạt ngưỡng cài đặt, hệ thống tự động dừng hoặc giảm tốc độ bơm để tiết kiệm điện
Bơm tăng áp ISG65-160B hoặc IRG65-160B được đặt tại tầng hầm
Nước được bơm trực tiếp từ bể ngầm lên bồn mái, từ đó chảy tự nhiên xuống các tầng dưới
Hoặc bơm có thể tăng áp trực tiếp lên đường ống cấp nước từng tầng, chia vùng theo chiều cao
Hệ thống sử dụng 2–3 bơm hoạt động luân phiên hoặc đồng thời
Áp lực và lưu lượng điều khiển bằng cảm biến áp suất và biến tần, tránh sụt áp khi máy móc tiêu thụ nước nhiều
Các đường nhánh được phân vùng rõ, có van kiểm soát và đồng hồ đo áp tại từng cụm
Bơm được dùng để cấp nước cho hệ thống làm mát chiller, giải nhiệt gián tiếp hoặc dự trữ cho chữa cháy
Cấu hình cần áp cao – lưu lượng vừa, phù hợp với đặc điểm của dòng ISG/IRG
Kết hợp với van an toàn và bình tích áp để ổn định hệ thống khi có áp lực dư
Thiết kế inline thẳng trục, lắp trực tiếp vào đường ống mà không cần chuyển hướng
Tiết kiệm diện tích, dễ lắp đặt trong tủ kỹ thuật, phòng máy chật hẹp
Tích hợp dễ dàng với biến tần và hệ thống BMS điều khiển từ xa
Vận hành êm, độ ồn thấp, phù hợp cả môi trường dân dụng và công nghiệp
Bền bỉ, ít hỏng vặt, dễ bảo trì với chi phí thấp

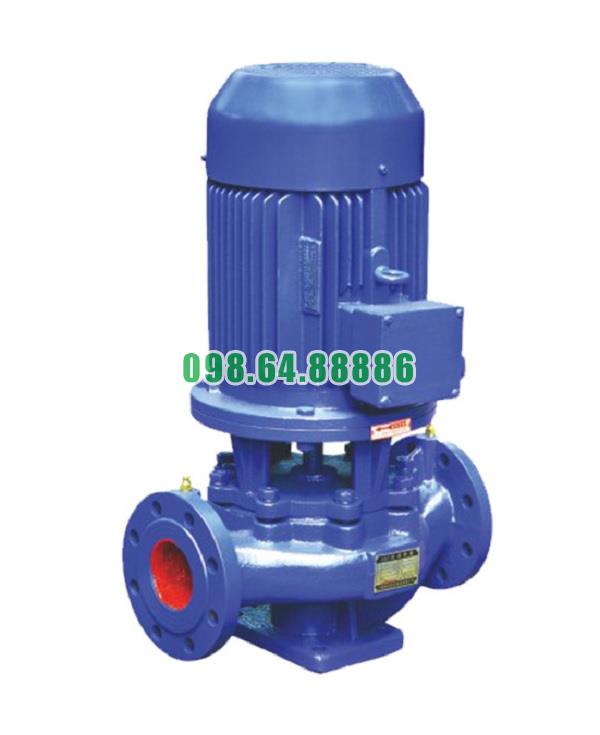

Bơm lùa, bơm booster inline, bơm đường ống ISG65-160B, IRG65-160B, 3kw
7.689.600 VND
