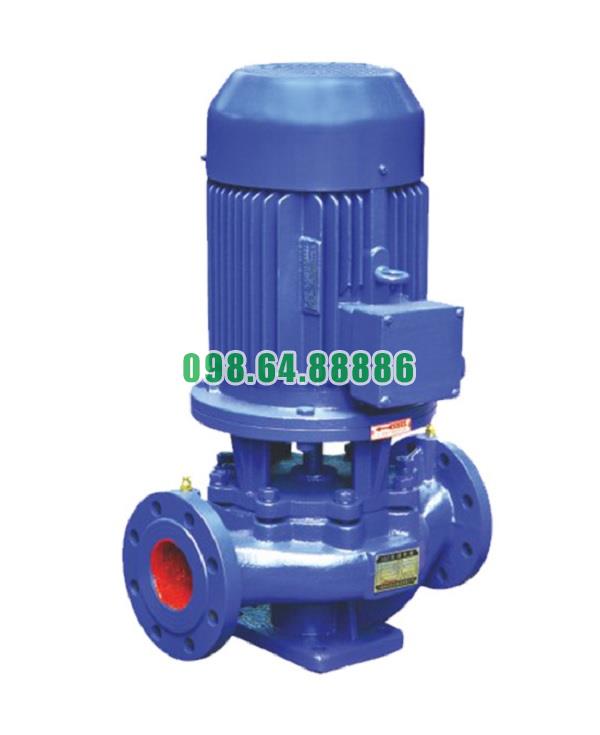

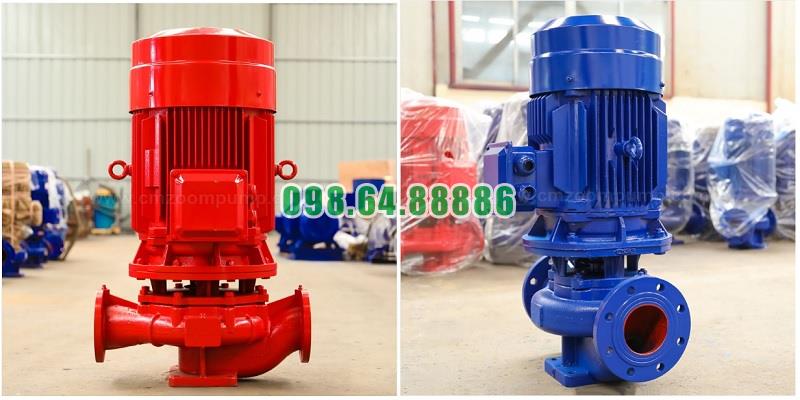

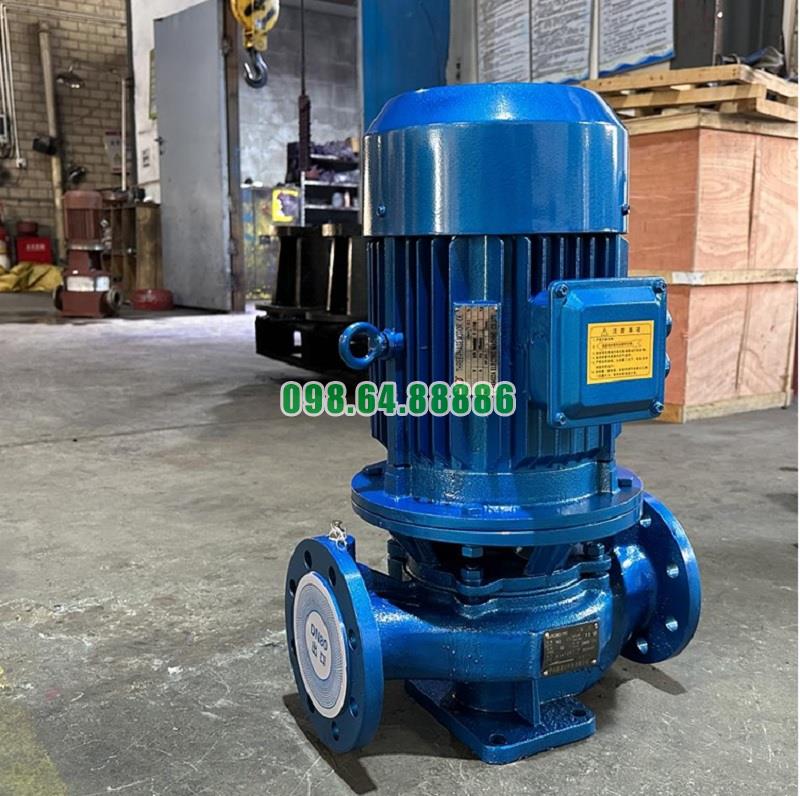

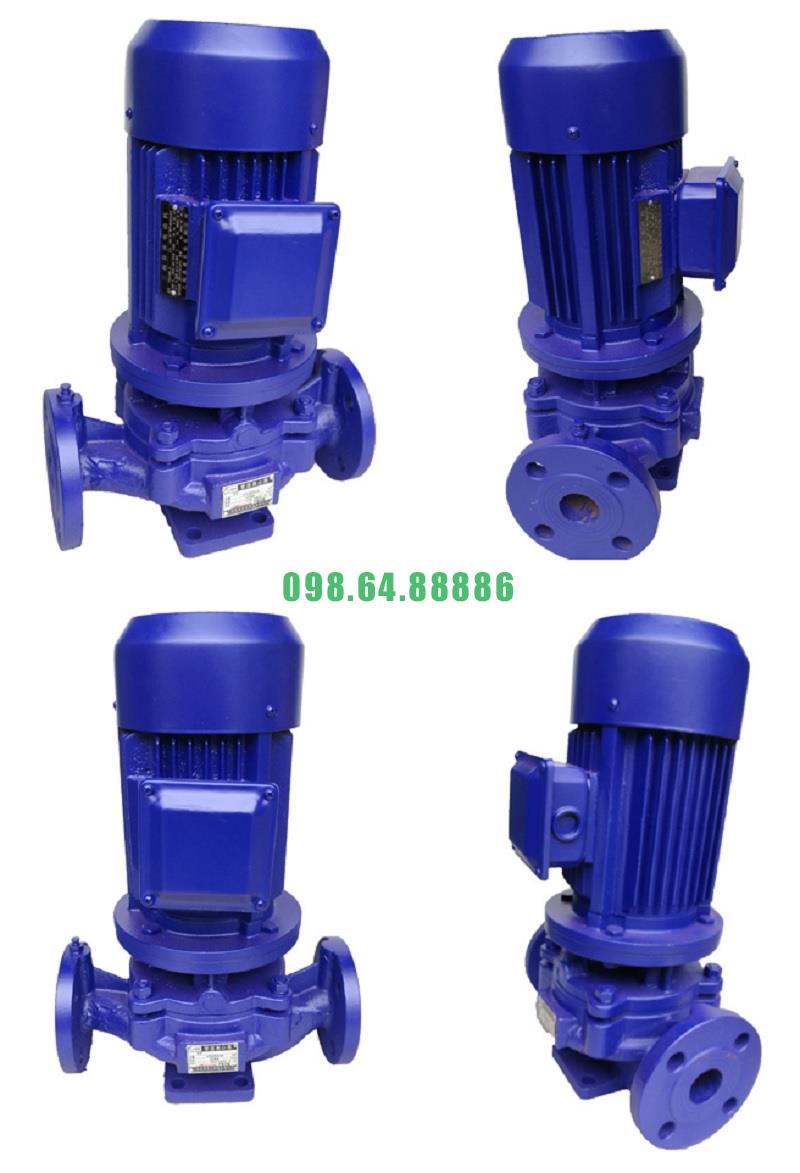

Bơm ly tâm trục đứng inline, bơm cấp nước trục đứng, bơm đường ống ISG65-160, IRG65-160 4kw

Tải báo giá
• Mã SP
: ISG65-160
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng 25 m3/h hoặc 6.94 L/s, đẩy cao 32m, động cơ 4 kw, tốc độ quay 2900 r/min
Đang xử lý...


Thông tin sản phẩm

Cấu tạo chi tiết của Bơm ly tâm trục đứng inline model ISG65-160, IRG65-160

1. Thân bơm (Vỏ bơm)

  • Chức năng: Bao quanh khoang bơm, định hình dòng chảy và chịu áp lực chất lỏng.

  • Thiết kế: Kiểu xoắn ốc, hai mặt bích hút – xả đặt ngang – cùng trục (inline), giúp giảm tổn thất dòng và dễ đấu nối với hệ thống ống.

  • Vật liệu: Gang xám HT200, gang cầu hoặc inox 304 trong môi trường ăn mòn nhẹ.

2. Cánh bơm (Impeller)

  • Chức năng: Tạo lực ly tâm đẩy chất lỏng ra khỏi khoang bơm.

  • Thiết kế: Cánh kín hoặc bán hở, được cân bằng động kỹ lưỡng để đảm bảo vận hành ổn định.

  • Vật liệu: Gang hợp kim, đồng thau, hoặc inox 304 tùy theo yêu cầu ứng dụng.

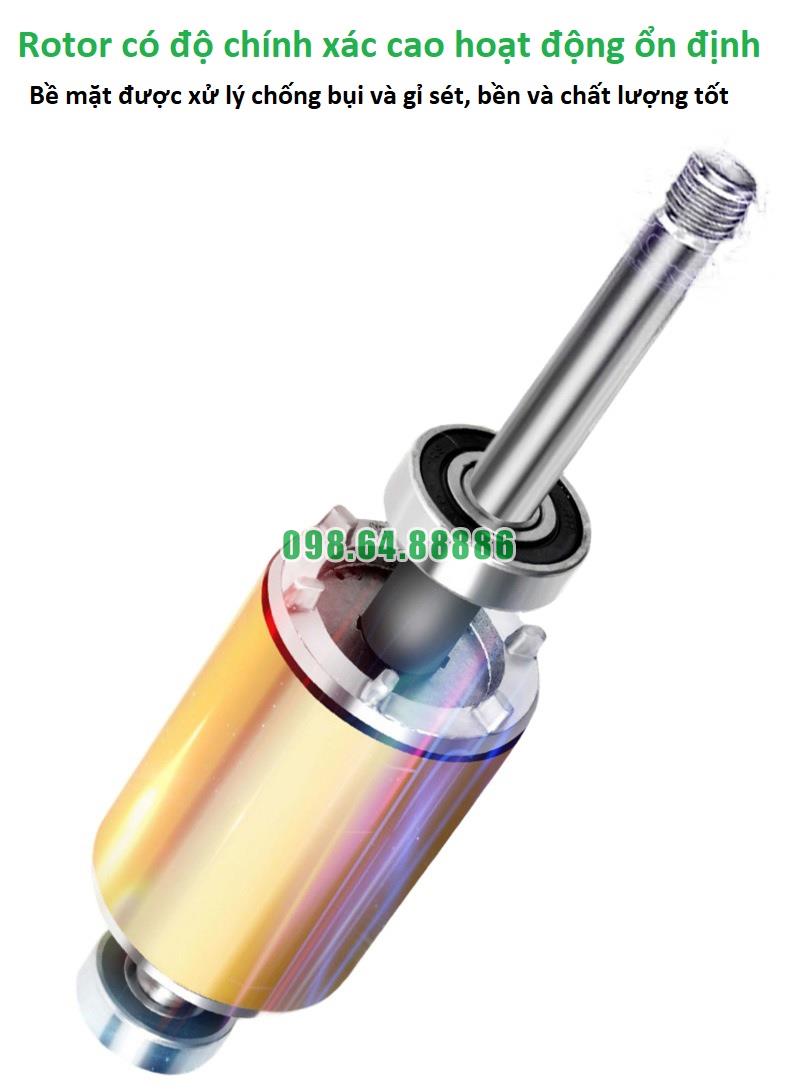

3. Trục bơm (Pump Shaft)

  • Chức năng: Truyền chuyển động quay từ động cơ đến cánh bơm.

  • Thiết kế: Trục thẳng, gia công đồng tâm cao, bề mặt được mài bóng để giảm ma sát tại vị trí vòng bi và phớt.

  • Vật liệu: Thép C45 hoặc inox SUS304/SUS316 nếu dùng cho môi trường nước nóng hoặc hóa chất nhẹ.

4. Phớt cơ khí (Mechanical Seal)

  • Chức năng: Ngăn rò rỉ nước tại điểm trục xuyên qua thân bơm.

  • Thiết kế: Kiểu seal đơn, một số phiên bản dùng seal đôi cho môi trường áp suất cao.

  • Vật liệu: Mặt seal bằng ceramic, carbon graphite hoặc tungsten carbide, đệm cao su EPDM/NBR/FKM chịu nhiệt tốt.

5. Vòng bi (Bearing)

  • Chức năng: Đỡ trục, giữ ổn định khi quay và giảm ma sát.

  • Thiết kế: Loại vòng bi đỡ – hướng kín, bôi trơn bằng mỡ chịu nhiệt, bố trí tại đầu trục tiếp giáp động cơ.

  • Vật liệu: Thép hợp kim chịu lực, vỏ có nắp che bụi.

6. Mặt bích hút – xả (Inlet & Outlet Flanges)

  • Chức năng: Kết nối bơm với đường ống đầu vào và đầu ra.

  • Thiết kế: Chuẩn DN65, bố trí đồng trục – inline, dễ kết nối trực tiếp, không cần co nối hoặc chuyển hướng dòng.

  • Vật liệu: Gang đúc, gia công mặt bích theo tiêu chuẩn BS hoặc JIS.

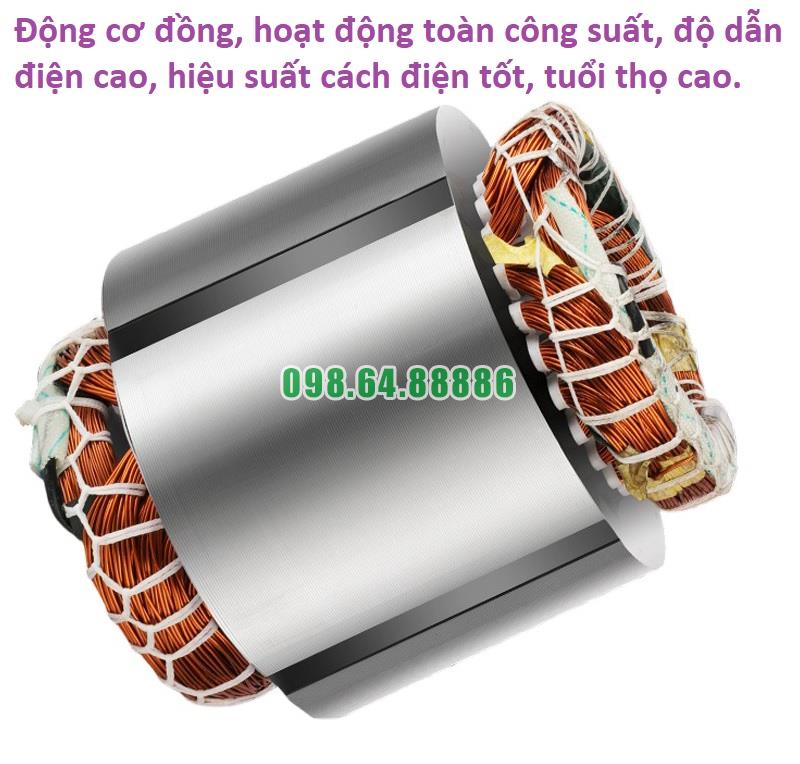

7. Động cơ điện (Electric Motor)

  • Chức năng: Cung cấp năng lượng cho trục quay và toàn bộ hệ thống bơm.

  • Thiết kế: Motor 3 pha, tốc độ tiêu chuẩn 2900 vòng/phút, cấp cách điện F, cấp bảo vệ IP54 hoặc IP55.

  • Vật liệu: Vỏ hợp kim nhôm hoặc gang, quạt làm mát bằng nhựa hoặc kim loại tùy loại.

8. Khớp nối trục (nếu tách rời)

  • Chức năng: Truyền mô-men xoắn từ trục motor sang trục bơm.

  • Thiết kế: Loại khớp mềm hoặc cứng, thường chỉ có ở các model công suất lớn. Với ISG65-160, trục thường liền khối với động cơ.

  • Vật liệu: Gang hoặc thép hợp kim.

9. Đế bơm (Pump Base)

  • Chức năng: Đỡ toàn bộ cụm động cơ và thân bơm, định vị khi lắp đặt.

  • Thiết kế: Gắn trực tiếp vào nền móng qua bulông, có thể đệm cao su chống rung.

  • Vật liệu: Gang đúc nguyên khối hoặc thép tấm hàn chắc chắn




Khả Năng Chịu Nhiệt Của Bơm Ly Tâm Trục Đứng Inline Model ISG65-160, IRG65-160

Phân Loại Theo Ứng Dụng Nhiệt Độ

Model ISG65-160IRG65-160 tuy cùng thuộc dòng bơm ly tâm trục đứng inline, nhưng được thiết kế với khả năng chịu nhiệt khác nhau nhằm phù hợp với từng môi trường vận hành cụ thể.

  • ISG65-160: Dùng cho nước lạnh hoặc nước ở nhiệt độ thường, phù hợp với hệ thống cấp nước dân dụng, điều hòa không khí, cấp nước sinh hoạt.

  • IRG65-160: Dùng cho nước nóng, thiết kế đặc biệt để làm việc trong hệ thống tuần hoàn nhiệt, cấp nước nóng trung tâm, hệ thống sưởi hoặc nồi hơi.

Ngưỡng Nhiệt Độ Làm Việc An Toàn

ISG65-160

  • Nhiệt độ chất lỏng cho phép: 0°C đến 80°C

  • Vật liệu phớt cơ khí, gioăng và cánh bơm được lựa chọn để đáp ứng nhiệt độ nước thường hoặc nước mát

  • Sử dụng cao su NBR hoặc EPDM cho gioăng làm kín, đảm bảo độ bền ổn định trong môi trường nhiệt độ trung bình

IRG65-160

  • Nhiệt độ chất lỏng cho phép: 0°C đến 120°C

  • Trục và buồng bơm chế tạo từ vật liệu chịu nhiệt tốt như gang cầu và thép không gỉ

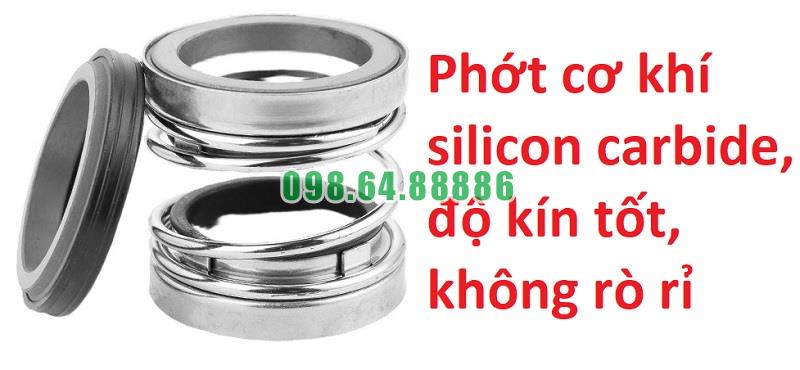

  • Phớt cơ khí dùng vật liệu đặc biệt như Silicon Carbide – Graphite – Viton, chịu được áp suất và nhiệt độ cao mà không biến dạng, không rò rỉ

Cấu Trúc Hỗ Trợ Chịu Nhiệt

  • Thân bơm được thiết kế dày, có khả năng giãn nở nhiệt thấp để tránh nứt vỡ do thay đổi nhiệt độ đột ngột

  • Trục bơm được xử lý nhiệt luyện, giữ độ cứng và thẳng trong điều kiện vận hành ở nhiệt độ cao liên tục

  • Phớt cơ khí có cấu trúc lò xo chịu nhiệt, không bị mỏi khi làm việc lâu dài trong nước nóng

Động Cơ Kèm Theo Cũng Phải Chịu Nhiệt

Động cơ sử dụng cho model IRG65-160 có cấp cách điện F hoặc H, cho phép cuộn dây làm việc trong điều kiện nhiệt độ môi trường tăng lên do ảnh hưởng của nước nóng. Quạt làm mát và vỏ động cơ thiết kế chịu được hơi nóng ẩm, không bị biến dạng hoặc giảm hiệu suất tản nhiệt.

Ảnh Hưởng Của Nhiệt Độ Đến Hiệu Suất Và Tuổi Thọ

Khi hoạt động ở nhiệt độ cao, nếu không sử dụng đúng model phù hợp, bơm có thể gặp các vấn đề như:

  • Phớt cơ khí nhanh mòn hoặc bị phá hủy do biến dạng

  • Gioăng làm kín lão hóa sớm, gây rò rỉ nước

  • Động cơ quá nhiệt dẫn đến cháy cuộn dây

  • Trục bơm biến dạng gây kẹt quay, rung mạnh

Việc sử dụng đúng loại bơm theo khả năng chịu nhiệt không chỉ đảm bảo hiệu suất làm việc ổn định mà còn kéo dài tuổi thọ thiết bị, hạn chế chi phí bảo trì và sửa chữa.

Model ISG65-160 có khả năng làm việc an toàn với chất lỏng ở mức nhiệt độ trung bình đến 80°C, trong khi model IRG65-160 chuyên dùng cho môi trường nước nóng, có thể chịu được nhiệt độ lên tới 120°C. Nhờ vào cấu tạo vật liệu bền nhiệt và thiết kế đồng bộ từ thân bơm đến phớt và động cơ, các model này là lựa chọn tối ưu cho các hệ thống cấp nước nóng hoặc điều hòa nhiệt độ, đảm bảo vận hành bền bỉ và an toàn trong điều kiện nhiệt độ cao

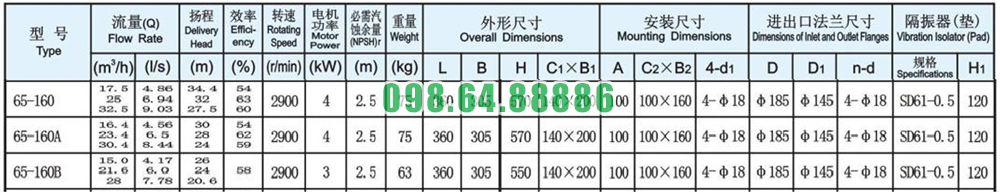

Thông số kỹ thuật và kích thước bơm model ISG65-160



Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-160


Đường cong hiệu suất bơm model ISG65-160


Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-160


Phụ kiện và kích thước lắp đặt bơm model ISG65-160


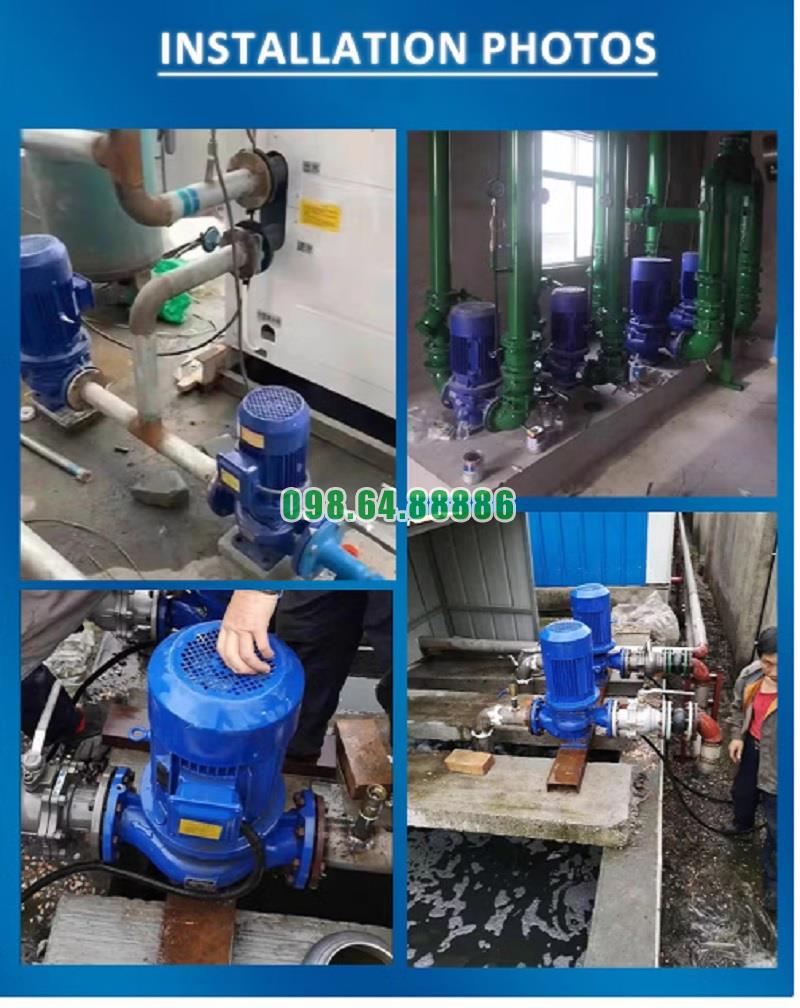

Phương thức lắp đặt bơm model ISG65-160
