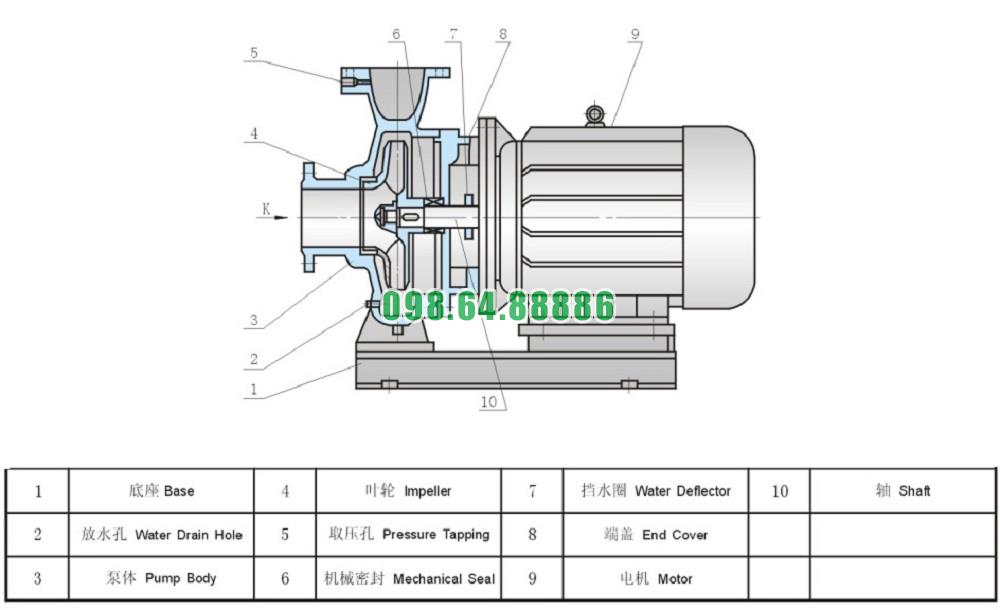

Cấu tạo của bơm nước li tâm trục ngang model SLW100-ISW100-250 lưu lượng từ 70 m3/h - 130 m3/h
Bơm nước ly tâm trục ngang model SLW100-ISW100-250 với lưu lượng từ 70 m³/h đến 130 m³/h được cấu tạo từ các bộ phận chính sau:
Thân bơm (Vỏ bơm):
- Chất liệu: Thường được làm từ gang hoặc thép không gỉ, đảm bảo độ bền và khả năng chống ăn mòn.
- Chức năng: Bảo vệ các bộ phận bên trong và định hướng dòng chảy của nước.
Cánh bơm (Bánh công tác):
- Chất liệu: Hợp kim đồng, thép không gỉ hoặc nhựa chịu nhiệt.
- Chức năng: Khi quay, cánh bơm tạo ra lực ly tâm, đẩy nước từ cửa hút ra cửa xả.
Trục bơm:
- Chất liệu: Thép hợp kim hoặc thép không gỉ.
- Chức năng: Kết nối cánh bơm với động cơ, truyền động lực từ động cơ đến cánh bơm.
Phớt cơ khí (Bộ phận làm kín):
- Chức năng: Ngăn chặn rò rỉ nước dọc theo trục bơm và bảo vệ động cơ khỏi độ ẩm.
Động cơ:
- Công suất: Thường từ 5.5 kW đến 11 kW, tùy thuộc vào yêu cầu cụ thể.
- Chức năng: Cung cấp năng lượng để quay cánh bơm, tạo ra lực đẩy nước.
Đế bơm:
- Chức năng: Cố định bơm và động cơ, giảm rung lắc trong quá trình vận hành.
Mỗi bộ phận trên đóng vai trò quan trọng trong việc đảm bảo bơm hoạt động hiệu quả, ổn định và bền bỉ
Sử dụng bơm nước li tâm trục ngang model SLW100-ISW100-250 lưu lượng từ 70 m3/h - 130 m3/h hiệu quả
Bơm nước ly tâm trục ngang SLW100-ISW100-250 là dòng sản phẩm được thiết kế với hiệu suất cao, phù hợp cho các ứng dụng trong cấp nước, thoát nước và các ngành công nghiệp khác. Để sử dụng hiệu quả loại bơm này, cần nắm rõ các đặc điểm kỹ thuật, nguyên tắc vận hành, và các phương pháp tối ưu hóa hoạt động.
1. Đặc điểm nổi bật của bơm SLW100-ISW100-250
- Lưu lượng lớn: 70 m³/h đến 130 m³/h, phù hợp với nhiều yêu cầu công suất nước.
- Cột áp cao: Có khả năng đạt cột áp tối đa lên đến 90 mét.
- Thiết kế chắc chắn: Vỏ bơm được làm từ vật liệu gang hoặc thép không gỉ, chống ăn mòn, bền bỉ với môi trường khắc nghiệt.
- Động cơ mạnh mẽ: Sử dụng động cơ công suất cao, thường từ 22 kW đến 45 kW, đảm bảo khả năng bơm nước liên tục.
- Cấu trúc nhỏ gọn: Dễ lắp đặt và bảo trì, giảm thiểu không gian sử dụng.
- Hiệu suất cao: Thiết kế thủy lực tối ưu giúp tiết kiệm năng lượng.
2. Nguyên tắc vận hành hiệu quả
Để bơm hoạt động ổn định và đạt hiệu quả cao, cần tuân thủ các nguyên tắc sau:
2.1. Lựa chọn và lắp đặt đúng cách
- Lựa chọn đúng thông số: Đảm bảo lưu lượng và cột áp của bơm phù hợp với yêu cầu thực tế của hệ thống.
- Đặt bơm ở vị trí cố định: Đảm bảo bơm được lắp đặt trên bề mặt bằng phẳng, chắc chắn để tránh rung lắc.
- Hệ thống đường ống tối ưu: Đường ống hút phải đủ lớn và thẳng để giảm tổn thất áp suất, đồng thời cần lắp van một chiều để tránh nước chảy ngược.
- Kiểm tra nguồn điện: Sử dụng nguồn điện ổn định phù hợp với công suất động cơ (thường là 380V/50Hz).
2.2. Vận hành an toàn
- Mồi nước trước khi vận hành: Đảm bảo không khí trong buồng bơm được loại bỏ hoàn toàn.
- Theo dõi áp suất và lưu lượng: Dùng đồng hồ đo áp suất và lưu lượng để giám sát hiệu suất bơm.
- Tránh hoạt động quá tải: Đảm bảo bơm vận hành trong phạm vi lưu lượng và cột áp thiết kế.
3. Tối ưu hóa hiệu quả sử dụng
3.1. Điều chỉnh tốc độ bơm
- Sử dụng biến tần (VFD) để điều chỉnh tốc độ động cơ, giúp tiết kiệm năng lượng khi nhu cầu lưu lượng thay đổi.
3.2. Bảo trì định kỳ
- Kiểm tra các bộ phận: Bảo dưỡng vòng bi, phớt cơ khí, và động cơ định kỳ để đảm bảo hoạt động trơn tru.
- Vệ sinh buồng bơm và cánh quạt: Loại bỏ cặn bẩn, rác thải làm ảnh hưởng đến hiệu suất.
- Kiểm tra rò rỉ: Đảm bảo không có rò rỉ tại các khớp nối và phớt.
3.3. Đảm bảo điều kiện hoạt động
- Tránh để bơm hoạt động trong điều kiện khô hoặc hút chất lỏng có chứa nhiều cặn.
- Đảm bảo nhiệt độ môi trường xung quanh không vượt quá giới hạn cho phép của động cơ.
4. Ứng dụng của bơm SLW100-ISW100-250
- Cấp nước công nghiệp: Cung cấp nước cho các nhà máy sản xuất.
- Thoát nước đô thị: Bơm nước thải và nước mưa trong hệ thống thoát nước.
- Hệ thống tưới tiêu: Ứng dụng trong nông nghiệp và thủy lợi.
- Hệ thống HVAC: Bơm nước tuần hoàn trong hệ thống làm mát và sưởi ấm.
- Ngành công nghiệp hóa chất: Bơm các dung dịch không ăn mòn.
5. Lợi ích khi sử dụng đúng cách
- Tiết kiệm năng lượng: Sử dụng biến tần và bảo trì định kỳ giúp giảm tiêu hao điện năng.
- Tăng tuổi thọ bơm: Hoạt động ổn định và đúng cách giúp giảm hư hỏng.
- Tối ưu chi phí vận hành: Giảm chi phí sửa chữa và thay thế phụ tùng.
6. Các lưu ý quan trọng
- Tránh để bơm hoạt động không tải hoặc hút không khí.
- Đảm bảo nhiệt độ chất lỏng bơm không vượt quá 80°C, trừ khi được thiết kế đặc biệt.
- Sử dụng phụ kiện chính hãng để đảm bảo độ bền và hiệu suất của bơm.
Bằng cách tuân thủ các hướng dẫn trên, bơm nước ly tâm trục ngang SLW100-ISW100-250 sẽ đạt hiệu quả tối ưu, đảm bảo đáp ứng tốt mọi nhu cầu sử dụng
Điều kiện làm việc bơm nước li tâm trục ngang model SLW100-ISW100-250 lưu lượng từ 70 m3/h - 130 m3/h
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

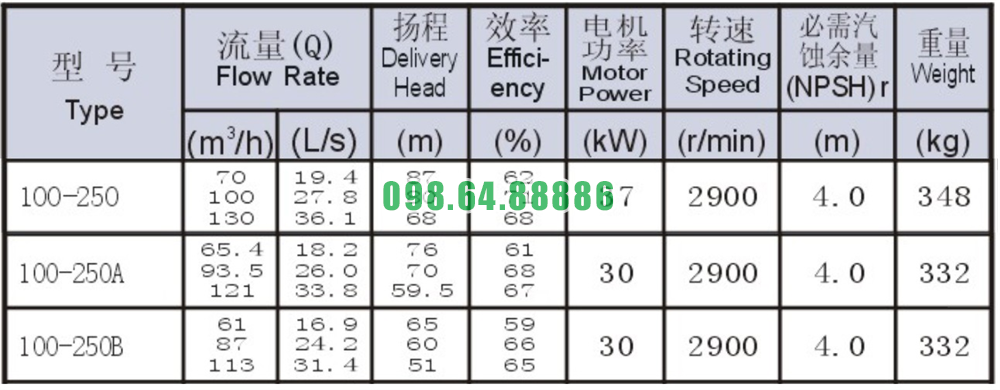

Bảng thông số kỹ thuật bơm nước li tâm trục ngang model SLW100-ISW100-250 lưu lượng từ 70 m3/h - 130 m3/h

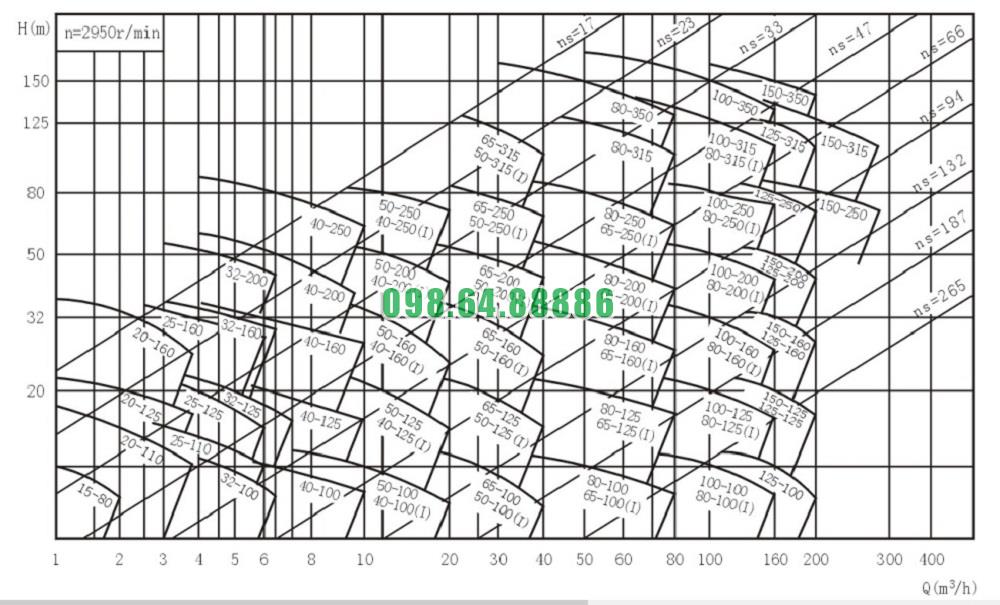

Đường cong hiệu suất bơm nước li tâm trục ngang model SLW100-ISW100-250 lưu lượng từ 70 m3/h - 130 m3/h

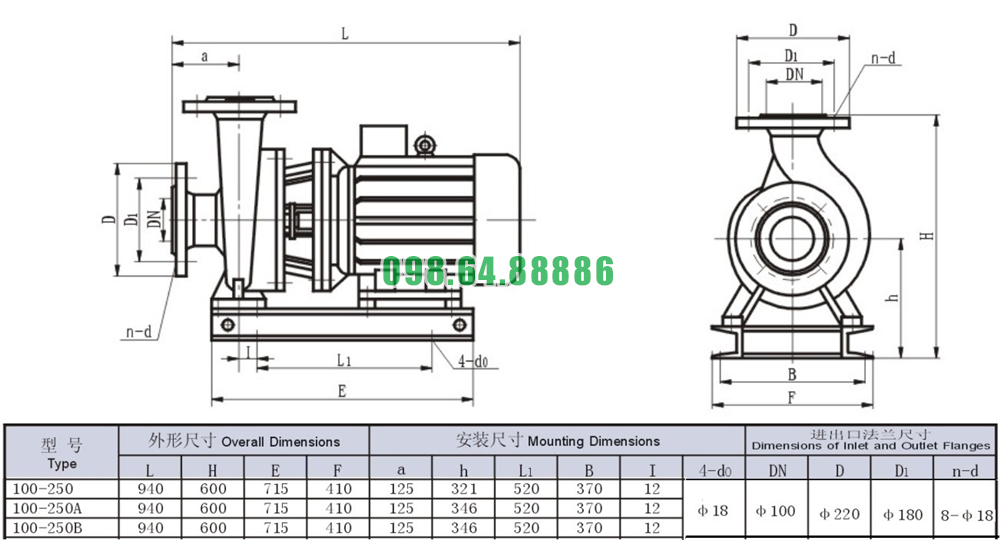

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang model SLW100-ISW100-250 lưu lượng từ 70 m3/h - 130 m3/h
