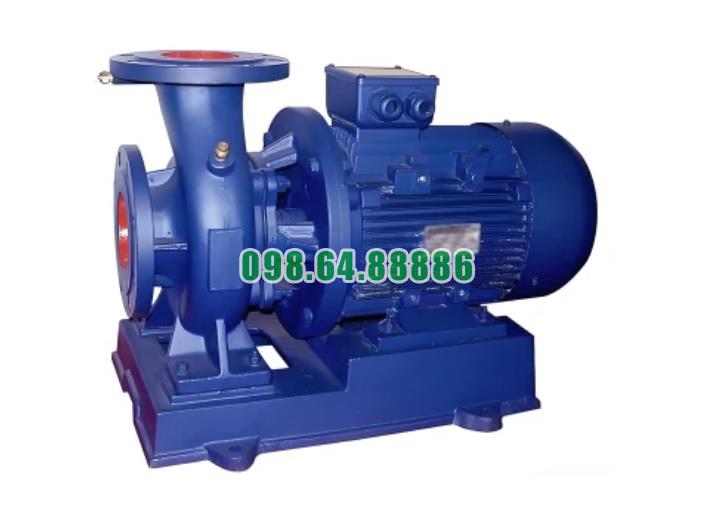

Bơm nước trục ngang SLW-ISW50-160 khối lượng 60 kg

Tải báo giá
• Mã SP
: SLW-ISW50-160
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 8.8 - 16.3 m3/h hoặc 2.44 - 4.53 L/s, đẩy cao từ 30 - 33m, năng xuất 45 - 52%, động cơ 3 kw, tốc độ quay 2900 r/min, độ hút sâu 2.3m, khối lượng 60 kg
Đang xử lý...


Thông tin sản phẩm

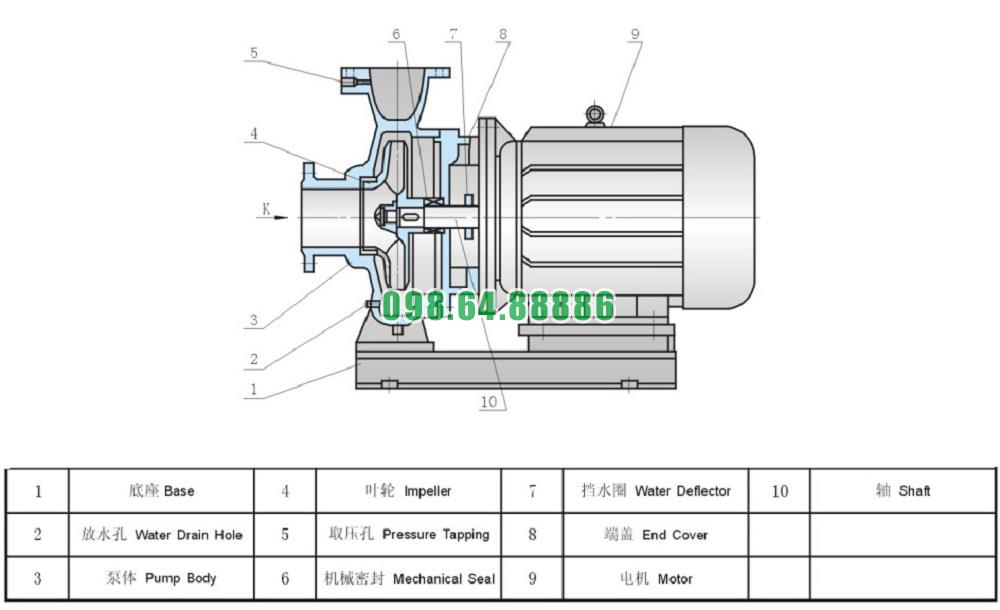

Cấu tạo chính của bơm nước trục ngang SLW-ISW50-160 khối lượng 60 kg

Bơm nước trục ngang SLW-ISW50-160 với khối lượng khoảng 60 kg thường có cấu tạo chính bao gồm các phần sau:

1. Thân Bơm (Pump Casing)

  • Chất Liệu: Thân bơm thường làm từ gang, thép không gỉ, hoặc nhựa kỹ thuật, thiết kế để chịu áp lực và ăn mòn.
  • Chức Năng: Đựng các bộ phận bên trong bơm và dẫn nước từ cửa hút đến cửa xả.

2. Cánh Bơm (Impeller)

  • Chất Liệu: Cánh bơm thường làm từ đồng, thép không gỉ hoặc vật liệu chống mài mòn khác.
  • Chức Năng: Tạo lực ly tâm để đẩy nước ra ngoài. Cánh bơm quay với tốc độ cao, tạo ra áp suất và dòng chảy.

3. Trục Bơm (Pump Shaft)

  • Chất Liệu: Thường làm từ thép không gỉ hoặc vật liệu chống mài mòn.
  • Chức Năng: Kết nối cánh bơm với động cơ và truyền động quay từ động cơ đến cánh bơm.

4. Động Cơ (Motor)

  • Chất Liệu: Được làm từ nhôm hoặc thép không gỉ, tùy thuộc vào yêu cầu và ứng dụng.
  • Chức Năng: Cung cấp năng lượng quay cho bơm. Động cơ thường có công suất 3 kW và quay với tốc độ 2900 vòng/phút.

5. Đế (Base)

  • Chất Liệu: Thường làm từ thép hoặc gang, giúp giữ bơm và động cơ ổn định trong quá trình hoạt động.
  • Chức Năng: Cung cấp nền tảng vững chắc cho bơm và động cơ, giúp giảm rung lắc và tiếng ồn.

6. Bộ Phận Kết Nối (Connecting Parts)

  • Cửa Hút và Cửa Xả: Kết nối với hệ thống ống dẫn vào và ra khỏi bơm.
  • Họng Hút và Họng Xả: Đảm bảo việc chuyển nước hiệu quả từ hệ thống ống dẫn vào và ra khỏi bơm.

7. Hệ Thống Đầu Bơm (Pump Head Assembly)

  • Bao Gồm: Các bộ phận như vòng đệm, đĩa chặn và các chi tiết khác giúp bảo vệ và đảm bảo hiệu suất của bơm.

8. Hệ Thống Làm Mát (Cooling System)

  • Chức Năng: Giúp duy trì nhiệt độ hoạt động của bơm và động cơ trong giới hạn an toàn.

Khối Lượng 60 kg

  • Phân Tích Khối Lượng: Khối lượng 60 kg chủ yếu bao gồm các bộ phận chính như thân bơm, động cơ, và đế. Điều này cho thấy bơm được chế tạo chắc chắn và có khả năng chịu tải tốt trong các ứng dụng công nghiệp và dân dụng.

Sử dụng bơm nước trục ngang SLW-ISW50-160 khối lượng 60 kg cần lưu ý gì?

Khi sử dụng bơm nước trục ngang SLW-ISW50-160 với khối lượng 60 kg, bạn cần lưu ý một số điểm quan trọng để đảm bảo bơm hoạt động hiệu quả và an toàn. Dưới đây là các lưu ý chi tiết:

1. Cài Đặt và Lắp Đặt

  • Đảm Bảo Nền Đặt Bơm: Đặt bơm trên một nền vững chắc, bằng phẳng và chịu tải tốt. Điều này giúp giảm rung lắc và đảm bảo độ ổn định khi bơm hoạt động.
  • Sử Dụng Băng Cố Định: Nếu cần thiết, sử dụng băng cố định hoặc giá đỡ để giữ bơm chắc chắn, tránh rung lắc và chuyển động không mong muốn.

2. Vận Chuyển và Lắp Đặt

  • Thận Trọng Trong Vận Chuyển: Do bơm có trọng lượng 60 kg, cần sử dụng thiết bị hỗ trợ như cần cẩu hoặc xe nâng khi di chuyển để tránh làm hỏng bơm hoặc gây thương tích.
  • Lắp Đặt Chính Xác: Đảm bảo bơm được lắp đặt theo đúng hướng dẫn của nhà sản xuất và các kết nối ống, đầu vào, đầu ra đều được lắp chắc chắn và kín.

3. Kết Nối Điện

  • Kiểm Tra Hệ Thống Điện: Đảm bảo rằng hệ thống điện cung cấp cho bơm được lắp đặt đúng cách và có đủ công suất. Sử dụng dây điện và thiết bị bảo vệ phù hợp.
  • Bảo Vệ Hệ Thống Điện: Bảo vệ các kết nối điện khỏi độ ẩm và các yếu tố thời tiết nếu bơm được lắp đặt ngoài trời.

4. Vận Hành và Bảo Trì

  • Khởi Động Bơm: Khi khởi động bơm, hãy làm từ từ để đảm bảo rằng bơm hoạt động bình thường và không gặp hiện tượng rung lắc hay tiếng ồn bất thường.
  • Bảo Trì Định Kỳ: Thực hiện bảo trì định kỳ bao gồm kiểm tra các bộ phận như vòng bi, gioăng, cánh quạt, và thay thế các bộ phận hao mòn khi cần thiết.
  • Kiểm Tra Rò Rỉ: Kiểm tra thường xuyên để đảm bảo không có hiện tượng rò rỉ nước hoặc dầu từ bơm.

5. An Toàn

  • Bảo Vệ Cá Nhân: Sử dụng thiết bị bảo vệ cá nhân khi lắp đặt, vận hành và bảo trì bơm, chẳng hạn như găng tay và kính bảo hộ.
  • Hướng Dẫn Sử Dụng: Đọc kỹ hướng dẫn sử dụng của nhà sản xuất và đào tạo nhân viên về cách sử dụng và bảo trì bơm đúng cách.

6. Xử Lý Sự Cố

  • Phát Hiện Sớm: Theo dõi bơm để phát hiện sớm các dấu hiệu của sự cố như tiếng ồn bất thường, rung lắc, hoặc hiệu suất giảm.
  • Sửa Chữa Kịp Thời: Nếu phát hiện sự cố, thực hiện sửa chữa kịp thời hoặc liên hệ với dịch vụ sửa chữa chuyên nghiệp để khắc phục vấn đề.

Bằng cách tuân thủ các lưu ý trên, bạn có thể đảm bảo rằng bơm nước trục ngang SLW-ISW50-160 hoạt động hiệu quả và có tuổi thọ lâu dài

Điều kiện làm việc bơm nước trục ngang SLW-ISW50-160 khối lượng 60 kg


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

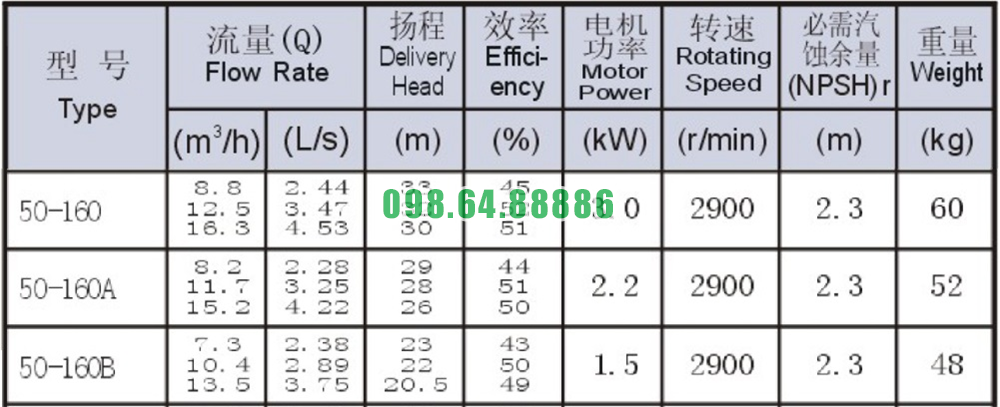

Bảng thông số kỹ thuật bơm nước trục ngang SLW-ISW50-160 khối lượng 60 kg

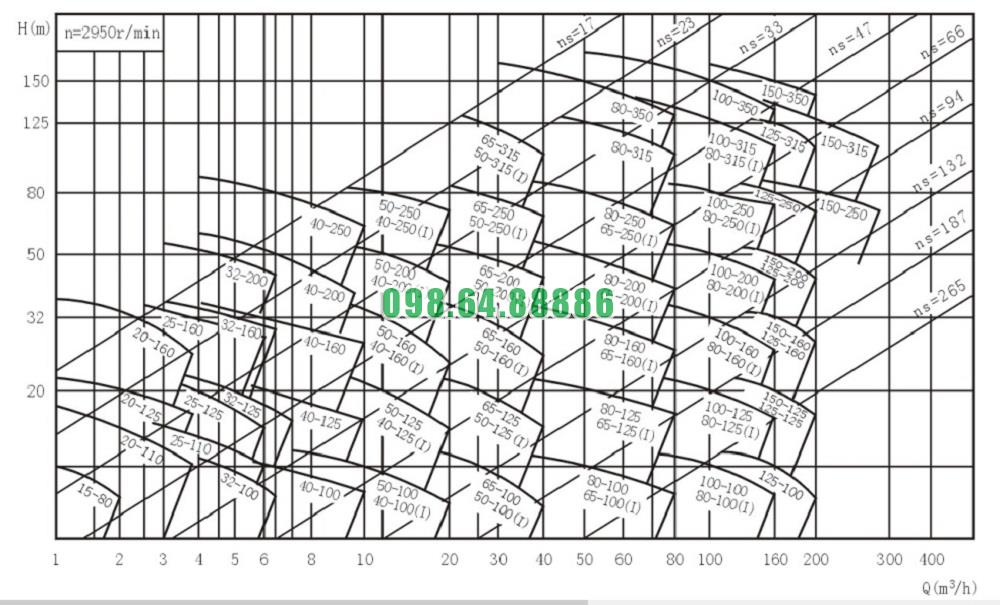

Đường cong hiệu suất bơm nước trục ngang SLW-ISW50-160 khối lượng 60 kg

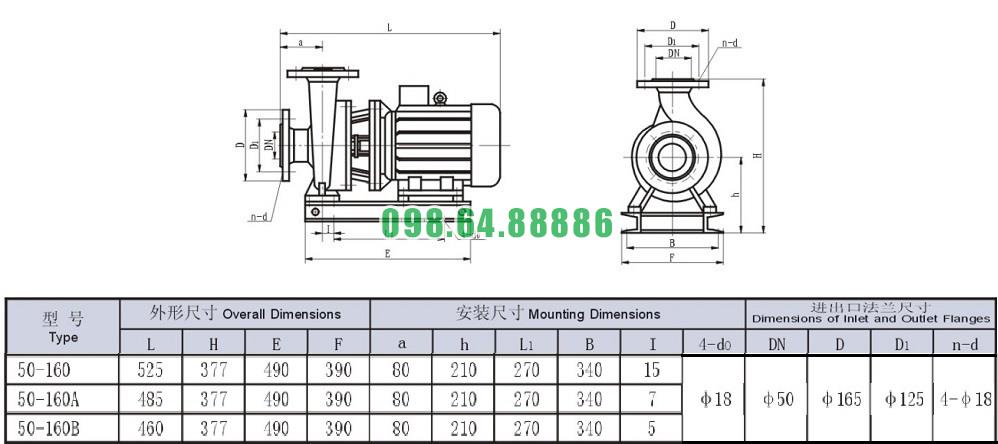

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW-ISW50-160 khối lượng 60 kg
