Hiệu suất làm việc của bơm nước trục ngang SLW100- ISW100-160-I tốc độ quay 2900 r/min
Bơm nước trục ngang SLW100-ISW100-160-I với tốc độ quay 2900 r/min là dòng bơm ly tâm hiệu suất cao, được thiết kế để tối ưu hóa năng lượng, vận hành bền bỉ và ổn định trong nhiều ứng dụng công nghiệp. Hiệu suất làm việc nổi bật của bơm này được thể hiện qua các yếu tố sau:
1. Hiệu suất vận hành tối ưu
- Tốc độ quay 2900 r/min: Với tốc độ quay cao, bơm có khả năng tạo ra áp suất lớn và lưu lượng ổn định. Điều này giúp bơm dễ dàng đạt được hiệu suất tối đa khi xử lý nước hoặc chất lỏng trong các ứng dụng cần đẩy cao và lưu lượng lớn.
- Lưu lượng và cột áp: Với khả năng đạt lưu lượng tối đa 192 m³/h và cột áp tối đa 36m, bơm phù hợp với các hệ thống yêu cầu áp lực cao và lưu lượng lớn trong công nghiệp hoặc dân dụng.
2. Hiệu quả năng lượng vượt trội
- Thiết kế cánh quạt tối ưu: Cánh quạt được chế tạo từ vật liệu chất lượng cao và thiết kế theo nguyên lý động lực học, giúp tối ưu hóa dòng chảy và giảm tổn thất năng lượng.
- Tiêu thụ năng lượng thấp: Dù tốc độ quay đạt 2900 r/min, bơm vẫn đảm bảo tiêu thụ năng lượng ở mức tối thiểu nhờ hiệu suất động cơ và thiết kế tối ưu.
- Phù hợp với động cơ 22 kW: Sự kết hợp hoàn hảo giữa bơm và động cơ giúp tăng hiệu quả chuyển đổi năng lượng, giảm chi phí vận hành và nâng cao hiệu quả làm việc.
3. Khả năng làm việc liên tục và ổn định
- Vận hành liên tục: Với cấu trúc vững chắc và thiết kế chịu tải cao, bơm có thể vận hành liên tục trong thời gian dài mà không bị giảm hiệu suất hoặc hư hại.
- Ổn định áp suất: Bơm duy trì áp suất ổn định trong suốt quá trình vận hành, giúp hệ thống hoạt động hiệu quả mà không gặp các vấn đề như dao động áp suất hay mất lưu lượng.
4. Độ bền và tuổi thọ cao
- Vật liệu chịu mài mòn: Các bộ phận quan trọng như phốt trục, vỏ bơm, và cánh quạt được làm từ vật liệu chịu mài mòn cao như gang, thép không gỉ hoặc hợp kim đặc biệt, giúp giảm hư hỏng do ma sát và kéo dài tuổi thọ.
- Chống ăn mòn: Bơm có khả năng chịu được môi trường làm việc khắc nghiệt như nước nhiễm mặn, hóa chất nhẹ, hoặc nước có tạp chất.
5. Khả năng thích ứng cao với nhiều ứng dụng
- Hút sâu hiệu quả: Bơm có khả năng hút sâu đến 4.0m, đáp ứng nhu cầu lấy nước từ các bể chứa, giếng hoặc hệ thống có độ sâu lớn.
- Ứng dụng đa dạng: Bơm được sử dụng rộng rãi trong các lĩnh vực:
- Cấp thoát nước đô thị.
- Hệ thống làm mát công nghiệp.
- Tưới tiêu trong nông nghiệp.
- Xử lý nước thải hoặc các nhà máy công nghiệp.
6. Dễ bảo trì và vận hành
- Thiết kế thông minh: Bơm được thiết kế với cấu trúc trục ngang, giúp dễ dàng tiếp cận và bảo trì các bộ phận như cánh quạt, phốt trục hoặc động cơ mà không cần tháo toàn bộ hệ thống.
- Hệ thống làm mát hiệu quả: Tốc độ quay 2900 r/min có thể tạo nhiệt lượng cao, nhưng bơm được trang bị hệ thống làm mát tốt, đảm bảo động cơ và các bộ phận không bị quá nhiệt khi vận hành liên tục.
7. Hiệu suất vượt trội nhờ tiêu chuẩn quốc tế
- Tiêu chuẩn ISO 2858: Bơm đạt tiêu chuẩn quốc tế về thiết kế và vận hành, đảm bảo chất lượng cao và hiệu suất vượt trội so với các dòng bơm thông thường.
- Độ chính xác cao: Các bộ phận được chế tạo với độ chính xác cao, giảm thiểu độ rung và tiếng ồn khi hoạt động ở tốc độ cao.
Bơm nước trục ngang SLW100-ISW100-160-I với tốc độ quay 2900 r/min nổi bật nhờ khả năng tạo áp lực lớn, vận hành ổn định, tiết kiệm năng lượng, và độ bền vượt trội. Hiệu suất làm việc cao của bơm khiến nó trở thành lựa chọn hàng đầu cho các ứng dụng công nghiệp, cấp thoát nước, nông nghiệp, và xử lý nước thải. Với thiết kế thông minh và hiệu quả, bơm đáp ứng tốt các yêu cầu khắt khe nhất của người dùng
Nguyên lý vận hành của bơm nước trục ngang SLW100- ISW100-160-I tốc độ quay 2900 r/min
Nguyên lý vận hành của bơm nước trục ngang SLW100-ISW100-160-I với tốc độ quay 2900 vòng/phút (r/min) là một quá trình truyền động cơ học từ động cơ điện đến cánh bơm, tạo ra một dòng chảy nước theo phương ngang thông qua các bộ phận của bơm. Cụ thể, bơm này hoạt động dựa trên nguyên lý cánh bơm ly tâm, tạo ra lực ly tâm làm chuyển động nước từ đầu vào (hút) ra đầu ra (xả). Dưới đây là các bước chi tiết trong nguyên lý vận hành của bơm:
1. Cung cấp năng lượng cho động cơ
- Động cơ điện: Bơm SLW100-ISW100-160-I được truyền động bởi một động cơ điện có công suất 22 kW, tốc độ quay 2900 vòng/phút. Khi động cơ hoạt động, nó tạo ra một moment xoắn quay trục bơm.
- Trục bơm: Trục của động cơ được nối trực tiếp hoặc qua khớp nối với trục bơm, giúp truyền động quay từ động cơ đến các bộ phận chuyển động trong bơm.
2. Cánh bơm và nguyên lý ly tâm
- Cánh bơm: Trên trục bơm có các cánh bơm được thiết kế đặc biệt để tạo ra lực ly tâm khi quay. Cánh bơm được gắn vào thân bơm theo dạng trục ngang và quay với tốc độ 2900 vòng/phút.
- Nguyên lý ly tâm: Khi bơm hoạt động, nước được hút vào bơm qua đầu hút (phía bên trái của bơm, nếu nhìn từ phía động cơ). Nước này sau đó sẽ bị các cánh bơm quay với tốc độ cao đẩy vào buồng bơm, tạo ra lực ly tâm mạnh mẽ. Lực này sẽ làm nước di chuyển ra phía ngoài theo chiều dọc của cánh bơm.
- Tạo áp lực: Khi nước di chuyển ra ngoài, áp suất nước tăng lên do nước phải đi qua các cánh bơm. Chính áp suất này đẩy nước từ buồng bơm ra ngoài qua đầu xả (phía bên phải của bơm).
3. Hệ thống hút và xả
- Hệ thống hút: Nước được hút vào bơm qua ống hút từ một nguồn cấp nước (có thể là giếng, hồ, sông, hoặc bể chứa). Khi cánh bơm quay, lực ly tâm sẽ hút nước vào bơm qua lưới lọc và đường ống hút vào buồng bơm.
- Hệ thống xả: Sau khi nước đi qua cánh bơm, nó sẽ di chuyển theo hướng tiếp tục ra ngoài qua đầu xả của bơm. Nước từ bơm được đẩy vào hệ thống ống dẫn, cung cấp nước cho các ứng dụng sử dụng như cấp nước, tưới tiêu, hệ thống làm mát hoặc hệ thống xử lý nước.
4. Quá trình tạo dòng chảy và nâng cao áp suất
- Tạo dòng chảy ổn định: Cánh bơm tạo ra dòng nước liên tục, đều đặn từ đầu hút đến đầu xả. Tốc độ quay 2900 vòng/phút giúp tạo ra một dòng chảy mạnh mẽ và ổn định với lưu lượng lớn, phù hợp cho các ứng dụng yêu cầu cung cấp nước với công suất lớn.
- Nâng cao áp suất: Quá trình ly tâm giúp nước di chuyển với tốc độ cao và đồng thời nâng cao áp suất, giúp bơm có thể vận chuyển nước qua các hệ thống ống dẫn dài hoặc đẩy nước lên các độ cao lớn. Trong trường hợp bơm này, áp suất đẩy có thể lên đến 36m.
5. Cơ chế bảo vệ và hiệu suất
- Phớt cơ khí (Mechanical Seal): Bơm có thiết kế phớt cơ khí để ngăn ngừa sự rò rỉ nước từ bơm vào động cơ. Phớt cơ khí giúp đảm bảo nước không bị rò rỉ ra ngoài, đồng thời bảo vệ động cơ không bị ngấm nước.
- Khớp nối trục: Trục bơm được nối với động cơ thông qua khớp nối trục (coupling), giúp truyền động quay từ động cơ đến trục bơm một cách ổn định và hiệu quả.
- Van một chiều (Check Valve): Van một chiều có thể được lắp ở đầu ra của bơm để ngăn nước chảy ngược vào bơm khi bơm ngừng hoạt động.
6. Quá trình làm việc và ổn định
- Khởi động và dừng bơm: Khi bơm được khởi động, động cơ quay với tốc độ 2900 vòng/phút, tạo ra lực ly tâm khiến nước chảy vào và ra khỏi bơm. Quá trình này duy trì cho đến khi bơm dừng. Trong suốt quá trình vận hành, các cảm biến áp suất và nhiệt độ sẽ giám sát để đảm bảo bơm hoạt động trong phạm vi an toàn.
- Điều khiển tự động: Một số hệ thống bơm có thể được trang bị bộ điều khiển tự động, giúp theo dõi lưu lượng, áp suất và nhiệt độ, từ đó điều chỉnh tốc độ bơm hoặc tắt/mở bơm khi cần thiết
Điều kiện làm việc bơm nước trục ngang SLW100- ISW100-160-I tốc độ quay 2900 r/min
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

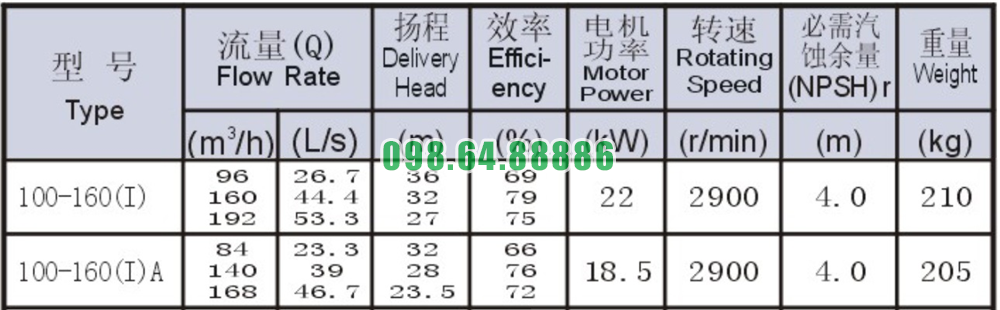

Bảng thông số kỹ thuật bơm nước trục ngang SLW100- ISW100-160-I tốc độ quay 2900 r/min

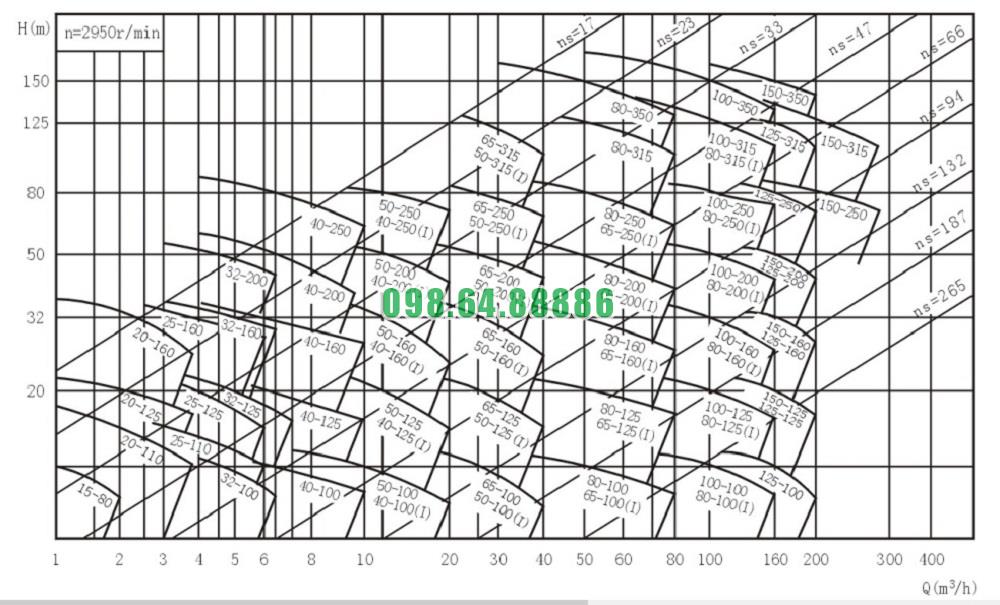

Đường cong hiệu suất bơm nước trục ngang SLW100- ISW100-160-I tốc độ quay 2900 r/min

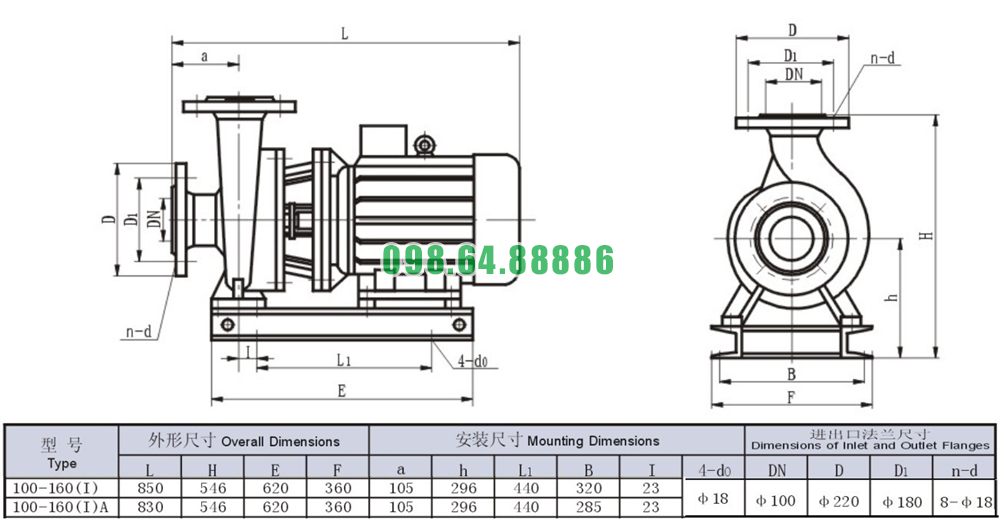

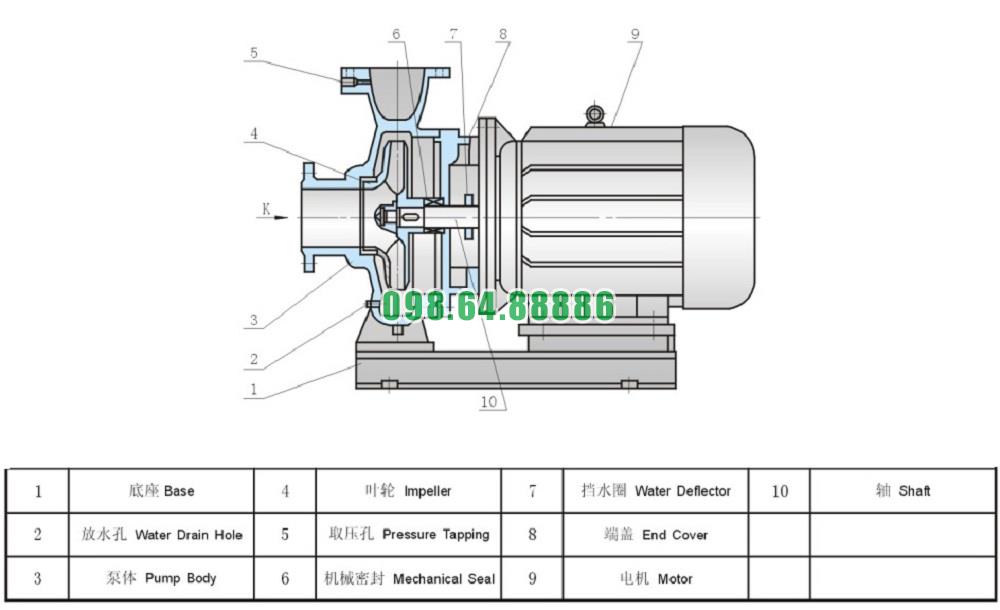

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW100- ISW100-160-I tốc độ quay 2900 r/min
