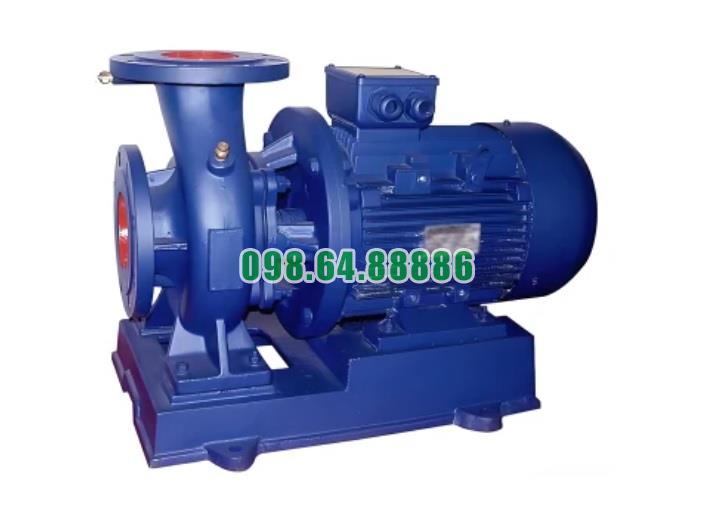

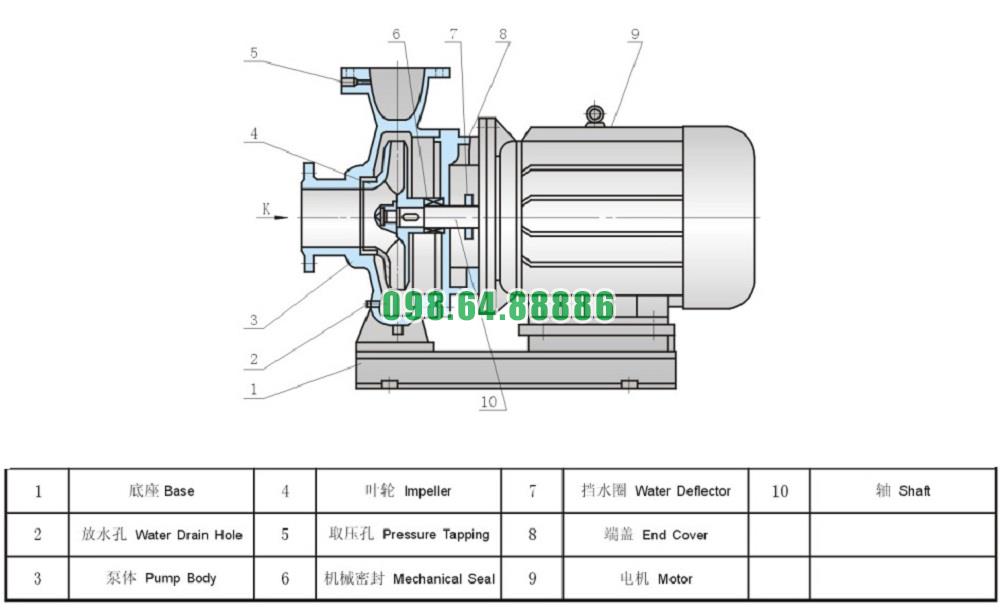

Bơm nước trục ngang SLW100-ISW100-250-I bao gồm thân máy, cánh quạt, vỏ, phốt cơ khí và các bộ phận khác
Bơm nước ly tâm trục ngang SLW100-ISW100-250-I bao gồm nhiều bộ phận quan trọng phối hợp với nhau để đảm bảo hiệu suất vận hành ổn định và bền bỉ. Dưới đây là các bộ phận chính của bơm:
1. Thân máy (Pump Casing)
- Chức năng: Thân máy là bộ phận chứa các bộ phận cơ bản của bơm, bao gồm cánh quạt và trục. Thân máy được thiết kế để duy trì sự ổn định của dòng chảy và chịu được áp suất cao trong quá trình vận hành.
- Vật liệu: Thường được làm từ gang đúc hoặc thép không gỉ, giúp bơm có khả năng chống ăn mòn và bền bỉ trong môi trường nước có tính axit hoặc mặn.
- Thiết kế: Thân bơm có dạng volute (xoắn ốc), giúp nước di chuyển theo hình xoắn, tạo ra lực ly tâm và tăng áp suất.
2. Cánh quạt (Impeller)
- Chức năng: Cánh quạt là bộ phận quan trọng trong việc tạo ra lực ly tâm, đẩy nước từ trung tâm của bơm ra ngoài. Cánh quạt sẽ chuyển động khi động cơ hoạt động, giúp nước chảy ra theo dòng chảy được xác định bởi thiết kế của bơm.
- Vật liệu: Cánh quạt được chế tạo từ gang đúc, thép không gỉ, hoặc hợp kim chịu mài mòn. Vật liệu này giúp tăng tuổi thọ và hiệu quả bơm, đồng thời chống lại sự mài mòn do cát, bùn hoặc các tạp chất trong nước.
- Thiết kế: Cánh quạt được thiết kế tối ưu để tạo ra hiệu quả bơm cao, với độ cong và kích thước chính xác nhằm tối đa hóa lưu lượng và áp suất.
3. Vỏ bơm (Pump Cover)
- Chức năng: Vỏ bơm bảo vệ các bộ phận bên trong như cánh quạt và trục khỏi các tác động bên ngoài và giữ nước không rò rỉ ra ngoài hệ thống.
- Vật liệu: Tương tự như thân bơm, vỏ bơm cũng được làm từ gang đúc hoặc thép không gỉ, đảm bảo tính bền vững và khả năng chống ăn mòn.
- Thiết kế: Vỏ bơm được thiết kế với phần mở dễ dàng tháo rời để bảo dưỡng, giúp dễ dàng tiếp cận các bộ phận bên trong.
4. Phốt cơ khí (Mechanical Seal)
- Chức năng: Phốt cơ khí là bộ phận quan trọng giúp ngăn chặn sự rò rỉ nước từ trục bơm ra ngoài. Nó giữ cho nước không bị rò rỉ vào khoang động cơ và giúp bảo vệ các bộ phận bên trong.
- Vật liệu: Phốt cơ khí thường được làm từ ceramic hoặc carbon, kết hợp với các vòng đệm cao su, giúp tăng độ bền và giảm ma sát giữa các bộ phận chuyển động.
- Thiết kế: Phốt cơ khí được thiết kế chặt chẽ và bền vững, có thể chịu được áp suất và nhiệt độ cao mà không bị hư hỏng.
5. Trục bơm (Pump Shaft)
- Chức năng: Trục bơm truyền động từ động cơ tới cánh quạt để tạo ra lực quay. Trục phải đảm bảo độ chính xác cao và độ bền để chịu được các tải trọng cơ học trong quá trình vận hành.
- Vật liệu: Trục bơm thường được làm từ thép hợp kim hoặc thép không gỉ, giúp trục có khả năng chịu lực tốt và bền bỉ trong môi trường khắc nghiệt.
- Thiết kế: Trục được gia công chính xác để đảm bảo không bị lệch khi quay và có thể lắp ráp với động cơ mà không gây ra sự cố.
6. Vòng bi (Bearings)
- Chức năng: Vòng bi giúp giảm ma sát và hỗ trợ trục bơm quay một cách trơn tru, giảm tổn thất năng lượng và kéo dài tuổi thọ của bơm.
- Vật liệu: Vòng bi thường được làm từ vật liệu thép không gỉ hoặc các hợp kim chịu lực để đảm bảo bền bỉ trong suốt quá trình vận hành.
- Vị trí: Vòng bi được lắp đặt tại các điểm mấu chốt của trục để hỗ trợ sự quay mượt mà và ổn định.
7. Động cơ (Motor)
- Chức năng: Động cơ cung cấp năng lượng cơ học để vận hành bơm. Động cơ được kết nối trực tiếp với trục bơm, giúp quay cánh quạt và tạo ra lực ly tâm.
- Vật liệu: Động cơ được thiết kế với vỏ thép không gỉ hoặc vật liệu chịu lực khác để bảo vệ các bộ phận bên trong khỏi bụi, nước, và các yếu tố bên ngoài.
- Tiêu chuẩn bảo vệ: Động cơ thường đạt tiêu chuẩn bảo vệ IP54 hoặc cao hơn, bảo vệ khỏi bụi và nước, đảm bảo vận hành ổn định trong các môi trường khắc nghiệt.
8. Các bộ phận khác
- Đế bơm (Pump Base): Đế bơm giúp cố định bơm một cách chắc chắn trong suốt quá trình vận hành, đảm bảo không có sự dịch chuyển hoặc rung lắc làm ảnh hưởng đến hiệu suất.
- Cổng hút và xả (Suction and Discharge Ports): Cổng hút và xả được thiết kế để dễ dàng kết nối với các hệ thống đường ống, giúp lưu lượng nước di chuyển qua bơm một cách hiệu quả.
- Cảm biến (nếu có): Một số bơm có thể tích hợp cảm biến để giám sát tình trạng hoạt động như nhiệt độ, áp suất, hoặc lưu lượng nước.
Bơm nước ly tâm trục ngang SLW100-ISW100-250-I bao gồm các bộ phận như thân bơm, cánh quạt, vỏ bơm, phốt cơ khí, trục bơm, vòng bi và động cơ, tất cả đều được thiết kế để hoạt động một cách hiệu quả và bền bỉ trong suốt thời gian dài. Cấu trúc này giúp bơm đạt được hiệu suất cao, độ bền lâu dài, dễ dàng bảo trì và sửa chữa, phù hợp với nhiều ứng dụng trong công nghiệp, cấp nước, và xử lý nước thải
Bơm nước trục ngang SLW100-ISW100-250-I ứng dụng cho cấp thoát nước công nghiệp và thành phố
Bơm nước trục ngang SLW100-ISW100-250-I có thể được ứng dụng rất hiệu quả trong các hệ thống cấp thoát nước công nghiệp và thành phố, nhờ vào khả năng cấp nước ổn định với lưu lượng lớn và độ đẩy cao. Dưới đây là một số ứng dụng phổ biến trong các lĩnh vực này:
1. Ứng dụng trong cấp nước công nghiệp
Hệ thống cấp nước cho các nhà máy sản xuất:
- Bơm SLW100-ISW100-250-I có thể cung cấp nước cho các quy trình sản xuất công nghiệp, bao gồm ngành dệt may, thực phẩm và nước giải khát, hóa chất, điện tử, v.v.
- Cung cấp nước cho các hệ thống làm mát, hệ thống phòng cháy chữa cháy (PCCC), và các hệ thống vệ sinh công nghiệp.
Hệ thống cấp nước cho các khu công nghiệp:
- Bơm này có thể sử dụng trong các trạm cấp nước của khu công nghiệp lớn, cung cấp nước sạch cho các doanh nghiệp và nhà máy.
- Hệ thống này yêu cầu bơm có khả năng vận hành liên tục, ổn định, và khả năng chịu được áp suất cao để cung cấp đủ lượng nước cho sản xuất.
Cung cấp nước cho các hệ thống xử lý nước thải:
- Bơm nước trục ngang SLW100-ISW100-250-I cũng có thể được ứng dụng trong việc cấp nước cho các hệ thống xử lý nước thải, giúp điều chỉnh dòng chảy và cung cấp nước cho các quy trình xử lý nước thải công nghiệp.
2. Ứng dụng trong cấp nước cho thành phố
Cung cấp nước sinh hoạt cho thành phố:
- Bơm SLW100-ISW100-250-I có thể dùng trong các hệ thống cấp nước cho thành phố, bao gồm các trạm bơm nước từ nguồn cấp nước (sông, hồ, đập) đến các khu vực dân cư và khu vực công cộng.
- Bơm này đảm bảo cung cấp đủ lượng nước sạch cho sinh hoạt hàng ngày của cư dân thành phố, từ khu vực ngoại ô đến trung tâm.
Hệ thống cấp nước đô thị:
- Bơm SLW100-ISW100-250-I có thể là lựa chọn lý tưởng cho các hệ thống cấp nước trong các thành phố lớn, nơi có nhu cầu sử dụng nước cao, đặc biệt là trong các mùa cao điểm.
- Cung cấp nước cho các khu vực thương mại, dân cư và các cơ sở hạ tầng đô thị như bệnh viện, trường học, và các tòa nhà văn phòng.
Cấp nước cho các công trình công cộng:
- Sử dụng trong các công trình công cộng như công viên, khu vui chơi giải trí, nhà máy xử lý nước thải đô thị, hoặc các công trình công cộng khác, đảm bảo cung cấp nước cho các hoạt động sinh hoạt và sử dụng nước hàng ngày.
3. Ứng dụng trong thoát nước công nghiệp và thành phố
Hệ thống thoát nước mưa và nước thải công nghiệp:
- Bơm SLW100-ISW100-250-I có thể được sử dụng trong các hệ thống thoát nước mưa trong khu công nghiệp hoặc khu vực thành phố, giúp giảm nguy cơ ngập úng và bảo vệ cơ sở hạ tầng khỏi tình trạng ngập lụt.
Thoát nước từ các trạm xử lý nước thải:
- Trong các hệ thống thoát nước thải, bơm này có thể được dùng để vận chuyển nước đã qua xử lý từ các nhà máy xử lý nước thải ra ngoài, hoặc đưa nước thải chưa qua xử lý đến các trạm xử lý.
Cung cấp nước cho các khu vực có địa hình phức tạp:
- Các khu vực có địa hình dốc hoặc vùng trũng có thể yêu cầu hệ thống bơm mạnh mẽ để đẩy nước ra ngoài. Bơm SLW100-ISW100-250-I với khả năng đẩy cao và ổn định là sự lựa chọn lý tưởng.
4. Các ưu điểm khi sử dụng bơm SLW100-ISW100-250-I cho cấp thoát nước
- Hiệu suất cao: Với lưu lượng lớn và độ đẩy cao (83m), bơm SLW100-ISW100-250-I có thể vận chuyển một lượng nước lớn qua khoảng cách xa, đáp ứng nhu cầu sử dụng cho cả công nghiệp và thành phố.
- Chịu được các điều kiện khắc nghiệt: Bơm trục ngang này thiết kế để hoạt động liên tục, ổn định, và có khả năng chịu được môi trường khắc nghiệt trong hệ thống cấp thoát nước.
- Tiết kiệm năng lượng: Với động cơ mạnh mẽ và hiệu suất vận hành tốt, bơm này giúp tiết kiệm năng lượng trong quá trình vận hành lâu dài.
- Dễ dàng bảo trì và thay thế: Bơm có thiết kế đơn giản, dễ bảo trì và sửa chữa, giúp giảm thời gian và chi phí bảo trì.
Bơm nước ly tâm trục ngang SLW100-ISW100-250-I là một lựa chọn lý tưởng cho các hệ thống cấp thoát nước công nghiệp và thành phố, nhờ vào khả năng cung cấp nước ổn định với lưu lượng lớn và độ đẩy cao. Việc lựa chọn bơm này cho các hệ thống cấp nước sinh hoạt, xử lý nước thải, hay thoát nước trong các khu công nghiệp và đô thị sẽ giúp nâng cao hiệu quả vận hành và đáp ứng được nhu cầu sử dụng nước lớn trong các môi trường khác nhau
Điều kiện làm việc bơm nước trục ngang SLW100-ISW100-250-I
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

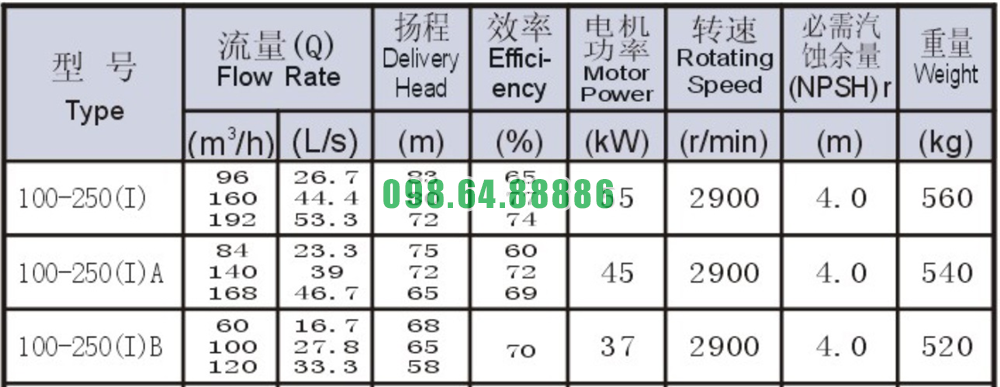

Bảng thông số kỹ thuật bơm nước trục ngang SLW100-ISW100-250-I

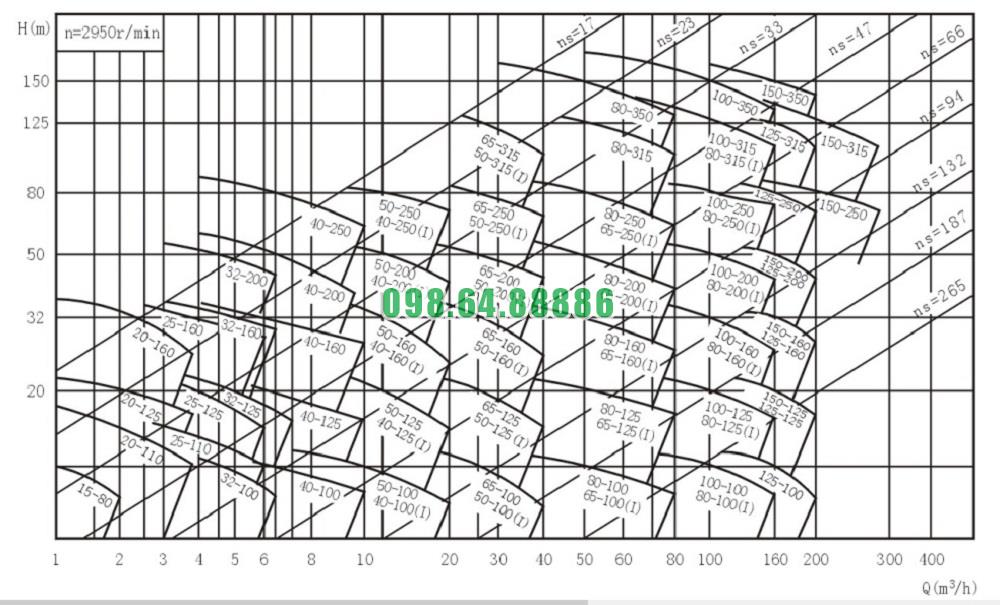

Đường cong hiệu suất bơm nước trục ngang SLW100-ISW100-250-I

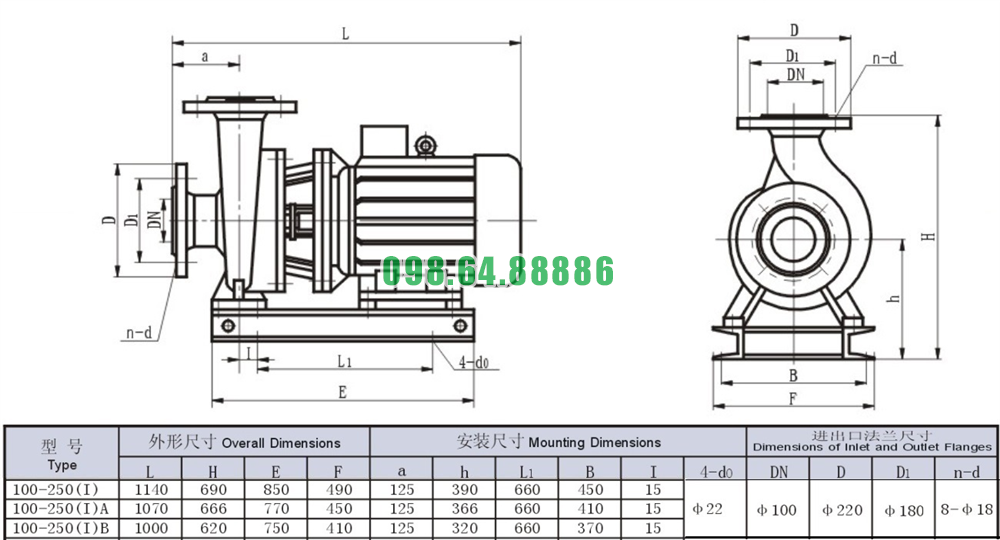

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW100-ISW100-250-I
