Vỏ bơm (hay còn gọi là thân bơm) có nhiệm vụ bao bọc toàn bộ buồng bơm, bảo vệ các bộ phận bên trong như cánh bơm, trục, phớt và vòng bi.
Là nơi chuyển hóa năng lượng ly tâm thành áp lực dòng chảy, dẫn nước từ cửa hút qua cánh bơm và ra cửa xả một cách hiệu quả.
Gang xám FC200 hoặc gang cầu FCD450: được sử dụng phổ biến vì chịu lực tốt, độ cứng cao, chống mài mòn nhẹ, phù hợp với nước sạch, nước thải hoặc hệ thống tăng áp thông thường.
Thép không gỉ (Inox 304, 316): dùng trong môi trường ăn mòn cao như nước muối, hóa chất nhẹ, hoặc các ngành yêu cầu vệ sinh như thực phẩm, dược phẩm.
Bề mặt phủ sơn epoxy hoặc chống rỉ: giúp tăng khả năng chống ăn mòn, kéo dài tuổi thọ trong môi trường ẩm ướt hoặc có hóa chất nhẹ.
Thiết kế dạng volute xoắn ốc giúp tối ưu hóa hiệu suất thủy lực, giảm tổn thất áp lực và hạn chế rung động.
Vỏ bơm được đúc liền khối hoặc ghép bằng mặt bích bắt bu-lông, đảm bảo độ kín và chắc chắn khi vận hành với áp lực cao.
Mặt bích cửa hút và cửa xả được bố trí thẳng hàng (inline) theo phương ngang, giúp lắp đặt thuận tiện vào hệ thống đường ống mà không cần thay đổi hướng dòng chảy.
Là bộ phận kết nối chắc chắn giữa bơm và hệ thống ống dẫn, giúp dẫn chất lỏng vào và ra khỏi buồng bơm một cách kín khít.
Mặt bích thường được chế tạo từ gang hoặc inox, đồng bộ với thân bơm để tránh chênh lệch giãn nở nhiệt và ăn mòn điện hóa.
Kích thước DN40, phù hợp với tiêu chuẩn:
DIN PN16 (Đức)
JIS 10K (Nhật)
Hoặc theo yêu cầu ANSI nếu sử dụng trong hệ thống quốc tế
Khoan sẵn lỗ bulông theo tiêu chuẩn kỹ thuật, dễ lắp đặt và tháo ráp khi bảo trì.
Kết hợp với ron cao su EPDM, PTFE hoặc Teflon để đảm bảo độ kín, không rò rỉ tại điểm nối.
Thiết kế dạng mặt bích rời, có thể điều chỉnh hướng lắp ống linh hoạt mà không cần xoay toàn bộ máy.
Vỏ bơm và mặt bích được thiết kế chắc chắn, kín khít và đồng bộ, cho phép máy vận hành với áp lực cao mà không rò rỉ.
Thiết kế hút xả nằm ngang – trục quay thẳng đứng giúp máy phù hợp với các hệ thống bơm đường ống khép kín, hệ tăng áp tòa nhà, HVAC hoặc cấp nước công nghiệp.
Tối ưu hóa việc bảo trì, thay thế đường ống, tháo lắp linh hoạt, tiết kiệm chi phí vận hành lâu dài.
Vỏ bơm và mặt bích của máy bơm hút xả đặt nằm thẳng ISG40-125A, IRG40-125A được thiết kế vững chắc, sử dụng vật liệu bền, chịu áp và chống ăn mòn hiệu quả. Nhờ kết cấu đồng bộ, máy không chỉ vận hành an toàn, hiệu quả, mà còn phù hợp với nhiều hệ thống lắp đặt hiện đại, đảm bảo tính linh hoạt và độ bền vượt trội trong suốt vòng đời sử dụng.
Máy bơm ly tâm hút xả đặt nằm thẳng model ISG40-125A, IRG40-125A có thiết kế hút và xả đồng trục, nghĩa là:
Cửa hút (inlet) và cửa xả (outlet) nằm trên cùng một đường thẳng ngang, đối xứng hai đầu bơm
Kết nối mặt bích tiêu chuẩn, dễ lắp đặt trực tiếp vào hệ thống ống mà không cần đổi hướng dòng chảy
Thiết kế này phù hợp với đường ống chạy song song, giúp giảm không gian lắp đặt và tổn thất áp lực trong đường ống.
Gắn tại đầu xả để ngăn dòng chảy ngược về máy bơm khi ngừng hoạt động
Giúp bảo vệ cánh bơm và phớt làm kín khỏi áp lực ngược
Thường dùng loại van lật (swing) hoặc van đĩa (lift type)
Gắn ở cả đường hút và đường xả
Cho phép đóng ngắt dòng chảy khi bảo trì hoặc khởi động
Dễ dàng kiểm soát và khóa máy bơm khi cần thay phớt, vệ sinh lọc
Gắn gần đầu xả hoặc trên đường ống chính
Tự động xả nước khi áp suất vượt ngưỡng, bảo vệ máy bơm và đường ống khỏi sự cố áp suất cao
Điều chỉnh lưu lượng hoặc giữ áp ổn định tại các nhánh đường ống
Giúp bơm hoạt động hiệu quả hơn, tránh sốc áp đầu ra
Phải ngắn, thẳng và đồng kính hoặc lớn hơn cửa hút
Tránh co gấp, hạn chế khúc cong gây tổn thất áp và tạo bọt khí
Nên có lọc rác thô đầu vào để ngăn rác làm kẹt cánh bơm
Lắp cao hơn thân bơm để tạo cột áp thuận
Tránh đặt van điều tiết quá gần cửa xả – nên cách tối thiểu 5–10 lần đường kính ống
Bố trí ống thoát khí (nếu bơm nước nóng hoặc có khả năng tạo bọt)
Nên dùng ống thép, inox hoặc nhựa áp lực cao tùy môi chất bơm
Tối ưu với vật liệu có khả năng chống ăn mòn, chịu nhiệt và chịu áp lực tốt
Kết nối bằng mặt bích có gioăng cao su chịu nhiệt/EPDM để đảm bảo kín nước
Giữ trục bơm đồng tâm với trục ống, tránh lệch tâm gây ứng suất cơ khí
Dùng khớp nối mềm (flexible joint) giữa bơm và đường ống để giảm rung, tránh truyền lực trực tiếp
Không treo toàn bộ trọng lượng ống lên bơm – cần giá đỡ ống riêng biệt
Hệ thống van và đường ống đóng vai trò then chốt trong việc bảo vệ, tối ưu hiệu suất và kéo dài tuổi thọ máy bơm ISG40-125A, IRG40-125A. Việc thiết kế đúng kỹ thuật và chọn đúng loại van, ống phù hợp sẽ giúp máy bơm vận hành an toàn, tiết kiệm năng lượng và dễ bảo trì trong suốt vòng đời sử dụng.

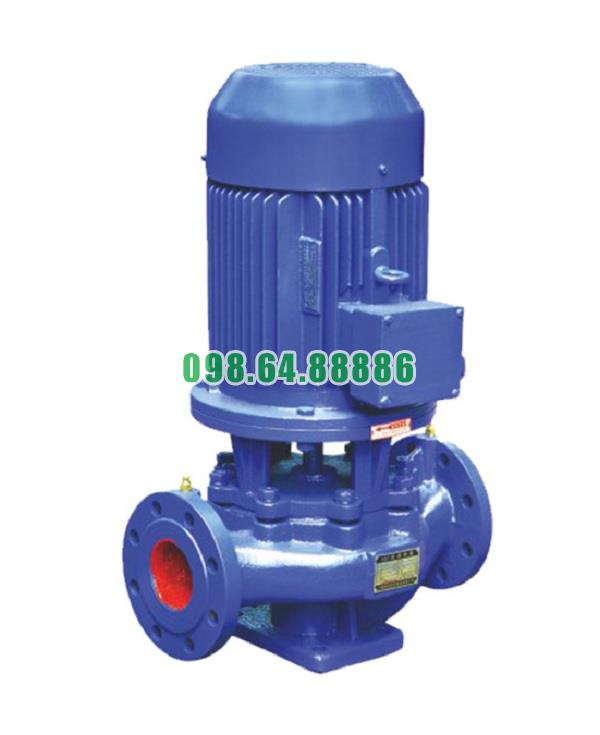

Máy bơm hút xả đặt nằm thẳng model ISG40-125A, IRG40-125A 0.75 kw Lưu lượng 6 m3/h
4.406.400 VND
