Bơm nước kiểu inline ISG40-125 là dòng bơm ly tâm trục đứng có thiết kế đặc biệt, phù hợp cho các hệ thống cấp nước tuần hoàn, điều áp, HVAC và công nghiệp. Cấu tạo của bơm bao gồm các bộ phận chính dưới đây, mỗi bộ phận giữ vai trò quan trọng trong việc đảm bảo hiệu suất, độ ổn định và độ bền của thiết bị.
Vỏ bơm thường được chế tạo từ gang xám hoặc gang cầu, có khả năng chịu áp lực tốt và chống mài mòn. Nó bao bọc toàn bộ các bộ phận bên trong, đảm bảo tính kín nước và độ an toàn trong quá trình hoạt động. Vỏ bơm được thiết kế đồng trục với đường ống, giúp giảm thiểu tổn thất áp suất và thuận tiện cho việc lắp đặt.
Cánh bơm của model ISG40-125 thường được làm bằng hợp kim đồng hoặc inox nhằm tăng khả năng chống ăn mòn và đảm bảo hiệu suất cao. Cánh bơm dạng kín (closed impeller) giúp tạo ra lưu lượng ổn định và áp lực cao, phù hợp với các ứng dụng điều áp hoặc đẩy cao trong hệ thống kín.
Trục bơm có vai trò truyền chuyển động từ động cơ sang cánh bơm. Trục được làm từ thép không gỉ hoặc hợp kim thép chất lượng cao, được gia công chính xác để giảm rung động và mài mòn, đồng thời chịu được tải trọng xoắn lớn trong quá trình vận hành.
Phớt cơ khí giúp ngăn chặn nước rò rỉ dọc theo trục bơm. Đây là bộ phận quan trọng trong việc duy trì tính kín và ngăn ngừa hư hỏng do nước xâm nhập vào động cơ. Phớt thường sử dụng vật liệu carbon, ceramic hoặc silicon carbide.
Bạc đạn và ổ đỡ giúp định vị trục bơm, đảm bảo hoạt động trơn tru và giảm ma sát. Chúng thường được bôi trơn bằng mỡ chịu nhiệt và được thiết kế để chịu được tải trọng hướng trục và hướng kính trong thời gian dài.
Guồng bơm là khoang chứa nước và hướng dòng chảy sau khi được gia tốc từ cánh bơm. Thiết kế hình học của guồng bơm có ảnh hưởng đến hiệu suất thủy lực và độ ổn định dòng chảy trong hệ thống.
Phần đế bơm có chức năng nâng đỡ toàn bộ khối bơm và động cơ. Được làm từ vật liệu chịu lực tốt, đế bơm giúp cố định thiết bị vững chắc trên nền hoặc bệ lắp đặt, đồng thời giảm rung lắc trong quá trình vận hành.
Động cơ được nối thẳng với trục bơm (cấu trúc đồng trục), loại động cơ điện 3 pha tiêu chuẩn IP55, cấp cách điện F. Động cơ có thể được làm mát bằng quạt gió và được lựa chọn phù hợp với công suất và tốc độ yêu cầu (thường 2900 vòng/phút).
Khớp nối giúp truyền lực giữa trục động cơ và trục bơm một cách linh hoạt, giảm sai lệch tâm nhẹ và giảm sốc cơ học khi khởi động hoặc dừng máy. Trong một số thiết kế, khớp nối có thể được tích hợp với bộ giảm rung.
Các bộ gioăng cao su chịu nhiệt và bu-lông thép không gỉ dùng để kết nối các bộ phận lại với nhau một cách chắc chắn, giúp đảm bảo kín nước tuyệt đối trong suốt quá trình vận hành.
Việc hiểu rõ từng bộ phận cấu tạo của bơm ISG40-125 sẽ giúp người sử dụng dễ dàng trong quá trình vận hành, kiểm tra, bảo trì và sửa chữa. Từ đó đảm bảo hiệu suất làm việc cao và tăng tuổi thọ của thiết bị trong hệ thống cấp nước. Nếu bạn cần thêm bản vẽ kỹ thuật chi tiết hoặc hướng dẫn lắp đặt cụ thể, tôi có thể cung cấp thêm.
Bơm nước kiểu inline model ISG40-125 là loại bơm ly tâm trục đứng, hoạt động dựa trên nguyên lý lực ly tâm. Khi động cơ quay, trục bơm truyền chuyển động cho cánh bơm quay với tốc độ cao, tạo ra lực ly tâm đẩy chất lỏng từ tâm cánh bơm ra mép ngoài. Nhờ vậy, nước được hút vào buồng bơm và đẩy ra đường ống xả với áp suất cao.
Ở giai đoạn đầu, khi động cơ khởi động, trục bơm bắt đầu quay kéo theo cánh bơm quay. Lúc này, vùng áp suất thấp được tạo ra tại tâm của cánh bơm (vị trí lắp ống hút), tạo điều kiện để chất lỏng từ nguồn cấp (bể chứa hoặc đường ống thấp hơn) chảy vào buồng bơm do chênh lệch áp suất giữa trong và ngoài bơm.
Khi chất lỏng vào đến trung tâm cánh bơm, nó bị đẩy ra mép ngoài nhờ lực ly tâm sinh ra bởi chuyển động quay. Tại khu vực ngoại vi của cánh bơm, vận tốc dòng chảy tăng lên, chuyển hóa năng lượng cơ học thành động năng và áp suất. Áp lực này đủ mạnh để đẩy chất lỏng ra khỏi buồng bơm qua cửa xả.
Sau khi tăng áp, dòng chất lỏng đi vào ống xả được lắp trực tiếp trên trục dọc, tạo nên dòng chảy liên tục và ổn định. Nhờ thiết kế đồng trục hút – xả (inline), dòng chảy đi qua bơm gần như theo một đường thẳng, giúp giảm tổn thất áp suất và tăng hiệu suất hoạt động.
Cánh bơm đóng vai trò quan trọng nhất trong việc tạo ra lực ly tâm. Tùy theo hình dạng và số lượng cánh, áp suất và lưu lượng nước sẽ thay đổi, ảnh hưởng trực tiếp đến hiệu suất bơm.
Đây là phần bao quanh cánh bơm, giúp thu thập dòng chất lỏng có vận tốc cao và chuyển đổi động năng thành áp suất. Buồng xoáy cũng hỗ trợ hướng dòng chảy ra cửa xả một cách ổn định.
Trục bơm truyền động từ động cơ sang cánh bơm. Ổ đỡ đảm bảo trục quay đúng tâm và không bị rung lắc, giữ cho toàn bộ hệ thống vận hành ổn định, êm ái và kéo dài tuổi thọ.
Phớt cơ khí giữ nhiệm vụ ngăn chất lỏng rò rỉ tại vị trí trục xuyên qua thân bơm. Đây là bộ phận quan trọng giúp bảo vệ động cơ và duy trì áp suất ổn định trong hệ thống.
Khi hoạt động ổn định, bơm ISG40-125 tạo ra một chu trình hút – tăng áp – đẩy lặp lại liên tục. Nhờ thiết kế inline, dòng chảy không bị uốn cong, hạn chế tối đa hiện tượng rối dòng và thất thoát năng lượng. Điều này giúp bơm hoạt động hiệu quả hơn, tiết kiệm điện năng và giảm chi phí vận hành.
Cơ chế hoạt động của Bơm nước kiểu inline ISG40-125 là sự kết hợp tối ưu giữa thiết kế trục đứng, cánh bơm hiệu suất cao và cấu trúc dòng chảy tuyến tính. Nhờ vậy, bơm không chỉ vận hành ổn định và mạnh mẽ mà còn đáp ứng tốt các yêu cầu trong hệ thống cấp thoát nước, hệ thống HVAC và ứng dụng công nghiệp.

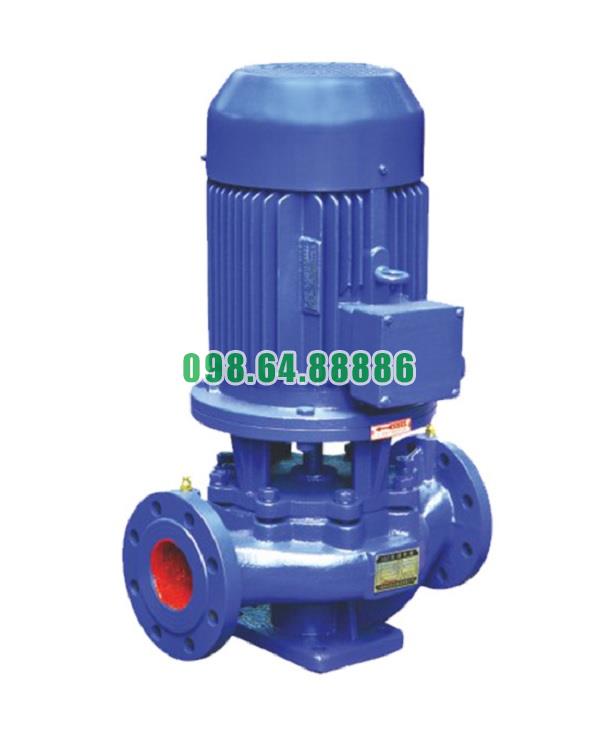

Bơm nước kiểu inline model ISG40-125, bơm ISG40-125 1.1 kw
4.406.400 VND
