Bơm inline model ISG80-160, IRG80-160 có cửa hút và cửa xả cùng trục, tạo đường dòng thẳng xuyên qua buồng bơm. Nhờ hạn chế co cút và đổi hướng, tổn thất áp suất giảm, điểm làm việc tiến gần BEP, giúp hệ thống đạt lưu lượng – cột áp ổn định hơn trong dải vận hành rộng.
Cấu hình trục đứng – đồng trục giữa động cơ và cụm thủy lực giúp giảm footprint, dễ đặt trong phòng kỹ thuật, tầng hầm, giếng kỹ thuật hoặc trên mái. Tuyến ống thẳng giúp bố trí gọn cụm van – đồng hồ – cảm biến, rút ngắn thời gian thi công và tối ưu chi phí lắp đặt.
Cánh bơm cân bằng động toàn phần, buồng xoắn tối ưu, trục – ổ lăn được căn đồng tâm chính xác. Kết quả là rung – ồn thấp, áp ra đều, đáp ứng tốt những hệ thống yêu cầu áp ổn định như tăng áp tòa nhà, HVAC, tuần hoàn quy trình.
Thân bơm thường dùng gang đúc chất lượng cao hoặc thép không gỉ theo cấu hình; trục thép hợp kim chịu lực; phớt cơ khí chống mài mòn – chịu nhiệt. Sự kết hợp này bảo đảm khả năng chịu áp – chống ăn mòn, vận hành bền bỉ 24/7 và giảm hư hỏng sớm của vòng bi, phớt.
Thiết kế cho phép tháo cụm quay theo phương đứng, thay phớt – vòng bi mà không phải tháo rời toàn bộ tuyến ống. Việc tiếp cận từ phía trên giúp rút ngắn thời gian dừng, nâng tính sẵn sàng của hệ thống trong cao điểm vận hành.
Khi kết hợp VFD, bơm inline model ISG80-160, IRG80-160 điều chỉnh tốc độ theo tải thực tế dựa trên tín hiệu áp suất. Điều này giúp giảm tiêu thụ điện, hạn chế sốc áp khi khởi/dừng, giảm xâm thực và mài mòn, kéo dài tuổi thọ thiết bị.
Tuyến ống cùng trục giúp ghép song song hoặc bố trí dự phòng N+1 dễ dàng. Khi nhu cầu tăng, có thể bổ sung bơm vào cụm mà không cải tạo lớn hạ tầng, từ đó tối ưu chi phí mở rộng và nâng cao độ tin cậy.
Bơm inline ISG80-160, IRG80-160 đáp ứng tốt tăng áp cấp nước, HVAC (nước lạnh/nóng), tuần hoàn công nghệ, trạm trung chuyển thoát nước và nhiều quy trình công nghiệp nhẹ. Tính đa dụng giúp một nền tảng bơm đáp ứng nhiều yêu cầu khác nhau chỉ bằng thay đổi cấu hình.
Nhờ hiệu suất cao, điện năng tiết kiệm, ít phụ kiện ống, lắp đặt nhanh và bảo trì thuận tiện, tổng chi phí vòng đời (TCO) của bơm inline model ISG80-160, IRG80-160 thường thấp hơn các cấu hình bơm truyền thống cùng công suất.
Những ưu điểm vượt trội của bơm inline model ISG80-160, IRG80-160 nằm ở dòng chảy thẳng – tổn thất thấp, thiết kế nhỏ gọn, vận hành êm – ổn định, độ bền cao, bảo trì nhanh, tiết kiệm năng lượng và mở rộng linh hoạt. Nhờ vậy, đây là lựa chọn hiệu quả – kinh tế cho các hệ tăng áp, HVAC, cấp – thoát nước và tuần hoàn công nghiệp trong cả công trình dân dụng lẫn nhà máy

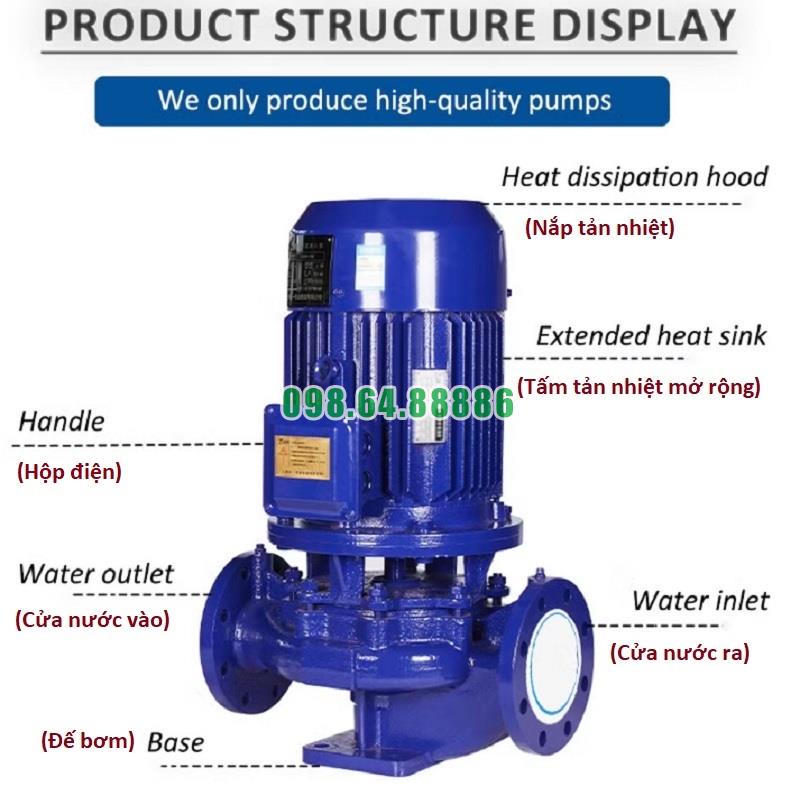

Bơm inline model ISG80-160, IRG80-160 thuộc loại bơm ly tâm trục đứng với cửa hút và xả đồng trục. Cấu tạo chính gồm:
Thân bơm làm từ gang hoặc thép không gỉ, chịu áp lực và bảo vệ các bộ phận bên trong.
Cánh bơm dạng kín hoặc bán kín, gắn trực tiếp vào trục quay của động cơ.
Trục bơm nối trực tiếp với động cơ, truyền mô-men xoắn từ motor đến cánh bơm.
Buồng bơm dẫn hướng dòng chất lỏng và tạo áp lực.
Phớt cơ khí ngăn rò rỉ chất lỏng ra ngoài.
Vòng bi đỡ trục, giảm ma sát và giữ đồng tâm khi quay.
Khi động cơ điện khởi động, mô-men xoắn được truyền trực tiếp tới trục bơm và làm cánh bơm quay với tốc độ cao. Quá trình này diễn ra theo các bước:
Chất lỏng đi vào cửa hút ở tâm cánh bơm (vùng áp suất thấp).
Cánh bơm quay tạo lực ly tâm, đẩy chất lỏng ra mép ngoài cánh với vận tốc lớn.
Năng lượng động của chất lỏng được chuyển thành năng lượng áp nhờ cấu tạo buồng xoắn ốc hoặc bộ khuếch tán.
Chất lỏng thoát ra cửa xả với áp suất cao, đi vào hệ thống đường ống.
Dòng chảy thẳng hàng nhờ thiết kế inline, hạn chế đổi hướng đột ngột, giảm tổn thất áp.
Áp lực ổn định do sự phân bố đều của dòng chảy trong buồng bơm.
Giảm rung và ồn vì không có sự thay đổi góc lớn trong đường ống khi vào và ra khỏi bơm.
Tốc độ quay của động cơ: Ảnh hưởng trực tiếp đến lưu lượng và cột áp.
Thiết kế cánh bơm: Quyết định hiệu suất thủy lực và khả năng xử lý chất lỏng.
Điều kiện hút: NPSH đủ sẽ ngăn hiện tượng xâm thực gây hỏng cánh bơm.
Tình trạng bảo dưỡng: Cánh bơm, phớt, vòng bi ở trạng thái tốt sẽ đảm bảo nguyên tắc hoạt động diễn ra đúng chuẩn.
Hiệu suất cao nhờ lực ly tâm phân phối đều và tổn thất thấp.
Thiết kế gọn gàng dễ lắp đặt trong không gian hạn chế.
Vận hành êm ái và ổn định trong thời gian dài.
Thích hợp cho nhiều loại hệ thống từ cấp nước dân dụng, công nghiệp đến PCCC và HVAC.
Nguyên tắc hoạt động của bơm inline model ISG80-160, IRG80-160 dựa trên cơ chế tạo lực ly tâm để tăng áp và vận chuyển chất lỏng, kết hợp thiết kế cửa hút – xả đồng trục giúp dòng chảy ổn định, giảm tổn thất và nâng cao hiệu suất. Khi lắp đặt và bảo dưỡng đúng cách, nguyên tắc này đảm bảo bơm vận hành bền bỉ, tiết kiệm năng lượng và đáp ứng tốt các yêu cầu kỹ thuật của hệ thống.

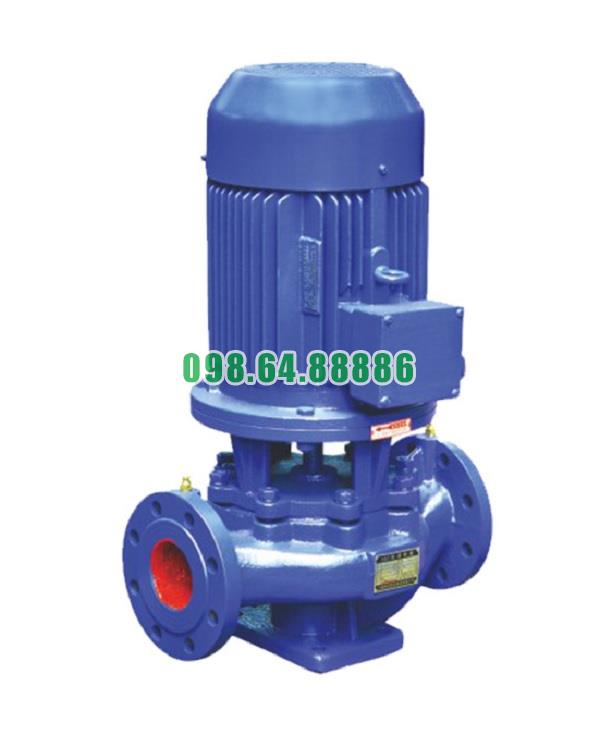

Máy bơm inline, bơm đồng trục thẳng đứng, tăng áp ISG80-160, IRG80-160 7.5kw, 50m3, 13.9m
12.614.400 VND
