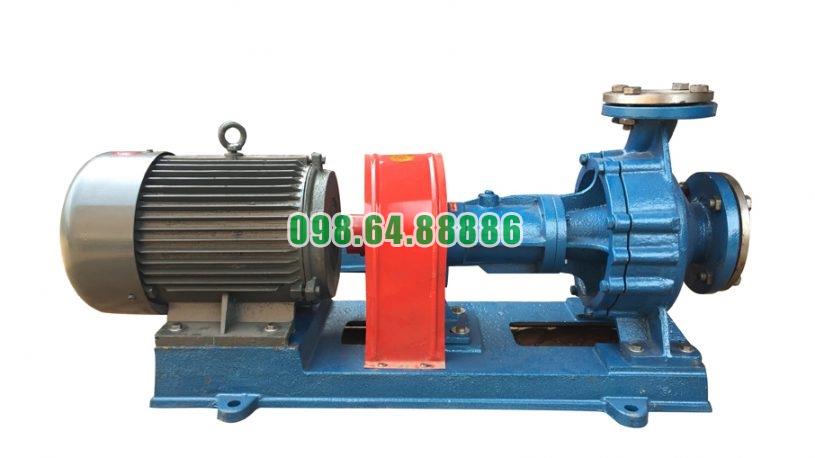

Bơm dầu công nghiệp chịu nhiệt RY40-25-160 lưu lượng 10 m3/h, công suất 2.2 kW, cột áp 28 m, tốc độ 2.900 vòng/phút

Bơm dầu truyền nhiệt RY40-25-160 mang lại sự ổn định cho dòng luân chuyển dầu nóng

Trong hệ thống gia nhiệt, sự ổn định của dòng dầu nóng có ảnh hưởng trực tiếp đến khả năng truyền nhiệt và duy trì nhiệt độ làm việc của thiết bị. Bơm dầu truyền nhiệt RY40-25-160 với lưu lượng 10 m³/h, cột áp 28 m, công suất động cơ 2,2 kW và tốc độ quay 2.900 vòng/phút được thiết kế để duy trì dầu truyền nhiệt lưu thông liên tục trong vòng tuần hoàn.

Điểm quan trọng của RY40-25-160 là khả năng duy trì sự cân bằng giữa lưu lượng, áp lực và độ ổn định của cụm quay, từ đó hạn chế tình trạng dòng dầu bị gián đoạn hoặc biến động bất thường trong quá trình vận hành.

1. Duy trì lưu lượng dầu nóng liên tục

RY40-25-160 tạo lưu lượng khoảng 10 m³/h tại điểm làm việc thiết kế. Khi được lựa chọn phù hợp với hệ thống, lượng dầu này liên tục được hút từ đường hồi và đưa trở lại đường cấp.

Chu trình cơ bản diễn ra theo hướng:

Đường hồi → cửa hút DN40 → bánh công tác → thân bơm → cửa xả DN25 → hệ thống gia nhiệt → đường hồi

Dòng dầu được duy trì liên tục giúp hạn chế hiện tượng môi chất đứng yên quá lâu trong đường ống hoặc thiết bị.

Giữ vòng tuần hoàn không bị gián đoạn

Khi bánh công tác quay đều ở tốc độ 2.900 vòng/phút, dầu liên tục đi vào tâm bánh công tác và được đẩy ra phía ngoài.

Lượng dầu vừa được đẩy đi sẽ được thay thế bằng lượng dầu mới từ đường hút. Quá trình này lặp lại liên tục, tạo nên dòng tuần hoàn ổn định thay vì dòng chảy ngắt quãng.

2. Cột áp 28 m giúp duy trì dòng dầu qua toàn hệ thống

Dầu nóng khi lưu thông phải vượt qua trở lực của đường ống, van, đoạn cong và thiết bị trao đổi nhiệt.

Nếu bơm không tạo đủ chênh áp, lưu lượng có thể suy giảm và dòng tuần hoàn trở nên yếu.

RY40-25-160 tạo cột áp 28 m, giúp duy trì chuyển động của dầu khi tổng trở lực hệ thống phù hợp với đặc tính của bơm.

Hạn chế suy giảm dòng chảy

Cột áp đủ giúp dầu không chỉ rời khỏi cửa xả mà còn tiếp tục lưu thông qua các bộ phận phía sau.

Nhờ vậy, dòng dầu có thể duy trì theo một vòng tuần hoàn hoàn chỉnh thay vì bị giảm mạnh tại những đoạn có trở lực lớn.

3. Bánh công tác tạo dòng dầu đều

Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu truyền nhiệt.

Khi động cơ hoạt động, mô-men được truyền qua khớp nối và trục đến bánh công tác. Bánh công tác quay liên tục, đưa dầu từ tâm ra mép ngoài rồi chuyển vào thân bơm.

Tạo dòng chảy liên tục từ cửa hút đến cửa xả

Bánh công tác quay ổn định giúp quá trình tiếp nhận và đẩy dầu diễn ra đều theo từng vòng quay.

Điều này đặc biệt quan trọng với dầu truyền nhiệt vì hệ thống cần dòng môi chất liên tục để vận chuyển nhiệt từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt.

4. Trục bơm ổn định giúp hạn chế biến động lưu lượng

Sự ổn định của dòng dầu không chỉ phụ thuộc vào bánh công tác mà còn phụ thuộc vào độ ổn định của trục.

Trên RY40-25-160, trục được đỡ bởi hai ổ bi trong thân ổ trục. Kết cấu này giúp bánh công tác giữ đúng vị trí khi quay ở tốc độ cao.

Hạn chế dao động của bánh công tác

Nếu trục rung hoặc lệch, bánh công tác cũng sẽ dao động. Khi đó, điều kiện dòng chảy bên trong thân bơm có thể thay đổi và lưu lượng trở nên kém ổn định.

Hai ổ bi và gối đỡ giúp hạn chế chuyển động lệch tâm, từ đó hỗ trợ bánh công tác tạo dòng dầu đều hơn.

5. Gối đỡ giúp duy trì độ đồng tâm của cụm quay

Gối đỡ nằm giữa phần thân bơm và cụm ổ trục, giữ cho các bộ phận liên kết theo đúng đường tâm.

Sự đồng tâm giữa:

Bánh công tác → trục → ổ bi → khớp nối → động cơ

là yếu tố quan trọng để bơm vận hành êm và duy trì dòng dầu ổn định.

Giảm rung ảnh hưởng đến dòng tuần hoàn

Khi cụm quay ổn định, bánh công tác hoạt động đúng vị trí và ít xuất hiện dao động bất thường.

Điều này giúp hạn chế tình trạng lưu lượng biến động do rung cơ học hoặc sai lệch trục.

6. Cụm làm kín giúp duy trì lượng dầu trong vòng tuần hoàn

RY40-25-160 sử dụng bộ chèn kết hợp với phớt dầu tại khu vực trục đi qua nắp bơm.

Cụm làm kín có nhiệm vụ hạn chế dầu nóng thoát ra ngoài theo trục.

Hạn chế thất thoát môi chất

Nếu dầu rò rỉ nhiều, lượng dầu trong hệ thống giảm và điều kiện hút của bơm có thể bị ảnh hưởng.

Khả năng làm kín ổn định giúp duy trì lượng dầu cần thiết trong vòng tuần hoàn, từ đó hỗ trợ bơm giữ lưu lượng ổn định.

7. Khoảng cách giữa thân bơm và ổ bi hỗ trợ vận hành ổn định

Dầu truyền nhiệt có nhiệt độ cao nên nhiệt từ thân bơm có thể ảnh hưởng đến cụm ổ bi.

RY40-25-160 bố trí khoảng cách giữa thân bơm nóng và cụm ổ trục thông qua phần gối đỡ.

Hạn chế nhiệt tác động đến ổ bi

Khi ổ bi được hạn chế ảnh hưởng trực tiếp của nhiệt, khả năng duy trì trạng thái quay ổn định của trục được cải thiện.

Trục ổn định giúp bánh công tác quay đều, qua đó hỗ trợ duy trì lưu lượng dầu liên tục.

8. Khớp nối mềm giúp truyền động ổn định

Động cơ 2,2 kW kết nối với trục bơm thông qua khớp nối mềm.

Khớp nối có nhiệm vụ truyền mô-men đến bánh công tác đồng thời hỗ trợ hấp thụ một phần rung động và sai lệch nhỏ giữa hai trục.

Hạn chế ảnh hưởng của rung động đến bánh công tác

Nếu rung từ động cơ truyền trực tiếp và quá lớn đến trục bơm, bánh công tác có thể mất ổn định.

Khớp nối mềm giúp hệ truyền động làm việc êm hơn khi được căn chỉnh đúng, từ đó hỗ trợ duy trì dòng dầu ổn định.

9. Dòng dầu ổn định giúp nhiệt được vận chuyển liên tục

RY40-25-160 không tạo ra nhiệt mà đảm nhiệm nhiệm vụ đưa môi chất mang nhiệt tuần hoàn trong hệ thống.

Khi dòng dầu ổn định, nhiệt lượng được vận chuyển liên tục từ thiết bị gia nhiệt đến thiết bị sử dụng nhiệt.

Hạn chế dao động nhiệt do lưu lượng thay đổi

Nếu lưu lượng dầu tăng giảm thất thường, lượng nhiệt đưa đến thiết bị cũng có thể biến động.

Duy trì dòng dầu tương đối đều giúp quá trình cấp nhiệt ổn định hơn, đặc biệt trong những dây chuyền cần duy trì nhiệt độ liên tục.

10. Hạn chế dầu nóng lưu lại quá lâu tại một vị trí

Dòng tuần hoàn ổn định còn giúp dầu không bị giữ quá lâu trong vùng có nhiệt độ cao.

Khi dầu vừa nhận nhiệt được bơm đưa đi, một lượng dầu khác từ đường hồi sẽ tiếp tục đi vào thay thế.

Quá trình này giúp hình thành chu trình liên tục:

Nhận nhiệt → vận chuyển nhiệt → truyền nhiệt → hồi dầu → nhận nhiệt lại

Nhờ đó, dầu luôn chuyển động trong hệ thống thay vì tập trung tại một khu vực.

11. Sự ổn định phụ thuộc vào việc lựa chọn đúng điểm làm việc

RY40-25-160 phát huy tốt khả năng duy trì dòng tuần hoàn khi yêu cầu thực tế của hệ thống phù hợp với thông số của bơm:

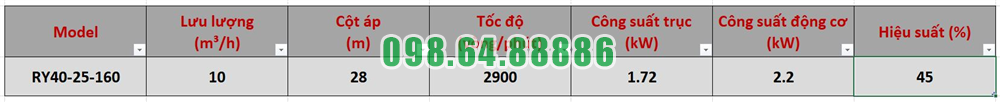

• Lưu lượng: 10 m³/h.
• Cột áp: 28 m.
• Công suất động cơ: 2,2 kW.
• Tốc độ quay: 2.900 vòng/phút.
• Cửa hút: DN40.
• Cửa xả: DN25.

Nếu hệ thống yêu cầu lưu lượng hoặc cột áp khác quá nhiều, dòng dầu có thể không đạt trạng thái làm việc mong muốn. Vì vậy, độ ổn định của dòng luân chuyển phải đi cùng với việc lựa chọn bơm đúng theo trở lực và nhu cầu tuần hoàn thực tế.

Bơm dầu truyền nhiệt RY40-25-160 mang lại sự ổn định cho dòng luân chuyển dầu nóng nhờ khả năng duy trì đồng thời lưu lượng và cột áp phù hợp với hệ thống. Bánh công tác quay ở 2.900 vòng/phút tạo dòng dầu liên tục, trong khi trục, hai ổ bi, gối đỡ và khớp nối giúp cụm quay duy trì trạng thái ổn định.

Bên cạnh đó, hệ thống làm kín giúp hạn chế thất thoát dầu, còn kết cấu tách cụm ổ bi khỏi vùng thân bơm nóng hỗ trợ duy trì độ ổn định của trục khi làm việc ở nhiệt độ cao.

Khi được lựa chọn đúng điểm làm việc 10 m³/h – 28 m, RY40-25-160 giúp hình thành một vòng tuần hoàn dầu nóng liên tục, hạn chế biến động lưu lượng và duy trì quá trình vận chuyển nhiệt ổn định trong hệ thống gia nhiệt.

Bơm dầu truyền nhiệt RY40-25-160 vận chuyển môi chất gia nhiệt không chứa hạt rắn

Bơm dầu truyền nhiệt RY40-25-160 được thiết kế để vận chuyển và tuần hoàn các môi chất gia nhiệt dạng lỏng không chứa hạt rắn. Đây là điều kiện quan trọng để bơm duy trì lưu lượng ổn định, bảo vệ bánh công tác, hạn chế mài mòn và đảm bảo khả năng làm việc lâu dài trong hệ thống dầu tải nhiệt.

Với lưu lượng 10 m³/h, cột áp 28 m, công suất động cơ 2,2 kW và tốc độ quay 2.900 vòng/phút, RY40-25-160 phù hợp với các vòng tuần hoàn sử dụng dầu tải nhiệt hoặc chất lỏng gia nhiệt sạch, có tính ăn mòn yếu và không lẫn các hạt rắn.

Vì sao RY40-25-160 yêu cầu môi chất không chứa hạt rắn?

RY40-25-160 là bơm ly tâm. Bên trong bơm, dầu đi vào tâm bánh công tác rồi được các cánh bơm gia tốc và đưa ra phía ngoài.

Bánh công tác quay ở tốc độ 2.900 vòng/phút, vì vậy nếu trong dầu có cát, cặn kim loại, mạt hàn hoặc các hạt rắn khác, chúng cũng sẽ chuyển động với tốc độ cao bên trong buồng bơm.

Các hạt này có thể va đập và ma sát liên tục với:

• Bánh công tác.
• Thành thân bơm.
• Trục và vùng làm kín.
• Các khe hở bên trong bơm.

Do đó, sử dụng môi chất sạch, không chứa hạt rắn là điều kiện cần thiết để RY40-25-160 hoạt động đúng với mục đích thiết kế.

Dầu tải nhiệt sạch giúp bánh công tác làm việc ổn định

Bánh công tác là bộ phận trực tiếp tạo dòng tuần hoàn cho RY40-25-160.

Khi dầu sạch đi vào bơm, các rãnh dẫn của bánh công tác có thể duy trì dòng chảy tương đối ổn định. Dầu được hút vào tâm bánh công tác, nhận năng lượng rồi được đẩy ra cửa xả.

Nếu dầu chứa nhiều hạt rắn, những hạt này có thể bám hoặc tích tụ tại các rãnh của bánh công tác.

Hạn chế nguy cơ tắc bánh công tác

Cặn rắn tích tụ làm giảm tiết diện dòng chảy bên trong bánh công tác. Khi đó, lượng dầu đi qua bơm có thể giảm và khả năng tuần hoàn của hệ thống bị ảnh hưởng.

Đối với RY40-25-160 có lưu lượng thiết kế 10 m³/h, việc giữ cho các đường dẫn bên trong bánh công tác thông thoáng rất quan trọng để duy trì khả năng vận chuyển dầu.

Hạn chế mài mòn bánh công tác và thân bơm

Khi một hạt rắn đi qua bánh công tác đang quay với tốc độ cao, nó có thể tác động lên bề mặt kim loại như một hạt mài.

Nếu hiện tượng này diễn ra liên tục, bề mặt cánh bơm có thể bị mòn dần.

Ảnh hưởng đến hình dạng cánh bơm

Bánh công tác được thiết kế với hình dạng cánh nhất định để tạo lưu lượng và cột áp.

Khi mép cánh hoặc bề mặt cánh bị mài mòn, khả năng truyền năng lượng cho dầu giảm xuống. Sau thời gian dài, bơm có thể không còn đạt được đặc tính làm việc như ban đầu.

Vì vậy, môi chất không chứa hạt rắn giúp bảo vệ hình dạng và bề mặt của bánh công tác RY40-25-160.

Bảo vệ khe hở bên trong bơm

Các bộ phận quay và cố định của RY40-25-160 được bố trí với những khe hở làm việc nhất định.

Hạt rắn lọt vào các khe này có thể gây cọ xát hoặc mắc kẹt.

Đặc biệt khi bơm vận chuyển dầu nóng, các chi tiết đã có sự giãn nở do nhiệt. Việc xuất hiện thêm dị vật rắn trong khe hở làm tăng nguy cơ ma sát bất thường.

Sử dụng dầu sạch giúp các chi tiết quay hoạt động đúng trong khoảng khe hở thiết kế.

Bảo vệ hệ thống làm kín trục

Ngoài bánh công tác, môi chất sạch còn đặc biệt quan trọng đối với khu vực làm kín của RY40-25-160.

Trục bơm quay liên tục trong khi bộ chèn và phớt làm nhiệm vụ hạn chế dầu rò ra ngoài.

Hạt rắn có thể làm xước bề mặt trục

Nếu những hạt nhỏ đi vào khu vực làm kín, chúng có thể nằm giữa trục và vật liệu làm kín.

Khi trục quay ở tốc độ 2.900 vòng/phút, các hạt này có thể cọ sát vào bề mặt trục và tạo thành vết xước.

Sau một thời gian, các vết xước có thể tạo đường cho dầu nóng đi qua vùng làm kín, làm tăng nguy cơ rò rỉ.

Giảm tuổi thọ của vật liệu làm kín

Các hạt rắn cũng có thể tác động như vật liệu mài lên bộ chèn và phớt dầu.

Do đó, giữ dầu tải nhiệt sạch không chỉ bảo vệ bánh công tác mà còn giúp duy trì khả năng làm kín của RY40-25-160.

Môi chất sạch giúp duy trì lưu lượng 10 m³/h

Khả năng vận chuyển của RY40-25-160 phụ thuộc vào đường dẫn dầu bên trong bơm luôn thông thoáng.

Khi dầu không chứa cặn rắn, dòng chảy từ cửa hút đến bánh công tác và cửa xả ít bị cản trở bởi sự tích tụ của tạp chất.

Nhờ đó, bơm có điều kiện làm việc gần với điểm thiết kế 10 m³/h – 28 m hơn.

Ngược lại, nếu cặn tích tụ trong bánh công tác hoặc đường ống, trở lực hệ thống tăng và lưu lượng thực tế có thể giảm.

Môi chất nào phù hợp với RY40-25-160?

RY40-25-160 phù hợp với môi chất gia nhiệt dạng lỏng, sạch và không chứa hạt rắn, điển hình là dầu tải nhiệt được sử dụng trong hệ thống tuần hoàn kín.

Môi chất cần có khả năng chảy liên tục qua:

Nguồn gia nhiệt → RY40-25-160 → Thiết bị sử dụng nhiệt → Đường hồi → Nguồn gia nhiệt.

Trong toàn bộ vòng tuần hoàn, cần hạn chế sự xuất hiện của các loại tạp chất như cát, gỉ sắt, mạt kim loại, xỉ hàn hoặc cặn đóng rắn.

Vì sao hệ thống dầu nóng vẫn có thể xuất hiện cặn?

Mặc dù ban đầu sử dụng dầu tải nhiệt sạch, cặn vẫn có thể xuất hiện trong hệ thống sau một thời gian hoạt động.

Cặn còn lại từ quá trình lắp đặt

Đường ống mới có thể còn:

• Xỉ hàn.
• Mạt kim loại.
• Bụi.
• Gỉ sét.
• Các tạp chất từ quá trình gia công.

Nếu hệ thống không được làm sạch trước khi vận hành, những tạp chất này có thể bị dòng dầu cuốn trực tiếp vào RY40-25-160.

Cặn hình thành trong quá trình sử dụng dầu

Dầu tải nhiệt làm việc lâu ngày trong điều kiện nhiệt độ cao có thể suy giảm chất lượng và hình thành cặn.

Cặn này có thể lưu thông theo dầu và đi vào bánh công tác.

Vì vậy, yêu cầu không chứa hạt rắn không chỉ áp dụng khi đưa dầu mới vào hệ thống mà cần được duy trì trong suốt quá trình vận hành.

Vai trò của bộ lọc trên đường hút

Để bảo vệ RY40-25-160, hệ thống có thể bố trí bộ lọc phù hợp trên đường dầu trước khi môi chất đi vào bơm.

Bộ lọc có nhiệm vụ giữ lại các tạp chất rắn có kích thước lớn trước khi chúng đi vào bánh công tác.

Bảo vệ bơm trong giai đoạn đầu vận hành

Giai đoạn chạy thử của hệ thống mới là thời điểm dễ xuất hiện cặn từ đường ống nhất.

Khi dầu bắt đầu tuần hoàn, những mạt hàn, bụi và cặn còn sót lại có thể bị cuốn theo dòng dầu. Bộ lọc giúp hạn chế lượng tạp chất này đi trực tiếp vào RY40-25-160.

Tuy nhiên, bộ lọc cũng cần được kiểm tra và vệ sinh để tránh tình trạng tắc lọc làm giảm khả năng hút của bơm.

Không sử dụng RY40-25-160 như bơm bùn hoặc bơm chất lỏng có cặn

Do yêu cầu môi chất không chứa hạt rắn, RY40-25-160 không nên được hiểu là bơm có khả năng xử lý mọi loại chất lỏng nóng.

Bơm không phù hợp để vận chuyển trực tiếp các môi chất có nhiều:

• Bùn.
• Cát.
• Hạt nguyên liệu.
• Cặn kết tinh.
• Mạt kim loại.
• Chất rắn lơ lửng với hàm lượng đáng kể.

Những ứng dụng này cần loại bơm được thiết kế chuyên biệt cho môi chất có chất rắn.

RY40-25-160 nên được sử dụng đúng vai trò là bơm tuần hoàn môi chất gia nhiệt sạch trong hệ thống công nghiệp.

Môi chất không chứa hạt rắn giúp hệ thống truyền nhiệt ổn định

Cặn rắn không chỉ ảnh hưởng đến bơm mà còn có thể bám trong đường ống và thiết bị trao đổi nhiệt.

Khi cặn tích tụ, tiết diện đường dầu giảm và khả năng truyền nhiệt của hệ thống cũng có thể suy giảm.

Việc duy trì dầu sạch vì vậy giúp RY40-25-160 vận chuyển môi chất thuận lợi hơn, đồng thời giữ cho vòng tuần hoàn dầu nóng thông thoáng.

Dòng dầu có thể liên tục thực hiện chu trình:

Nhận nhiệt → được RY40-25-160 vận chuyển → truyền nhiệt cho thiết bị → quay về nguồn gia nhiệt.

Ý nghĩa của yêu cầu không chứa hạt rắn đối với tuổi thọ bơm

Đối với RY40-25-160, môi chất sạch giúp giảm ba dạng tác động chính: mài mòn, tắc nghẽn và hư hỏng cụm làm kín.

Khi hạn chế được các tác động này, bánh công tác ít bị mòn, khe hở bên trong ít bị ảnh hưởng và bề mặt trục tại vị trí làm kín được bảo vệ tốt hơn.

Vì vậy, chất lượng của dầu tải nhiệt có ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ của bơm.

Bơm dầu truyền nhiệt RY40-25-160 được thiết kế để vận chuyển môi chất gia nhiệt dạng lỏng không chứa hạt rắn. Đây là yêu cầu quan trọng để bánh công tác quay ổn định ở tốc độ 2.900 vòng/phút, duy trì khả năng tuần hoàn khoảng 10 m³/h với cột áp 28 m và hạn chế mài mòn các chi tiết bên trong.

Việc loại bỏ cát, gỉ sắt, mạt kim loại, xỉ hàn và các loại cặn rắn giúp bảo vệ bánh công tác, thân bơm, trục và cụm làm kín. Đồng thời, dầu sạch giúp đường dẫn trong bơm và hệ thống luôn thông thoáng, từ đó duy trì dòng dầu nóng ổn định.

Vì vậy, khi sử dụng RY40-25-160, cần xem yêu cầu “môi chất không chứa hạt rắn” là một điều kiện vận hành quan trọng, giúp bơm thực hiện đúng chức năng tuần hoàn dầu tải nhiệt và duy trì hiệu quả làm việc lâu dài.
