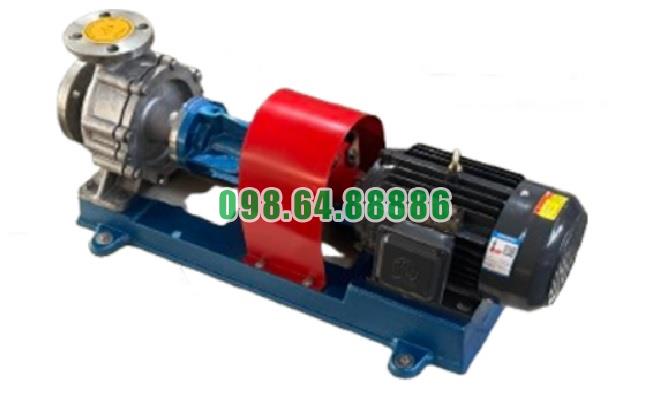

Bơm ly tâm dầu tải nhiệt RY50-32-250 cột áp 70 m, tốc độ quay 2900 vòng/phút, lưu lượng 18 m3/h, công suất 11 kW

Bơm dầu truyền nhiệt RY50-32-250 phục vụ các lò sấy gỗ công nghiệp quy mô lớn

Bơm dầu truyền nhiệt RY50-32-250 phục vụ các lò sấy gỗ công nghiệp quy mô lớn với vai trò chính là tạo và duy trì dòng dầu tải nhiệt tuần hoàn giữa nguồn gia nhiệt và khu vực trao đổi nhiệt của lò sấy. Theo tài liệu nhà sản xuất, dòng bơm RY được sử dụng trong các hệ thống tuần hoàn dầu nóng và chế biến gỗ là một trong những lĩnh vực ứng dụng được nêu trực tiếp. Môi chất làm việc phù hợp là chất lỏng nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn, với nhiệt độ không vượt quá 350°C.

Tạo vòng tuần hoàn dầu nóng cho lò sấy gỗ

Trong hệ thống sấy gỗ sử dụng dầu tải nhiệt, RY50-32-250 có nhiệm vụ đưa dầu nóng từ bộ gia nhiệt tới bộ trao đổi nhiệt của lò sấy, sau đó đưa dầu hồi trở lại nguồn nhiệt.

Chu trình có thể mô tả:

Bơm RY50-32-250 → bộ gia nhiệt dầu → bộ trao đổi nhiệt lò sấy → đường dầu hồi → bơm

Dòng dầu tuần hoàn liên tục giúp nhiệt lượng được vận chuyển đều đặn từ nguồn gia nhiệt tới khu vực sấy.

Hỗ trợ cấp nhiệt liên tục cho quá trình sấy

Các lò sấy công nghiệp thường phải duy trì quá trình gia nhiệt trong thời gian dài. Trong hệ thống sử dụng dầu tải nhiệt, RY50-32-250 đóng vai trò vận chuyển môi chất nóng liên tục, giúp bộ trao đổi nhiệt của lò luôn được cấp dầu.

Bơm không trực tiếp tạo nhiệt mà đảm nhiệm nhiệm vụ:

Tạo lưu lượng → vận chuyển dầu nóng → cấp nhiệt cho lò sấy → đưa dầu hồi về nguồn gia nhiệt.

Nhờ đó, quá trình cấp nhiệt có thể được duy trì liên tục trong suốt chu kỳ sấy.

Cơ chế ly tâm phù hợp với hệ thống tuần hoàn lớn

RY50-32-250 hoạt động theo nguyên lý ly tâm. Động cơ truyền chuyển động qua khớp nối mềm đến trục bơm và bánh công tác. Dầu đi vào cửa hút hướng trục, nhận năng lượng từ bánh công tác rồi được đẩy ra cửa xả hướng tâm.

Cơ chế này phù hợp với hệ thống cần dầu lưu chuyển liên tục qua:

• đường ống dầu nóng;

• bộ gia nhiệt;

• bộ trao đổi nhiệt;

• đường dầu hồi;

• các thiết bị phụ trợ của hệ thống nhiệt.

Cột áp hỗ trợ dầu đi qua hệ thống đường ống

Đối với lò sấy gỗ công nghiệp quy mô lớn, hệ thống tuần hoàn có thể gồm nhiều đoạn đường ống, van và thiết bị trao đổi nhiệt. Các bộ phận này tạo ra trở lực mà bơm phải vượt qua.

Vì vậy, khi sử dụng RY50-32-250 cần bảo đảm điểm làm việc thực tế phù hợp giữa lưu lượng và cột áp. Tài liệu dòng RY cũng yêu cầu điểm làm việc nên nằm trong vùng đặc tính phù hợp và ưu tiên khu vực hiệu suất cao.

Duy trì lưu lượng ổn định khi sấy kéo dài

Khi lò sấy hoạt động liên tục, dòng dầu qua bơm cần được duy trì ổn định. Nhà sản xuất khuyến cáo không vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu hệ thống bắt buộc phải làm việc ở lưu lượng thấp, cần bố trí đường hồi hoặc bypass tại cửa xả.

Điều này giúp hạn chế tình trạng dòng dầu bị đình trệ và hỗ trợ bơm làm việc ổn định trong các chu kỳ sấy kéo dài.

Gia nhiệt từ từ trước khi vận hành lò

Trước khi đưa hệ thống lên nhiệt độ làm việc, RY50-32-250 cần được gia nhiệt sơ bộ.

Theo tài liệu, chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Gia nhiệt từ từ giúp thân bơm, trục và các chi tiết bên trong giãn nở có kiểm soát trước khi bước vào quá trình sấy liên tục.

Theo dõi bơm trong suốt chu kỳ sấy

Khi RY50-32-250 phục vụ lò sấy gỗ công nghiệp, cần thường xuyên theo dõi:

• lưu lượng dầu tuần hoàn;

• áp suất cửa xả;

• nhiệt độ thân bơm;

• nhiệt độ ổ trục;

• độ rung;

• tiếng ồn bất thường.

Đây là các thông số mà tài liệu RY yêu cầu kiểm tra thường xuyên để duy trì trạng thái vận hành ổn định.

Bơm dầu truyền nhiệt RY50-32-250 phục vụ các lò sấy gỗ công nghiệp quy mô lớn chủ yếu bằng cách duy trì vòng tuần hoàn dầu nóng giữa nguồn gia nhiệt và bộ trao đổi nhiệt của lò sấy. Dòng dầu được bơm liên tục giúp nhiệt lượng được đưa tới khu vực sấy và sau đó hồi về nguồn nhiệt để tiếp tục chu trình.

Với đặc tính chuyên dùng cho hệ thống dầu nóng và lĩnh vực chế biến gỗ được nhà sản xuất nêu trong phạm vi ứng dụng, RY50-32-250 có thể đảm nhiệm vai trò bơm tuần hoàn quan trọng trong hệ thống sấy gỗ sử dụng dầu tải nhiệt khi được lựa chọn đúng lưu lượng, cột áp và điều kiện vận hành.

Khả năng đáp ứng tải trọng làm việc khắc nghiệt của bơm dầu truyền nhiệt RY50-32-250

Bơm dầu truyền nhiệt RY50-32-250 được thiết kế cho các hệ thống tuần hoàn dầu nóng công nghiệp, nơi thiết bị phải làm việc liên tục với nhiệt độ cao, tốc độ quay lớn và áp suất hệ thống đáng kể. Dòng RY có thể vận chuyển môi chất nhiệt độ đến 350°C, tính ăn mòn yếu và không chứa hạt rắn.

Khả năng làm việc ở nhiệt độ cao

Một trong những điều kiện làm việc khắc nghiệt nhất đối với bơm dầu truyền nhiệt là nhiệt độ môi chất.

RY50-32-250 thuộc dòng RY được thiết kế cho dầu tải nhiệt có nhiệt độ làm việc không vượt quá 350°C. Khả năng này giúp bơm phù hợp với các hệ thống gia nhiệt liên tục trong ngành hóa chất, cao su, nhựa, dược phẩm, dệt nhuộm, chế biến thực phẩm và chế biến gỗ.

Kết cấu chịu áp 16 bar

Bên cạnh nhiệt độ cao, cụm bơm còn phải chịu áp suất của hệ thống.

Theo tài liệu nhà sản xuất, mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.

Kết cấu này giúp thân bơm và các vị trí kết nối phù hợp hơn với điều kiện tuần hoàn dầu nóng có áp suất.

Cụm rôto làm việc ở tốc độ 2.900 vòng/phút

RY50-32-250 vận hành ở tốc độ khoảng 2.900 vòng/phút. Với tốc độ này, trục, bánh công tác và ổ bi phải duy trì độ đồng tâm và độ ổn định cao.

Cụm ổ trục của dòng RY sử dụng hai bộ vòng bi để đỡ và định vị rôto, giúp trục và bánh công tác duy trì chuyển động ổn định trong quá trình vận hành.

Chân đỡ và gối đỡ tăng độ ổn định

RY50-32-250 sử dụng kết cấu đỡ một phía với chân đỡ và gối đỡ trung tâm.

Cụm đỡ này kết hợp với bệ máy giúp giữ thân bơm, trục và hệ truyền động đúng vị trí. Khi lắp đặt, sai lệch tại vành ngoài khớp nối không được vượt quá 0,1 mm, khe hở giữa hai đầu trục khoảng 2–3 mm.

Độ đồng tâm chính xác đặc biệt quan trọng khi bơm phải hoạt động liên tục ở tốc độ cao.

Hệ thống làm kín cho điều kiện dầu nóng

RY50-32-250 sử dụng packing kết hợp phớt dầu cao su chịu nhiệt.

Hệ thống làm kín này giúp kiểm soát rò rỉ tại khu vực trục đi qua nắp bơm, một vị trí chịu đồng thời tác động của nhiệt độ, chuyển động quay và áp suất môi chất.

Tản nhiệt tự nhiên hỗ trợ làm việc liên tục

Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Thiết kế này giúp giảm hệ thống phụ trợ và hỗ trợ hạn chế ảnh hưởng của nhiệt từ thân bơm tới cụm ổ trục.

Đây là đặc điểm quan trọng đối với một thiết bị phải làm việc thường xuyên với dầu tải nhiệt nhiệt độ cao.

Điều kiện để bơm chịu tải ổn định

Khả năng đáp ứng điều kiện làm việc nặng của RY50-32-250 chỉ được duy trì khi bơm vận hành đúng giới hạn kỹ thuật.

Nhà sản xuất yêu cầu:

• Không vận hành dưới 30% lưu lượng thiết kế.

• Theo dõi áp suất cửa xả và lưu lượng.

• Kiểm tra độ rung và nhiệt độ ổ trục.

• Dừng kiểm tra nếu xuất hiện tiếng ồn bất thường.

• Duy trì bôi trơn ổ bi đúng yêu cầu.

Ngoài ra, khi bơm dầu nóng phải gia nhiệt từ từ, với tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Khả năng đáp ứng tải trọng làm việc khắc nghiệt của bơm dầu truyền nhiệt RY50-32-250 thể hiện ở khả năng vận chuyển dầu nóng đến 350°C, kết cấu chịu áp 16 bar, cụm rôto làm việc ở 2.900 vòng/phút, hệ thống ổ bi đỡ trục, packing kết hợp phớt chịu nhiệt và cơ chế tản nhiệt tự nhiên.

Tuy nhiên, để RY50-32-250 duy trì khả năng làm việc ổn định trong điều kiện nặng, cần vận hành đúng lưu lượng, kiểm soát độ đồng tâm, bôi trơn đầy đủ, gia nhiệt đúng tốc độ và thường xuyên theo dõi độ rung, nhiệt độ ổ trục cũng như áp suất hệ thống.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

Hình ảnh thực tế bơm dầu truyền nhiệt RY
