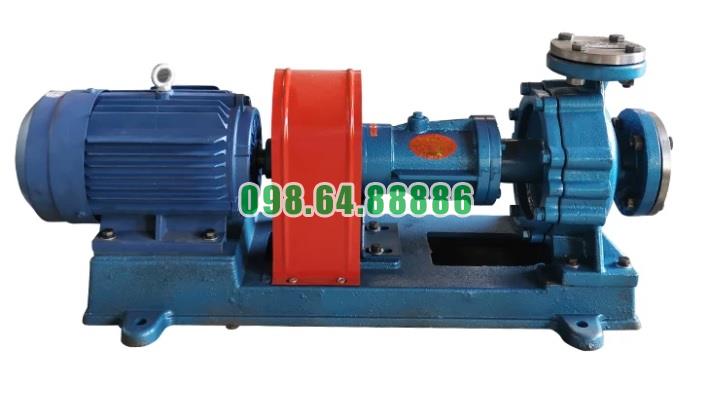

Bơm ly tâm dầu tải nhiệt RY40-25-200 lưu lượng 10 m3/h, công suất 4 kW, cột áp 50 m, tốc độ 2900 vòng/phút

Bơm dầu truyền nhiệt RY40-25-200 biến đổi động năng thành áp năng như thế nào?

Bơm dầu truyền nhiệt RY40-25-200 biến đổi động năng thành áp năng thông qua sự phối hợp trực tiếp giữa bánh công tác và khoang dẫn dòng của thân bơm. Khi động cơ 4 kW làm bánh công tác quay với tốc độ 2.900 vòng/phút, dầu truyền nhiệt được tăng vận tốc, sau đó phần năng lượng vận tốc này được chuyển thành áp suất trước khi dầu đi ra cửa xả.

Bánh công tác tạo động năng cho dầu truyền nhiệt

Dầu truyền nhiệt đi vào cửa hút DN40 và di chuyển theo hướng trục tới vùng tâm của bánh công tác. Tại đây, dầu tiếp xúc với các cánh của bánh công tác đang quay ở tốc độ cao.

Khi bánh công tác quay, các cánh bơm truyền năng lượng cơ học cho dầu và đẩy dầu từ tâm ra phía mép ngoài. Trong quá trình này, vận tốc của dầu tăng lên rõ rệt. Dầu rời mép ngoài bánh công tác vì vậy mang động năng lớn hơn nhiều so với thời điểm đi vào cửa hút.

Đây là giai đoạn tạo động năng chính của Bơm dầu truyền nhiệt RY40-25-200.

Dầu tốc độ cao đi vào khoang thân bơm

Sau khi rời bánh công tác, dầu không đi trực tiếp ngay vào đường ống đẩy mà được thu nhận bởi khoang dẫn dòng trong thân bơm.

Tại thời điểm này, dầu đang có vận tốc lớn. Thiết kế khoang thân bơm tạo điều kiện để dòng dầu được thu gom và dẫn dần về phía cửa xả DN25.

Chính tại khu vực này bắt đầu diễn ra quá trình chuyển đổi một phần động năng của dòng dầu thành áp năng.

Vận tốc giảm làm áp suất của dầu tăng lên

Khi dòng dầu đi qua khoang dẫn có tiết diện thay đổi phù hợp, vận tốc của dầu giảm dần. Phần năng lượng trước đó tồn tại dưới dạng vận tốc được chuyển một phần thành năng lượng áp suất.

Có thể hình dung quá trình này theo chuỗi:

Bánh công tác quay → dầu tăng vận tốc → động năng tăng → dầu đi vào thân bơm → vận tốc giảm → áp suất tăng.

Do đó, bánh công tác có nhiệm vụ chủ yếu là đưa năng lượng vào dòng dầu, còn thân bơm giúp chuyển một phần năng lượng vận tốc đó thành áp năng sử dụng được tại cửa xả.

Cột áp 50m được hình thành từ quá trình chuyển đổi năng lượng

Khi quá trình chuyển đổi động năng thành áp năng diễn ra hiệu quả, áp suất tại cửa xả của RY40-25-200 cao hơn đáng kể so với phía cửa hút. Sự chênh lệch năng lượng này tạo nên khả năng cung cấp cột áp 50 m tại lưu lượng 10 m³/h.

Cột áp 50 m không phải do thân bơm tự tạo ra. Năng lượng ban đầu vẫn đến từ động cơ và được bánh công tác truyền cho dầu. Thân bơm chủ yếu giúp khai thác phần động năng đó bằng cách biến đổi nó thành áp suất phù hợp cho hệ thống đường ống.

Tốc độ 2.900 vòng/phút ảnh hưởng trực tiếp đến quá trình tạo áp

Tốc độ bánh công tác quyết định lượng năng lượng được truyền cho dầu. Khi bánh công tác của RY40-25-200 duy trì tốc độ khoảng 2.900 vòng/phút, dầu nhận đủ năng lượng để đạt vận tốc cần thiết tại mép bánh công tác.

Nếu tốc độ quay giảm đáng kể, vận tốc dầu ra khỏi bánh công tác cũng giảm. Khi đó lượng động năng có thể chuyển thành áp năng thấp hơn và cột áp của bơm cũng giảm theo.

Vì vậy, duy trì đúng tốc độ quay là điều kiện quan trọng để Bơm dầu truyền nhiệt RY40-25-200 tạo được cột áp thiết kế 50 m.

Bánh công tác và thân bơm phải phối hợp với nhau

Quá trình biến đổi năng lượng của RY40-25-200 không thể chỉ dựa vào riêng bánh công tác. Nếu bánh công tác tạo ra dòng dầu có vận tốc cao nhưng khoang thân bơm không dẫn dòng phù hợp, một phần lớn năng lượng có thể bị tổn thất do xoáy, va đập dòng chảy và ma sát.

Ngược lại, khi bánh công tác và thân bơm phối hợp đúng thiết kế, dầu được tăng tốc tại bánh công tác rồi giảm tốc có kiểm soát trong khoang dẫn. Nhờ đó, phần động năng được chuyển thành áp năng hiệu quả hơn và dòng dầu đi ra cửa xả ổn định hơn.

Quá trình chuyển đổi năng lượng hoàn chỉnh

Trong Bơm dầu truyền nhiệt RY40-25-200, năng lượng được chuyển đổi liên tục theo trình tự:

Điện năng của động cơ 4 kW → cơ năng quay của trục → năng lượng tại bánh công tác → động năng của dầu → áp năng của dầu.

Bánh công tác đóng vai trò trung tâm trong việc truyền năng lượng từ hệ thống cơ khí sang chất lỏng, còn thân bơm hoàn thiện quá trình bằng cách chuyển một phần năng lượng vận tốc thành áp suất.

Bơm dầu truyền nhiệt RY40-25-200 biến đổi động năng thành áp năng bằng cách trước tiên sử dụng bánh công tác quay ở 2.900 vòng/phút để làm dầu tăng vận tốc và tích lũy động năng. Dòng dầu tốc độ cao sau đó đi vào khoang thân bơm, tại đây vận tốc được giảm dần và một phần động năng được chuyển thành áp suất.

Sự phối hợp giữa bánh công tác tạo động năng và thân bơm chuyển động năng thành áp năng giúp RY40-25-200 đạt lưu lượng 10 m³/h và cột áp 50 m, tạo chênh lệch áp suất cần thiết để dầu truyền nhiệt tiếp tục lưu thông trong hệ thống.

Bơm dầu truyền nhiệt RY40-25-200 sở hữu thiết kế tản nhiệt tự nhiên độc đáo

Bơm dầu truyền nhiệt RY40-25-200 sở hữu thiết kế tản nhiệt tự nhiên độc đáo, được phát triển phù hợp với đặc thù vận chuyển dầu truyền nhiệt ở nhiệt độ cao. Thay vì phải sử dụng hệ thống làm mát bằng nước truyền thống, bơm tận dụng kết cấu của cụm máy để hỗ trợ giải phóng nhiệt ra môi trường, qua đó đơn giản hóa hệ thống và giảm số lượng thiết bị phụ trợ.

Cơ chế tản nhiệt tự nhiên trên RY40-25-200

Khi Bơm dầu truyền nhiệt RY40-25-200 hoạt động, dầu nóng đi qua thân bơm làm nhiệt độ khu vực tiếp xúc trực tiếp với môi chất tăng lên. Nếu lượng nhiệt này truyền mạnh đến cụm ổ trục, nhiệt độ ổ bi và chất bôi trơn có thể tăng theo.

Thiết kế của RY40-25-200 tạo sự phân cách giữa phần thân bơm chứa dầu nóng và cụm ổ trục phía sau. Nhiệt được truyền và phân tán dần qua kết cấu trước khi ảnh hưởng đến những bộ phận cơ khí quan trọng.

Hạn chế nhiệt truyền trực tiếp đến ổ bi

Ổ bi là bộ phận liên tục nâng đỡ trục khi bơm quay ở tốc độ cao. Vì vậy, kiểm soát nhiệt độ tại khu vực ổ bi có ý nghĩa quan trọng.

Thiết kế tản nhiệt tự nhiên của RY40-25-200 giúp hạn chế lượng nhiệt từ thân bơm truyền trực tiếp về thân ổ trục. Điều này hỗ trợ giữ điều kiện làm việc của ổ bi ổn định hơn và giảm tác động của nhiệt độ cao tới dầu hoặc mỡ bôi trơn.

Không cần hệ thống làm mát bằng nước riêng

Điểm đáng chú ý của thiết kế tản nhiệt tự nhiên trên Bơm dầu truyền nhiệt RY40-25-200 là không phải phụ thuộc vào hệ thống nước làm mát truyền thống.

Việc loại bỏ nhu cầu làm mát bằng nước giúp giảm đường ống cấp nước, đường hồi nước và các kết nối phụ trợ xung quanh bơm. Nhờ đó, cụm bơm trở nên đơn giản và gọn hơn, đồng thời giảm thêm các vị trí có thể phát sinh sự cố trong quá trình vận hành.

Giảm phụ thuộc vào nguồn nước làm mát

Nếu sử dụng cơ chế làm mát bằng nước, hệ thống phải duy trì nguồn nước liên tục để bảo vệ cụm bơm. Khi nguồn nước bị gián đoạn, khả năng làm mát cũng bị ảnh hưởng.

Với RY40-25-200, cơ chế tản nhiệt tự nhiên giúp giảm sự phụ thuộc này. Bơm có thể thực hiện nhiệm vụ tuần hoàn dầu nóng mà không cần bố trí riêng một vòng nước làm mát cho cụm máy.

Thiết kế tản nhiệt góp phần làm bơm nhỏ gọn

Tản nhiệt tự nhiên còn giúp RY40-25-200 duy trì kết cấu tương đối gọn. Do không phải tích hợp thêm hệ thống làm mát bằng nước, các bộ phận chính như thân bơm, giá đỡ, thân ổ trục và cụm truyền động có thể được bố trí tập trung hơn.

Đặc điểm này có lợi khi bơm được lắp đặt trong các cụm lò dầu hoặc hệ thống truyền nhiệt có không gian hạn chế.

Hỗ trợ bảo vệ hệ thống làm kín

Nhiệt độ cao không chỉ ảnh hưởng đến ổ bi mà còn tác động đến các bộ phận làm kín quanh trục. Khi nhiệt được hạn chế truyền quá mạnh về phía sau thân bơm, phớt dầu, bộ chèn làm kín và những chi tiết liên quan có điều kiện làm việc thuận lợi hơn.

Nhờ đó, thiết kế tản nhiệt tự nhiên gián tiếp hỗ trợ duy trì khả năng làm kín và hạn chế ảnh hưởng của nhiệt đến các chi tiết quanh trục.

Phù hợp với đặc thù bơm dầu nóng

RY40-25-200 được sử dụng cho môi chất dầu truyền nhiệt nên việc kiểm soát nhiệt ngay trong kết cấu bơm là yếu tố quan trọng. Thiết kế tản nhiệt tự nhiên hướng đến việc vừa cho phép thân bơm tiếp xúc với dầu nóng, vừa hạn chế nhiệt truyền không cần thiết đến cụm ổ trục.

Sự phân bố nhiệt hợp lý giúp bơm thích nghi tốt hơn với quá trình vận hành liên tục trong các hệ thống tuần hoàn dầu nóng.

Bơm dầu truyền nhiệt RY40-25-200 sở hữu thiết kế tản nhiệt tự nhiên độc đáo nhờ khả năng phân tán nhiệt thông qua chính kết cấu của cụm bơm thay vì phải sử dụng hệ thống làm mát bằng nước riêng. Thiết kế này tập trung hạn chế nhiệt từ thân bơm truyền đến cụm ổ trục, bộ phận bôi trơn và khu vực làm kín.

Nhờ cơ chế tản nhiệt tự nhiên, RY40-25-200 có kết cấu đơn giản hơn, giảm thiết bị phụ trợ, tiết kiệm không gian và phù hợp với nhiệm vụ vận chuyển dầu truyền nhiệt ở nhiệt độ cao.
