Bơm ly tâm chịu nhiệt RY100-65-200A lưu lượng 94 m3/h, công suất 22 kW, cột áp 44 m

Bơm dầu truyền nhiệt RY100-65-200A vận chuyển chất lỏng nhờ lực ly tâm

Bơm dầu truyền nhiệt RY100-65-200A vận chuyển chất lỏng theo nguyên lý của bơm ly tâm. Khi động cơ làm quay trục bơm và bánh công tác với tốc độ khoảng 2.900 vòng/phút, dầu truyền nhiệt đi vào tâm bánh công tác, sau đó được đẩy ra phía ngoài nhờ tác dụng của lực ly tâm.

Dầu đi vào tâm bánh công tác

Cửa hút của bơm được bố trí theo hướng trục. Khi bánh công tác quay, vùng áp suất thấp hình thành tại tâm bánh công tác, tạo điều kiện để dầu truyền nhiệt từ đường ống hút đi vào bên trong bơm.

Dòng dầu sau đó tiếp cận các cánh của bánh công tác để bắt đầu quá trình nhận năng lượng.

Bánh công tác tạo lực ly tâm

Khi bánh công tác quay nhanh, dầu truyền nhiệt chuyển động từ khu vực tâm ra phía ngoài. Quá trình này làm tăng vận tốc và năng lượng của dòng dầu.

Chính chuyển động quay của bánh công tác tạo ra tác dụng ly tâm, giúp chất lỏng được đưa liên tục từ cửa hút sang khu vực cửa xả.

Thân bơm dẫn dòng dầu đến cửa xả

Sau khi rời bánh công tác, dầu đi vào khoang thân bơm. Tại đây, dòng chất lỏng được dẫn về cửa xả, đồng thời một phần động năng được chuyển thành áp năng.

Cửa xả của RY100-65-200A được bố trí theo hướng tâm và theo phương thẳng đứng, giúp đưa dầu tiếp tục đi vào hệ thống tuần hoàn nhiệt.

Lực ly tâm giúp tạo lưu lượng và cột áp

Nhờ năng lượng truyền từ bánh công tác, bơm RY100-65-200A có thể đạt lưu lượng khoảng 94 m³/h và cột áp 44 m ở tốc độ 2.900 vòng/phút.

Khả năng tạo đồng thời lưu lượng và cột áp giúp bơm phù hợp với các hệ thống cần tuần hoàn dầu truyền nhiệt qua đường ống và thiết bị trao đổi nhiệt.

Quá trình vận chuyển diễn ra liên tục

Khi động cơ tiếp tục vận hành, bánh công tác quay liên tục và quá trình hút - đẩy cũng diễn ra liên tục. Dầu mới được hút vào tâm bánh công tác trong khi lượng dầu đã nhận năng lượng được đẩy ra cửa xả.

Nhờ đó, bơm duy trì dòng dầu tuần hoàn ổn định trong hệ thống gia nhiệt.

Bơm dầu truyền nhiệt RY100-65-200A vận chuyển chất lỏng nhờ lực ly tâm được tạo ra khi bánh công tác quay ở tốc độ cao. Dầu đi vào theo hướng trục, nhận năng lượng tại bánh công tác rồi được đẩy ra theo hướng tâm.

Nguyên lý này giúp RY100-65-200A duy trì lưu lượng 94 m³/h, cột áp 44 m và đáp ứng yêu cầu tuần hoàn dầu truyền nhiệt trong các hệ thống công nghiệp.

Bơm dầu truyền nhiệt RY100-65-200A sử dụng trong hệ thống gia nhiệt công nghiệp

Bơm dầu truyền nhiệt RY100-65-200A được sử dụng trong các hệ thống gia nhiệt công nghiệp có nhu cầu tuần hoàn dầu nóng liên tục. Model này có lưu lượng 94 m³/h, cột áp 44 m, tốc độ quay 2.900 vòng/phút và sử dụng động cơ 22 kW.

Vai trò của RY100-65-200A trong hệ thống gia nhiệt

Trong hệ thống gia nhiệt công nghiệp, RY100-65-200A làm nhiệm vụ đưa dầu truyền nhiệt từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt, sau đó tiếp tục tuần hoàn dầu quay trở lại hệ thống.

Quá trình tuần hoàn liên tục giúp duy trì dòng dầu nóng ổn định, hỗ trợ truyền nhiệt đều đến các công đoạn cần gia nhiệt.

Phù hợp với môi chất nhiệt độ cao

Dòng bơm RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất làm việc không vượt quá khoảng 350°C.

Đặc điểm này giúp RY100-65-200A phù hợp với các hệ thống dầu tải nhiệt trong nhiều lĩnh vực công nghiệp như dầu khí, hóa chất, cao su, nhựa, dược phẩm, dệt nhuộm, vật liệu làm đường, thực phẩm và chế biến gỗ.

Lưu lượng và cột áp phù hợp cho tuần hoàn dầu nóng

Lưu lượng 94 m³/h cho phép bơm vận chuyển lượng dầu truyền nhiệt tương đối lớn trong hệ thống.

Cột áp 44 m giúp bơm duy trì dòng chảy qua đường ống, van và các thiết bị nằm trên mạch tuần hoàn. Vì vậy, RY100-65-200A phù hợp với các hệ thống có yêu cầu thủy lực gần với điểm làm việc này.

Yêu cầu khi vận hành trong hệ thống gia nhiệt

Khi đưa RY100-65-200A vào hệ thống gia nhiệt công nghiệp, bơm cần được mồi đầy dầu trước khi khởi động và gia nhiệt từ từ.

Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ. Trong quá trình vận hành cần theo dõi lưu lượng, áp suất, độ rung và nhiệt độ ổ trục để duy trì trạng thái làm việc ổn định.

Bơm dầu truyền nhiệt RY100-65-200A sử dụng trong hệ thống gia nhiệt công nghiệp chủ yếu để tuần hoàn dầu nóng giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.

Với lưu lượng 94 m³/h, cột áp 44 m và khả năng làm việc với môi chất nhiệt độ cao, model này phù hợp với các hệ thống cần duy trì dòng dầu truyền nhiệt liên tục, ổn định và có yêu cầu vận hành ở nhiệt độ cao.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

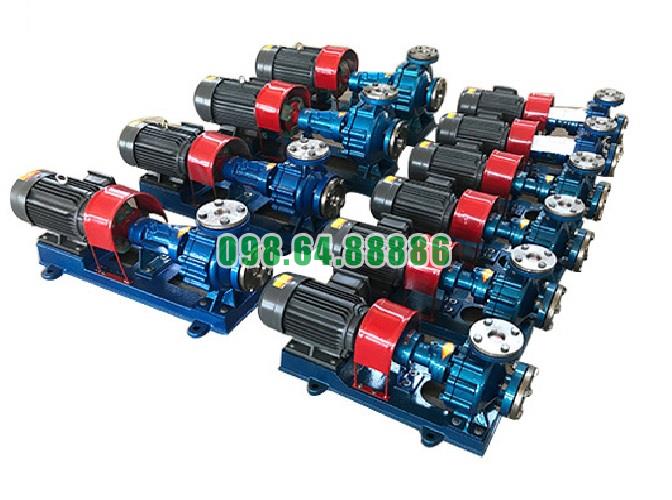

Hình ảnh thực tế bơm dầu truyền nhiệt RY
