Cánh bơm của Bơm dầu truyền nhiệt RY100-65-200 là bộ phận thuộc cụm rôto, được lắp trên trục bơm và cố định bằng đai ốc bánh công tác. Khi trục bơm quay, bánh công tác quay theo và truyền năng lượng cho dầu truyền nhiệt để tạo dòng chảy trong hệ thống.
Theo ký hiệu model RY100-65-200, số 200 thể hiện đường kính ngoài danh nghĩa của bánh công tác là 200 mm. Đây là thông số quan trọng vì kích thước bánh công tác có liên quan trực tiếp đến khả năng tạo lưu lượng và cột áp của bơm.
Khi bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút, dầu được đưa vào vùng tâm bánh công tác rồi chuyển động ra phía ngoài. Quá trình này giúp tạo ra dòng dầu liên tục từ cửa hút đến cửa xả.
Tại điểm làm việc chính, Bơm dầu truyền nhiệt RY100-65-200 đạt:
Như vậy, bánh công tác là chi tiết trực tiếp quyết định khả năng truyền năng lượng cho dòng dầu và duy trì lưu lượng yêu cầu của hệ thống.
Dòng bơm RY có các biến thể A, B, C, trong đó bánh công tác được tiện hoặc cắt giảm đường kính theo từng mức. Khi đường kính bánh công tác thay đổi, điểm làm việc của bơm cũng thay đổi.
Với model RY100-65-200, bánh công tác tiêu chuẩn cho phép bơm đạt điểm làm việc 100 m³/h tại cột áp 50 m. Trong khi đó, các phiên bản như RY100-65-200A, RY100-65-200B hoặc RY100-65-200C sử dụng bánh công tác đã được giảm đường kính, nên lưu lượng và cột áp cũng thấp hơn so với phiên bản tiêu chuẩn.
Điều này cho thấy kích thước bánh công tác có ảnh hưởng rõ rệt đến khả năng tạo dòng của bơm.
Khi lựa chọn Bơm dầu truyền nhiệt RY100-65-200, cần sử dụng đúng loại bánh công tác tương ứng với lưu lượng và cột áp yêu cầu. Nếu bánh công tác bị mòn, tắc hoặc thay đổi kích thước không phù hợp, lưu lượng thực tế có thể thấp hơn thiết kế.
Tài liệu của dòng RY không nêu chi tiết về số lượng cánh, góc cánh hoặc hình dạng biên dạng cánh của model RY100-65-200. Vì vậy, khi cần các thông số chế tạo cụ thể của bánh công tác, nên kiểm tra bản vẽ kỹ thuật hoặc thông tin trực tiếp từ nhà sản xuất.
Cánh bơm của Bơm dầu truyền nhiệt RY100-65-200 là bộ phận trực tiếp truyền năng lượng cho dầu và tạo ra dòng tuần hoàn trong hệ thống. Bánh công tác có đường kính danh nghĩa 200 mm, làm việc ở tốc độ 2.900 vòng/phút và tại điểm thiết kế có thể tạo lưu lượng 100 m³/h với cột áp 50 m.
Đường kính và tình trạng của bánh công tác ảnh hưởng trực tiếp đến lưu lượng. Vì vậy, việc lựa chọn đúng bánh công tác, giữ cánh bơm sạch và hạn chế mài mòn là yếu tố quan trọng để Bơm dầu truyền nhiệt RY100-65-200 duy trì đúng lưu lượng thiết kế.
Bơm dầu truyền nhiệt RY100-65-200 được cấu thành từ nhiều chi tiết cơ khí phối hợp với nhau để thực hiện nhiệm vụ hút, tăng áp và tuần hoàn dầu truyền nhiệt. Các chi tiết quan trọng gồm:
Thân bơm là bộ phận bao chứa dòng dầu và dẫn hướng chất lỏng từ bánh công tác ra cửa xả. Đây cũng là chi tiết chịu áp chính của bơm.
Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu truyền nhiệt. Khi quay, bánh công tác tạo lực ly tâm để đưa dầu từ tâm bánh công tác ra phía ngoài, từ đó hình thành quá trình hút và đẩy.
Trục bơm truyền mô-men từ động cơ đến bánh công tác. Trục phải làm việc ổn định, đồng tâm và chịu được tải trong quá trình bơm vận hành ở tốc độ khoảng 2.900 vòng/phút.
Đai ốc bánh công tác có nhiệm vụ cố định bánh công tác trên trục, bảo đảm bánh công tác không bị xê dịch trong quá trình quay.
Nắp bơm kết hợp với thân bơm tạo thành khoang làm việc của bơm. Bộ phận này đồng thời là vị trí lắp các chi tiết làm kín quanh trục.
Ổ bi có nhiệm vụ đỡ và định vị trục bơm, giúp rôto quay ổn định và hạn chế độ rung trong quá trình vận hành.
Thân ổ trục chứa các ổ bi và tạo kết cấu đỡ cho cụm rôto. Đây là bộ phận quan trọng giúp duy trì độ đồng tâm giữa trục, bánh công tác và cụm truyền động.
Phớt dầu giúp hạn chế dầu bôi trơn thoát ra khỏi khu vực ổ trục và ngăn tạp chất xâm nhập vào bên trong.
Bộ chèn làm kín được bố trí quanh trục bơm, có nhiệm vụ hạn chế dầu truyền nhiệt rò rỉ ra ngoài tại vị trí trục đi qua nắp bơm.
Nắp chặn ổ trục giúp cố định các chi tiết trong cụm ổ trục và bảo vệ khu vực ổ bi trong quá trình vận hành.
Giá đỡ liên kết cụm bơm với bệ máy, giúp duy trì độ ổn định cơ học và hạn chế rung động.
Ống dẫn dầu thuộc hệ thống bôi trơn của cụm ổ trục, giúp đưa dầu đến các vị trí cần bôi trơn trong quá trình làm việc.
Các chi tiết quan trọng của Bơm dầu truyền nhiệt RY100-65-200 gồm thân bơm, bánh công tác, trục bơm, nắp bơm, ổ bi, thân ổ trục, phớt dầu, bộ chèn làm kín, đai ốc bánh công tác, nắp chặn ổ trục, giá đỡ và ống dẫn dầu. Trong đó, bánh công tác và trục tạo chuyển động bơm, thân bơm dẫn dòng, ổ bi giữ rôto ổn định và bộ làm kín giúp hạn chế rò rỉ dầu trong quá trình vận hành.

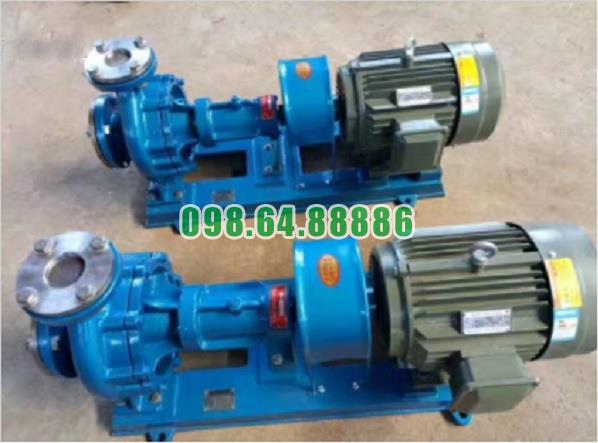

Bơm ly tâm dầu tải nhiệt RY100-65-200 cột áp 50 m, lưu lượng 100 m3/h, công suất 22 kW
