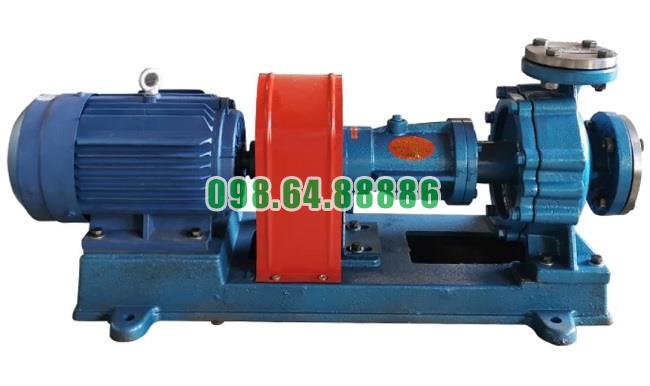

Bơm ly tâm chịu nhiệt RY65-40-250A công suất 7.5 kW, cột áp 51 m, lưu lượng 20 m3/h

Ưu điểm tiết kiệm không gian lắp đặt của Bơm dầu truyền nhiệt RY65-40-250A

Bơm dầu truyền nhiệt RY65-40-250A có lợi thế rõ rệt về khả năng tiết kiệm không gian nhờ kết cấu tập trung, bố trí bơm và động cơ trên cùng bệ máy, đồng thời giảm bớt hệ thống phụ trợ. Đây là ưu điểm phù hợp với các hệ thống gia nhiệt có mặt bằng hạn chế hoặc khu vực lắp đặt nhiều đường ống, van và thiết bị công nghệ.

Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW, model này vừa đáp ứng yêu cầu tuần hoàn dầu nóng vừa có thiết kế thuận lợi cho việc tối ưu diện tích lắp đặt.

Kết cấu đỡ một phía giúp giảm kích thước cụm bơm

RY65-40-250A sử dụng kết cấu đỡ một phía, trong đó thân bơm, trục, bánh công tác và cụm ổ trục được bố trí tập trung theo phương trục.

Cách tổ chức này giúp hạn chế số lượng cụm đỡ rời, làm cho tổng thể bơm gọn hơn và giảm diện tích chiếm chỗ trên mặt bằng.

Bơm và động cơ được bố trí chung trên một bệ

Một ưu điểm quan trọng giúp Bơm dầu truyền nhiệt RY65-40-250A tiết kiệm không gian lắp đặt là bơm và động cơ được lắp đồng tâm trên cùng một bệ máy.

Hai bộ phận truyền động trực tiếp qua khớp nối mềm, không cần sử dụng thêm hệ thống truyền động trung gian. Nhờ đó, cụm máy có bố cục đơn giản, dễ xác định vị trí và không làm phát sinh nhiều thiết bị xung quanh.

Cơ chế tản nhiệt tự nhiên giảm thiết bị phụ trợ

Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Đặc điểm này giúp giảm nhu cầu bố trí đường cấp nước, đường hồi nước và các thiết bị phục vụ làm mát. Khi số lượng đường ống phụ trợ giảm, khu vực xung quanh bơm trở nên thông thoáng hơn và dễ bố trí các thiết bị khác trong hệ thống gia nhiệt.

Đây là một trong những yếu tố trực tiếp tạo nên ưu điểm tiết kiệm không gian của RY65-40-250A.

Cụm ổ trục được bố trí tập trung

Hai bộ vòng bi được đặt trong cùng thân ổ trục để đỡ và định vị rôto.

Việc tích hợp các chi tiết đỡ vào một cụm giúp giảm sự phân tán của các bộ phận cơ khí. Nhờ đó, phần phía sau thân bơm có kết cấu gọn hơn, đồng thời vẫn thuận tiện khi cần kiểm tra và bảo dưỡng.

Cửa hút và cửa xả thuận lợi cho bố trí đường ống

RY65-40-250A có cửa hút bố trí theo hướng trục và cửa xả hướng tâm theo phương thẳng đứng.

Kiểu bố trí này giúp đường hút và đường đẩy được tổ chức tương đối rõ ràng quanh cụm bơm, hạn chế việc đường ống phải vòng qua nhiều bộ phận khác.

Cửa hút danh nghĩa 65 mm và cửa xả 40 mm cũng giúp việc xác định phương án kết nối đường ống trở nên thuận tiện hơn trong quá trình thiết kế mặt bằng.

Thuận lợi khi bố trí bơm dự phòng

Trong hệ thống gia nhiệt quan trọng, việc sử dụng một bơm làm việc và một bơm dự phòng là phương án thường được áp dụng.

Kết cấu gọn của RY65-40-250A giúp việc bố trí hai cụm bơm trong cùng khu vực thuận lợi hơn, đặc biệt ở những phòng máy có diện tích hạn chế.

Điều này giúp doanh nghiệp vừa duy trì khả năng dự phòng vừa không phải mở rộng quá nhiều diện tích khu vực đặt máy.

Tiết kiệm không gian nhưng vẫn cần khoảng trống bảo dưỡng

Ưu điểm tiết kiệm diện tích không có nghĩa là RY65-40-250A có thể được lắp sát hoàn toàn với các thiết bị xung quanh.

Khu vực đặt bơm vẫn cần chừa đủ khoảng trống để kiểm tra khớp nối, ổ bi, bộ làm kín và tháo các bộ phận khi bảo dưỡng. Đường ống hút và đẩy cũng phải có giá đỡ độc lập, không được truyền trọng lượng trực tiếp lên thân bơm.

Vì vậy, ưu điểm của RY65-40-250A nằm ở khả năng tối ưu mặt bằng lắp đặt nhưng vẫn đảm bảo không gian kỹ thuật cần thiết.

Đánh giá tổng thể

Ưu điểm tiết kiệm không gian lắp đặt của Bơm dầu truyền nhiệt RY65-40-250A đến từ kết cấu cơ khí tập trung, bơm và động cơ cùng nằm trên một bệ, cụm ổ trục tích hợp và cơ chế tản nhiệt tự nhiên.

Những đặc điểm này giúp giảm số lượng thiết bị phụ trợ, hạn chế diện tích chiếm chỗ và tạo điều kiện thuận lợi cho việc bố trí hệ thống đường ống xung quanh.

Bơm dầu truyền nhiệt RY65-40-250A có ưu điểm đáng chú ý về tiết kiệm không gian lắp đặt nhờ thiết kế gọn và bố trí các bộ phận hợp lý. Bơm sử dụng kết cấu đỡ một phía, truyền động trực tiếp qua khớp nối mềm, bơm và động cơ đặt chung trên bệ máy, đồng thời không cần hệ thống làm mát bằng nước truyền thống.

Với 20 m³/h, 51 m, 2.900 vòng/phút và công suất 7,5 kW, RY65-40-250A là lựa chọn phù hợp cho các hệ thống gia nhiệt cần tối ưu mặt bằng nhưng vẫn đảm bảo khả năng lắp đặt, vận hành và bảo dưỡng thuận tiện.

Ứng dụng tuần hoàn dầu tải nhiệt cho lò hơi bằng Bơm dầu truyền nhiệt RY65-40-250A

Ứng dụng tuần hoàn dầu tải nhiệt cho lò hơi bằng Bơm dầu truyền nhiệt RY65-40-250A tập trung vào nhiệm vụ đưa dầu truyền nhiệt lưu thông liên tục giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt. Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ quay 2.900 vòng/phút và công suất 7,5 kW, bơm phù hợp với các hệ thống có yêu cầu làm việc tương ứng.

Tuần hoàn dầu nóng từ lò đến thiết bị sử dụng nhiệt

Trong hệ thống gia nhiệt bằng dầu tải nhiệt, Bơm dầu truyền nhiệt RY65-40-250A hút dầu từ đường hồi và đẩy dầu qua khu vực gia nhiệt. Sau khi được nâng nhiệt, dầu tiếp tục được đưa đến các thiết bị cần sử dụng nhiệt.

Khi hoàn thành quá trình truyền nhiệt, dầu quay trở lại hệ thống và tiếp tục chu trình. Nhờ đó, dòng dầu nóng được duy trì liên tục trong suốt quá trình vận hành.

Tạo lưu lượng ổn định cho hệ thống

Lưu lượng tuần hoàn ảnh hưởng trực tiếp đến khả năng vận chuyển nhiệt. Với lưu lượng 20 m³/h, RY65-40-250A giúp duy trì lượng dầu cần thiết đi qua hệ thống khi điểm làm việc thực tế phù hợp.

Dòng dầu ổn định giúp nhiệt lượng được đưa từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt đều hơn, hạn chế tình trạng tuần hoàn yếu hoặc thiếu nhiệt.

Tạo cột áp để thắng trở lực đường ống

Hệ thống tuần hoàn dầu tải nhiệt thường gồm đường ống, van và các thiết bị trao đổi nhiệt, tạo ra nhiều tổn thất áp suất.

Cột áp 51 m của Bơm dầu truyền nhiệt RY65-40-250A giúp tạo áp lực để dầu vượt qua những trở lực này và duy trì vòng tuần hoàn kín của hệ thống.

Phù hợp với môi chất dầu tải nhiệt nhiệt độ cao

Dòng bơm RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Vì vậy, RY65-40-250A phù hợp với nhiệm vụ tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp.

Khi vận hành với dầu nóng, bơm cần được gia nhiệt sơ bộ, bảo đảm đầy môi chất và tăng nhiệt từ từ để hạn chế ảnh hưởng của giãn nở nhiệt.

Vai trò của RY65-40-250A đối với hệ thống gia nhiệt

Trong ứng dụng tuần hoàn dầu tải nhiệt cho lò hơi bằng Bơm dầu truyền nhiệt RY65-40-250A, bơm không phải thiết bị tạo nhiệt mà là thiết bị vận chuyển nhiệt.

Khả năng duy trì dòng dầu liên tục giúp nhiệt từ nguồn gia nhiệt được phân phối đến các thiết bị công nghệ, đồng thời đưa dầu sau truyền nhiệt quay trở lại để tiếp tục chu trình. Vì vậy, sự ổn định của bơm ảnh hưởng trực tiếp đến sự ổn định của toàn bộ vòng tuần hoàn dầu tải nhiệt.

Ứng dụng tuần hoàn dầu tải nhiệt cho lò hơi bằng Bơm dầu truyền nhiệt RY65-40-250A chủ yếu nhằm duy trì dòng dầu nóng liên tục, tạo cột áp để khắc phục trở lực và bảo đảm quá trình vận chuyển nhiệt trong hệ thống.

Với thông số 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW, Bơm dầu truyền nhiệt RY65-40-250A phù hợp với các hệ thống tuần hoàn dầu tải nhiệt có điểm làm việc tương ứng, góp phần duy trì quá trình cấp nhiệt ổn định và liên tục.
