Bơm dầu truyền nhiệt RY32-32-160 được thiết kế để duy trì chuyển động quay ổn định khi vận chuyển dầu nóng với lưu lượng 6 m³/h, cột áp 28 m và tốc độ 2.900 vòng/phút. Khả năng vận hành êm ái, ít rung động của bơm được hình thành từ sự phối hợp giữa cụm rôto, hệ thống ổ bi, khớp nối mềm và kết cấu lắp đồng tâm giữa bơm với động cơ.
Tuy nhiên, tài liệu kỹ thuật không khẳng định bơm hoàn toàn không rung trong mọi điều kiện. Mức độ êm ái của RY32-32-160 phụ thuộc trực tiếp vào chất lượng lắp đặt, độ đồng tâm, tình trạng ổ bi, khả năng mồi dầu và điểm làm việc thực tế của hệ thống.

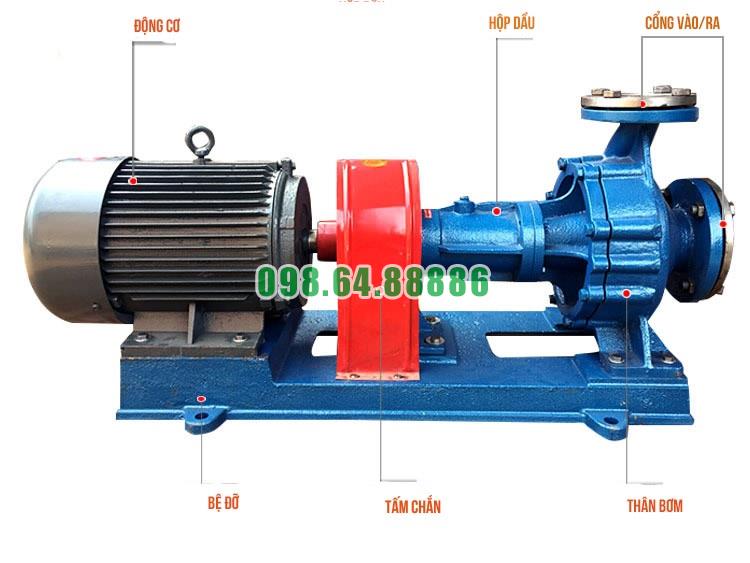

Cụm rôto của bơm RY gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác. Khi bơm hoạt động, toàn bộ cụm này quay liên tục ở tốc độ 2.900 vòng/phút để truyền năng lượng cho dòng dầu.
Thân ổ trục chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto. Việc giữ trục tại đúng vị trí giúp bánh công tác quay ổn định, hạn chế độ võng và giảm chuyển động lệch tâm trong quá trình vận hành.
Khi hai ổ bi được lắp đúng, bôi trơn đầy đủ và không có độ rơ bất thường, trục có thể duy trì chuyển động quay đều. Đây là yếu tố quan trọng giúp bơm dầu truyền nhiệt RY32-32-160 vận hành êm ái và hạn chế rung truyền sang thân bơm, bệ máy hoặc đường ống.
Bơm RY32-32-160 được kết nối với động cơ thông qua khớp nối mềm. Bộ phận này vừa truyền mô-men quay đến trục bơm, vừa hỗ trợ hấp thụ một phần rung động và tải va đập nhỏ phát sinh trong quá trình khởi động.
So với liên kết cứng trực tiếp, khớp nối mềm giúp chuyển động giữa động cơ và bơm ổn định hơn khi tải thay đổi nhẹ. Nhờ đó, lực tác động đột ngột lên trục, ổ bi và bánh công tác được hạn chế.
Khớp nối mềm chỉ có khả năng bù những sai lệch nhỏ và không thể thay thế việc căn chỉnh đồng tâm. Nếu trục bơm và trục động cơ bị lệch đáng kể, khớp nối vẫn tạo ra lực kéo lệch theo mỗi vòng quay, làm bơm rung và phát sinh tiếng ồn.
Độ đồng tâm giữa trục bơm và trục động cơ là điều kiện quan trọng nhất để RY32-32-160 vận hành ít rung. Theo hướng dẫn của nhà sản xuất, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, còn khe hở giữa hai đầu trục cần duy trì khoảng 2–3 mm.
Khi hai trục được căn chỉnh chính xác, mô-men từ động cơ được truyền theo đúng đường tâm. Trục bơm quay đều, lực tác động lên hai ổ bi được phân bố ổn định và bánh công tác không bị dao động bất thường.
Ngược lại, khi bơm và động cơ không đồng tâm, lực hướng kính tăng lên theo từng vòng quay. Với tốc độ 2.900 vòng/phút, sai lệch nhỏ cũng có thể tạo rung động lặp lại liên tục, làm nóng ổ bi, mòn khớp nối và tăng tiếng ồn. Vì vậy, căn chỉnh đồng tâm đúng giới hạn là cơ sở trực tiếp tạo nên khả năng vận hành êm ái của bơm dầu truyền nhiệt RY32-32-160.
Bơm và động cơ của dòng RY được lắp đồng tâm trên cùng một bệ máy. Cách bố trí này giúp hai thiết bị tạo thành một cụm thống nhất, hạn chế dịch chuyển tương đối khi vận hành.
Khi bệ máy được cân bằng và cố định chắc chắn trên móng, rung động từ động cơ và bơm được kiểm soát tốt hơn. Bu lông móng phải được siết đều để tránh hiện tượng bệ bị vênh hoặc một chân máy không tiếp xúc hoàn toàn với móng.
Nếu nền móng yếu, bệ máy không cân bằng hoặc bu lông bị lỏng, rung động có thể tăng lên dù bản thân trục và ổ bi vẫn còn tốt. Vì vậy, khả năng vận hành êm của RY32-32-160 phụ thuộc cả vào độ ổn định của vị trí lắp đặt.
Đường ống hút và đường ống xả phải có giá đỡ hoặc hệ thống treo độc lập. Không được để trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Khi đường ống tác động lực lên bơm, thân bơm có thể bị kéo lệch khỏi vị trí ban đầu. Độ đồng tâm giữa trục bơm và trục động cơ khi đó bị thay đổi, làm cụm rôto quay không ổn định và phát sinh rung động.
Tài liệu của nhà sản xuất xác định trọng lượng đường ống truyền lên bơm là một trong những nguyên nhân gây rung mạnh và tiếng ồn lớn. Do đó, việc đỡ đường ống độc lập có ảnh hưởng trực tiếp đến tính năng vận hành êm ái, ít rung động của RY32-32-160.
Trước khi khởi động, thân bơm phải được mồi đầy dầu và không khí cần được đẩy ra khỏi đường hút. Khi trong bơm còn không khí, bánh công tác không tiếp xúc đầy đủ với môi chất, làm dòng chảy bị gián đoạn và tạo ra dao động áp suất.
Không khí trong đường ống có thể khiến bơm rung, phát ra tiếng động bất thường và không đạt đủ lưu lượng. Vì vậy, trong quá trình mồi, cần quay khớp nối bằng tay để hỗ trợ đưa không khí ra ngoài trước khi cấp điện cho động cơ.
Khi thân bơm có đủ dầu và dòng hút liên tục, bánh công tác nhận môi chất đều hơn. Dòng dầu đi qua bơm ổn định giúp giảm dao động thủy lực và hỗ trợ RY32-32-160 vận hành êm hơn.
RY32-32-160 được thiết kế với lưu lượng 6 m³/h và cột áp 28 m tại tốc độ 2.900 vòng/phút. Bơm đạt trạng thái vận hành ổn định hơn khi điểm làm việc thực tế nằm gần vùng thông số thiết kế.
Nếu lưu lượng quá thấp, dòng chảy bên trong thân bơm có thể trở nên không ổn định. Dầu tuần hoàn không đều quanh bánh công tác sẽ tạo lực thủy lực mất cân bằng, làm tăng rung và tiếng ồn.
Tài liệu yêu cầu không vận hành bơm ở lưu lượng thấp hơn 30% lưu lượng thiết kế. Đối với RY32-32-160, mức 30% tương đương khoảng 1,8 m³/h. Nếu hệ thống bắt buộc làm việc dưới mức này, cần sử dụng bơm nhỏ hơn hoặc bố trí đường hồi để duy trì lưu lượng tối thiểu qua bơm.
Theo hướng dẫn khởi động của dòng RY, biên độ rung trong quá trình vận hành không được vượt quá 0,06 mm. Nếu rung động tăng bất thường, cần kiểm tra ngay thay vì tiếp tục để bơm hoạt động.
Giới hạn 0,06 mm là căn cứ để theo dõi tình trạng vận hành của bơm. Giá trị rung cần được đo tại vị trí phù hợp trên thân ổ trục bằng thiết bị chuyên dụng, thay vì chỉ đánh giá bằng cảm giác hoặc tiếng nghe.
Khi biên độ rung tăng, nguyên nhân có thể đến từ lệch tâm, ổ bi hỏng, đường ống tác động lực lên bơm hoặc có không khí trong dòng dầu. Đây cũng là những nguyên nhân gây rung mạnh và tiếng ồn lớn được nêu trong bảng xử lý sự cố của nhà sản xuất.
Ổ bi thiếu dầu, thiếu mỡ hoặc sử dụng sai chất bôi trơn sẽ làm tăng ma sát giữa các bề mặt chuyển động. Ma sát lớn khiến ổ bi nóng, phát ra tiếng kêu và làm trục quay không đều.
Tài liệu yêu cầu ổ bi phía bánh công tác được bôi trơn bằng dầu tải nhiệt sạch. Ổ bi phía khớp nối sử dụng mỡ gốc canxi hỗn hợp theo chủng loại được chỉ định. Lượng mỡ nạp cần phù hợp, không nên quá ít hoặc quá đầy.
Khi ổ bi được bôi trơn đúng, lực cản quay giảm và trục duy trì chuyển động ổn định hơn. Đây là điều kiện cần thiết để bơm RY32-32-160 hoạt động êm ái trong thời gian dài.
Tính năng vận hành êm ái, ít rung động của bơm dầu truyền nhiệt RY32-32-160 được hỗ trợ bởi cụm rôto có hai ổ bi đỡ và định vị, khớp nối mềm, bơm và động cơ lắp trên cùng bệ máy cùng yêu cầu căn chỉnh đồng tâm chính xác.
Khả năng ít rung không phải là đặc tính được bảo đảm trong mọi điều kiện. Bơm chỉ vận hành ổn định khi sai lệch đồng tâm không vượt quá 0,1 mm, đường ống được đỡ độc lập, thân bơm được mồi đầy dầu và lưu lượng được duy trì trong phạm vi phù hợp.
Trong quá trình hoạt động, biên độ rung cần được kiểm soát không vượt quá 0,06 mm. Nếu xuất hiện rung mạnh hoặc tiếng ồn bất thường, phải kiểm tra độ đồng tâm, ổ bi, đường ống và tình trạng không khí trong hệ thống. Việc tuân thủ những điều kiện này giúp RY32-32-160 duy trì chuyển động quay ổn định, giảm tiếng ồn và hạn chế rung động truyền sang toàn bộ hệ thống.

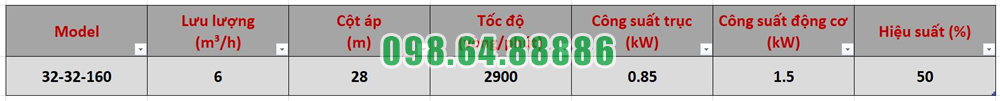

Bơm dầu truyền nhiệt RY32-32-160 có lưu lượng thiết kế 6 m³/h, cột áp 28 m, công suất động cơ 1,5 kW và tốc độ quay 2.900 vòng/phút. Theo hướng dẫn của nhà sản xuất, bơm không được vận hành ở lưu lượng thấp hơn 30% lưu lượng thiết kế. Vì vậy, lưu lượng tối thiểu của RY32-32-160 được xác định ở mức khoảng 1,8 m³/h.
Vận hành ở lưu lượng tối thiểu có nghĩa là bơm vẫn phải duy trì lượng dầu đi qua thân bơm không thấp hơn 1,8 m³/h. Đây không phải là trạng thái đóng gần hết đường xả để chỉ còn một lượng dầu rất nhỏ đi qua bơm. Nếu lưu lượng giảm dưới giới hạn này, dầu nóng có thể lưu lại lâu trong thân bơm, làm nhiệt độ cục bộ tăng và khiến bơm vận hành không ổn định.
Lưu lượng thiết kế của bơm RY32-32-160 là 6 m³/h. Giới hạn tối thiểu bằng 30% lưu lượng thiết kế được tính như sau:
6 m³/h × 30% = 1,8 m³/h.
Như vậy, trong quá trình vận hành, tổng lưu lượng dầu đi qua bơm cần được duy trì từ 1,8 m³/h trở lên. Nhà sản xuất không quy định RY32-32-160 phải làm việc chính xác tại 1,8 m³/h, mà chỉ xác định đây là giới hạn thấp nhất không nên vượt xuống.
Nếu hệ thống chỉ cần một lượng dầu nhỏ hơn 1,8 m³/h, không nên tiếp tục khép van xả để giảm toàn bộ dòng dầu qua bơm xuống dưới giới hạn. Trong trường hợp đó, tài liệu hướng dẫn lựa chọn bơm nhỏ hơn hoặc lắp đường hồi bypass tại cửa xả để duy trì lưu lượng tối thiểu qua bơm.
Trước khi khởi động, thân bơm phải được mồi đầy dầu truyền nhiệt. Trong quá trình mồi, cần quay khớp nối bằng tay để hỗ trợ đẩy không khí ra khỏi buồng bơm. Bơm không được khởi động khi bên trong chưa có đủ môi chất vì bánh công tác sẽ không tạo được dòng dầu ổn định.
Đối với dầu nóng, thân bơm cần được gia nhiệt sơ bộ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, còn tốc độ tăng nhiệt không được vượt quá 50°C mỗi giờ. Các điều kiện này đặc biệt quan trọng khi bơm chuẩn bị làm việc ở lưu lượng thấp vì lượng dầu đi qua thân bơm ít hơn so với điểm thiết kế.
Trước khi đóng điện, cần xác nhận van hút đã mở hoàn toàn. Không được khép van hút để tạo lưu lượng tối thiểu vì việc hạn chế dòng dầu ở đầu vào có thể làm bơm thiếu dầu, gây xâm thực và khiến dòng chảy tại tâm bánh công tác mất ổn định.
Khi khởi động RY32-32-160, van hút phải được mở hoàn toàn và van xả được đóng để giảm tải ban đầu. Sau khi động cơ đạt tốc độ ổn định và đồng hồ áp suất xả hiển thị áp suất, cần mở van xả từ từ để hình thành dòng tuần hoàn.
Bơm không được chạy với van xả đóng quá ba phút. Khi van xả đóng, dầu không thoát ra khỏi thân bơm nhưng bánh công tác vẫn tiếp tục truyền năng lượng cho lượng dầu bên trong. Điều này làm nhiệt độ dầu tăng nhanh và không được xem là trạng thái vận hành ở lưu lượng tối thiểu.
Sau khi dòng dầu đã được thiết lập, van xả mới được điều chỉnh để đưa lưu lượng về mức yêu cầu. Việc điều chỉnh cần thực hiện từ từ, tránh thay đổi đột ngột làm áp suất và dòng chảy dao động.
Lưu lượng của RY32-32-160 phải được điều chỉnh bằng van xả. Van hút cần được giữ mở hoàn toàn trong suốt thời gian bơm hoạt động.
Khi cần giảm lưu lượng, người vận hành khép từ từ van xả và theo dõi lưu lượng kế. Quá trình điều chỉnh phải dừng lại trước khi lưu lượng giảm xuống dưới 1,8 m³/h.
Không nên xác định lưu lượng tối thiểu chỉ dựa vào độ mở của van vì cùng một vị trí van có thể tạo ra các mức lưu lượng khác nhau tùy theo trở lực đường ống, nhiệt độ và đặc tính của dầu. Lưu lượng thực tế cần được theo dõi bằng lưu lượng kế như yêu cầu trong tài liệu vận hành.
Nếu hệ thống không có lưu lượng kế, người vận hành không thể kiểm soát chính xác giới hạn 1,8 m³/h chỉ bằng đồng hồ áp suất. Áp suất xả phản ánh trạng thái làm việc của hệ thống nhưng không thay thế được phép đo lưu lượng.
Khi nhu cầu sử dụng dầu của hệ thống thấp hơn 1,8 m³/h, đường bypass tại cửa xả là giải pháp giúp duy trì đủ lượng dầu đi qua bơm. Một phần dầu được đưa đến thiết bị sử dụng, phần còn lại được hồi qua đường bypass.
Ví dụ, nếu thiết bị chỉ cần 1 m³/h, bơm vẫn phải duy trì tổng lưu lượng qua thân bơm từ 1,8 m³/h trở lên. Khi đó, ít nhất khoảng 0,8 m³/h cần tiếp tục lưu thông qua đường bypass. Con số này chỉ là cách minh họa từ giới hạn lưu lượng; lưu lượng bypass thực tế phải được xác định theo lưu lượng đo được trên hệ thống.
Van trên đường bypass cần được điều chỉnh sao cho tổng lưu lượng đi qua bơm không thấp hơn giới hạn. Nếu nhu cầu tại thiết bị thay đổi, lưu lượng hồi cũng phải được điều chỉnh tương ứng để bảo đảm dòng dầu qua RY32-32-160 luôn được duy trì.
Đường bypass không có tác dụng nếu được đóng hoàn toàn trong khi van chính cũng bị khép khiến lưu lượng qua bơm xuống dưới 1,8 m³/h. Vì vậy, trạng thái của van bypass và lưu lượng kế cần được kiểm tra trong suốt thời gian vận hành tải thấp.
Khi RY32-32-160 làm việc gần giới hạn lưu lượng tối thiểu, cần theo dõi chặt chẽ lưu lượng, áp suất cửa xả, độ rung, nhiệt độ ổ trục và nhiệt độ thân bơm.
Lưu lượng phải duy trì ổn định từ 1,8 m³/h trở lên. Nếu lưu lượng dao động quanh giới hạn, nên điều chỉnh tăng nhẹ thay vì cố giữ đúng 1,8 m³/h, vì sai số của lưu lượng kế hoặc thay đổi trở lực hệ thống có thể làm lưu lượng thực tế giảm xuống dưới mức cho phép.
Nếu nhiệt độ thân bơm tăng bất thường trong khi nhiệt độ dầu của hệ thống không thay đổi, cần kiểm tra lại lưu lượng. Đây có thể là dấu hiệu lượng dầu qua bơm không đủ để đưa nhiệt ra khỏi buồng bơm.
Độ rung cũng phải được theo dõi. Tài liệu quy định biên độ rung không vượt quá 0,06 mm. Nếu xuất hiện rung động hoặc tiếng ồn bất thường, phải kiểm tra dòng dầu, tình trạng xả khí và điểm làm việc của bơm.
Việc để RY32-32-160 hoạt động dưới 1,8 m³/h làm giảm lượng dầu tuần hoàn qua bánh công tác và thân bơm. Năng lượng từ động cơ không được chuyển thành dòng chảy hữu ích đầy đủ mà có thể chuyển dần thành nhiệt trong lượng dầu bị giữ lại.
Khi dầu đã có nhiệt độ cao, sự tích tụ nhiệt này làm tăng tải nhiệt lên thân bơm, trục và bộ làm kín. Dòng dầu không ổn định cũng có thể gây rung động và tiếng ồn bất thường.
Do đó, giới hạn 1,8 m³/h phải được xem là lưu lượng tối thiểu qua bản thân bơm, không chỉ là lưu lượng được đưa đến thiết bị sử dụng. Nếu nhu cầu công nghệ thấp hơn mức này, phần dầu còn lại phải được duy trì bằng đường bypass hoặc cần lựa chọn model bơm có lưu lượng nhỏ hơn.
Nếu lưu lượng đang ổn định nhưng giảm xuống gần hoặc dưới 1,8 m³/h, trước tiên cần kiểm tra vị trí van xả và van bypass. Van hút phải được xác nhận đang mở hoàn toàn.
Tiếp theo cần kiểm tra bộ lọc đường hút, đường ống và bánh công tác vì cặn bẩn hoặc tắc nghẽn có thể làm giảm lượng dầu đi qua bơm. Tài liệu xác định trở lực đường ống lớn, bánh công tác bị tắc, tốc độ quay thấp, chiều quay sai và van hút đóng là những nguyên nhân khiến bơm không ra dầu hoặc lưu lượng rất nhỏ.
Không nên khắc phục lưu lượng thấp bằng cách tiếp tục cho bơm chạy trong thời gian dài để chờ dòng dầu tự ổn định. Nếu không thể đưa lưu lượng trở lại trên giới hạn, cần dừng bơm theo đúng trình tự để kiểm tra.
Trước khi dừng, cần giảm nhiệt độ môi chất xuống dưới 100°C. Trong thời gian hạ nhiệt, bơm vẫn phải duy trì dòng tuần hoàn đủ lớn, không được khép đường xả khiến lưu lượng giảm dưới mức tối thiểu.
Khi nhiệt độ dầu đã xuống dưới 100°C, van xả được đóng từ từ để tránh dòng chảy ngược. Sau đó mới dừng động cơ và để rôto giảm tốc tự nhiên.
Không nên dừng bơm đột ngột khi dầu còn nóng và lưu lượng đang quá thấp. Khi dòng tuần hoàn ngừng lại, nhiệt lượng có thể tập trung trong thân bơm và khu vực làm kín.
Cách vận hành bơm dầu truyền nhiệt RY32-32-160 ở lưu lượng tối thiểu phải dựa trên giới hạn 30% lưu lượng thiết kế. Với lưu lượng danh định 6 m³/h, bơm cần được duy trì ở mức từ khoảng 1,8 m³/h trở lên.
Bơm phải được mồi đầy dầu, van hút luôn mở hoàn toàn và lưu lượng được điều chỉnh từ từ bằng van xả. Lưu lượng thực tế cần được theo dõi bằng lưu lượng kế, không xác định chỉ dựa vào độ mở van hoặc áp suất cửa xả.
Khi nhu cầu của hệ thống thấp hơn 1,8 m³/h, cần lắp đường bypass tại cửa xả để phần dầu dư tiếp tục tuần hoàn qua bơm. Nếu hệ thống thường xuyên cần lưu lượng thấp hơn giới hạn này, giải pháp phù hợp theo tài liệu là lựa chọn một model bơm nhỏ hơn.
Trong suốt thời gian vận hành tải thấp, cần theo dõi lưu lượng, nhiệt độ thân bơm, nhiệt độ ổ trục, áp suất và độ rung. Không để bơm chạy với van xả đóng quá ba phút và không tiếp tục vận hành khi lưu lượng giảm dưới mức tối thiểu cho phép.

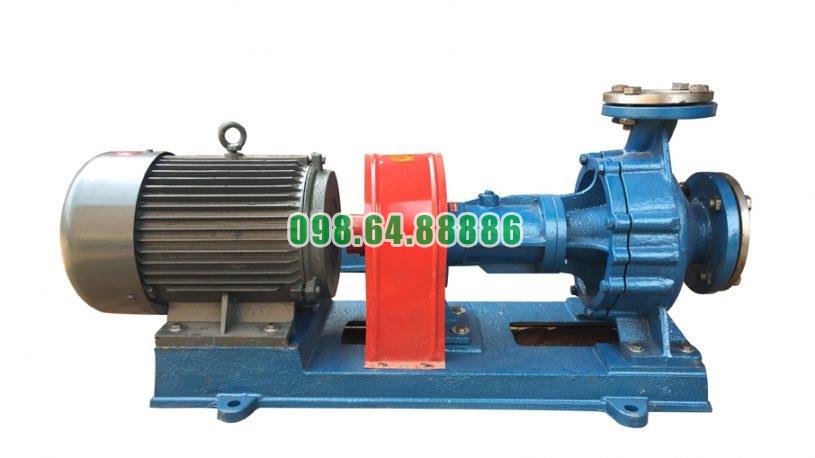

Bơm ly tâm chịu nhiệt RY32-32-160 lưu lượng 6 m3/h, công suất 1.5 kW, cột áp 28 m, tốc độ 2.900 vòng/phút
