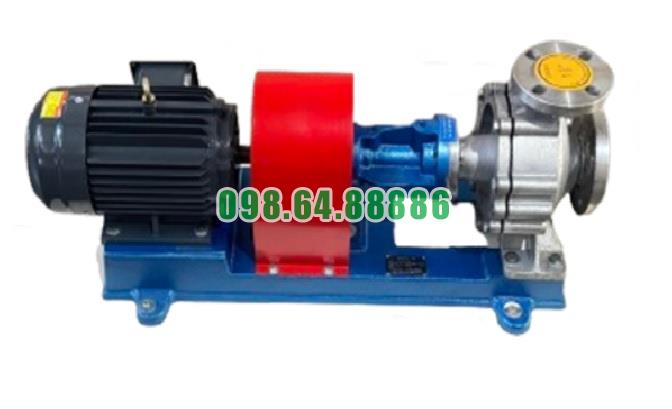

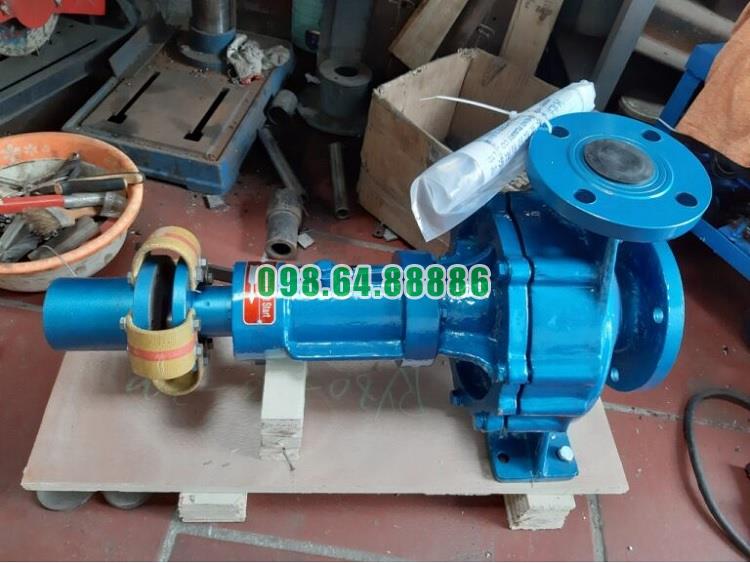

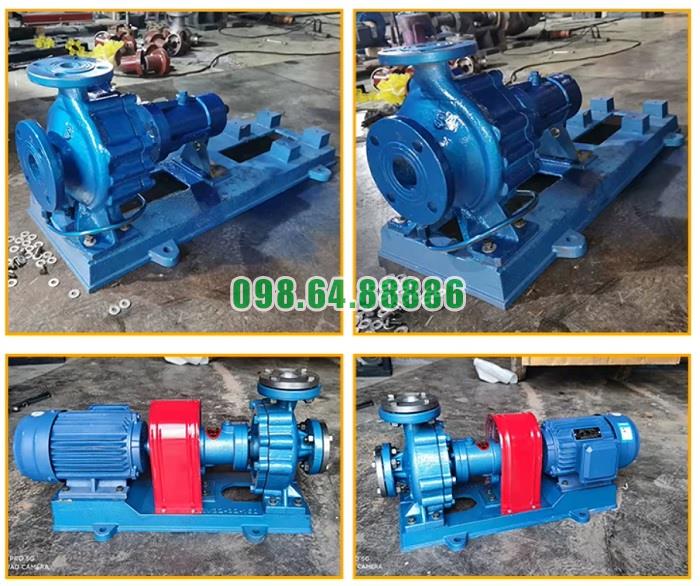

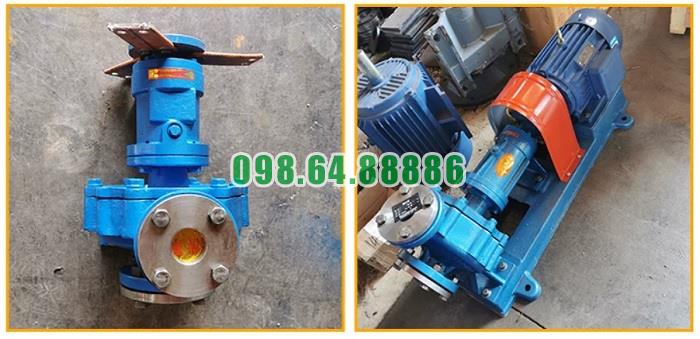

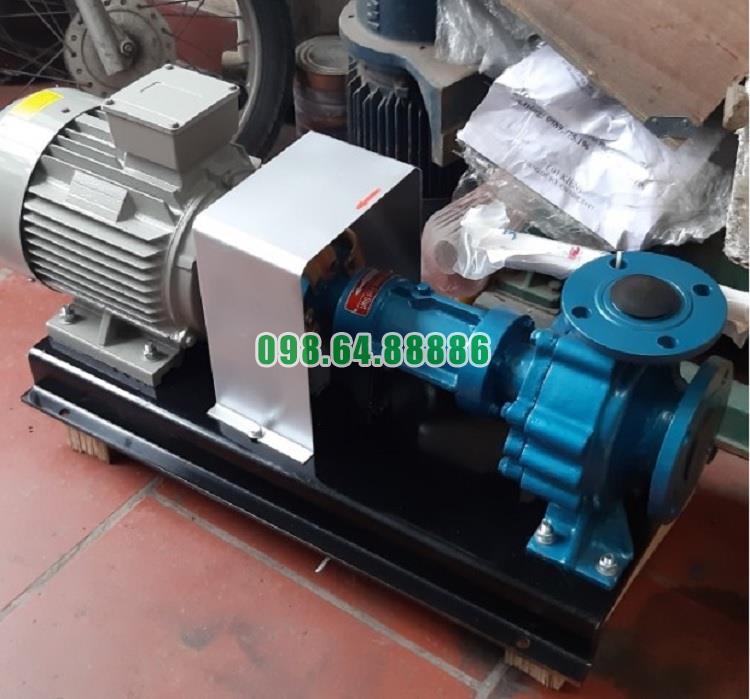

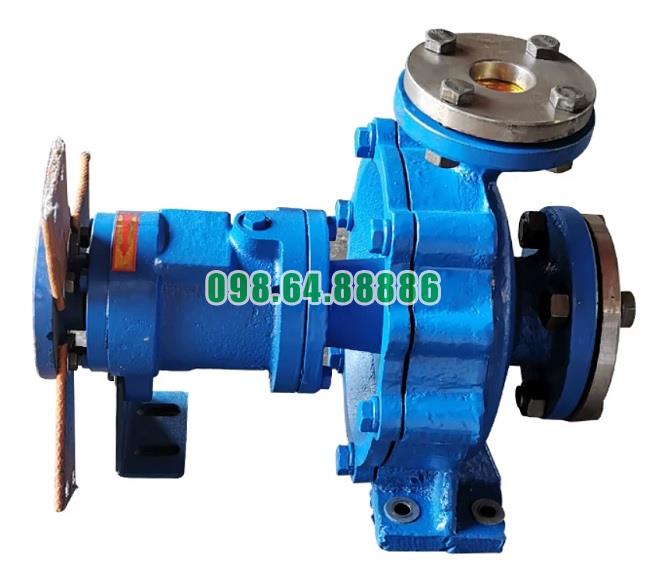

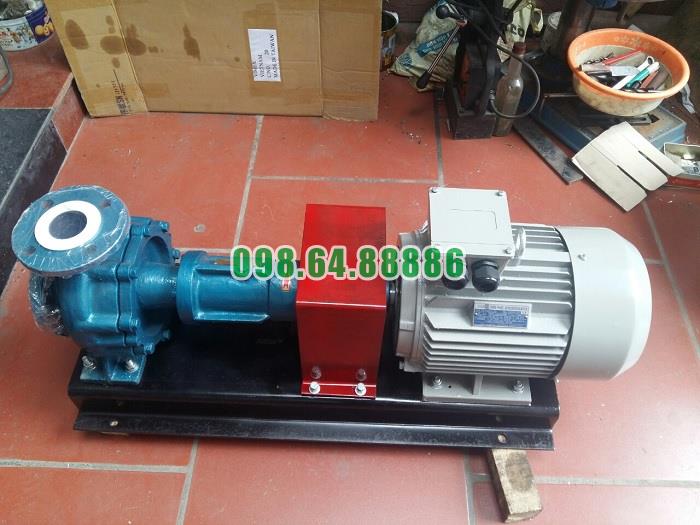

Bơm ly tâm dầu truyền nhiệt RY20-20-100 lưu lượng 1 m3/h, công suất 0.75 kW

Bơm dầu truyền nhiệt RY20-20-100 tạo dòng tuần hoàn liên tục như thế nào?

Bơm dầu truyền nhiệt RY20-20-100 tạo dòng tuần hoàn liên tục nhờ bánh công tác quay với tốc độ khoảng 2.800 vòng/phút, liên tục hút dầu vào tâm bơm và đẩy dầu ra đường ống xả.

Dầu đi vào tâm bánh công tác

Dầu truyền nhiệt từ đường ống hút đi vào cửa hút hướng trục và được dẫn đến tâm bánh công tác. Tại đây, áp suất thấp hơn khu vực cửa xả nên dầu liên tục được bổ sung vào buồng bơm.

Muốn quá trình hút diễn ra ổn định, thân bơm và đường hút phải luôn chứa đầy dầu, không có nhiều không khí và không bị tắc nghẽn.

Bánh công tác đẩy dầu ra ngoài

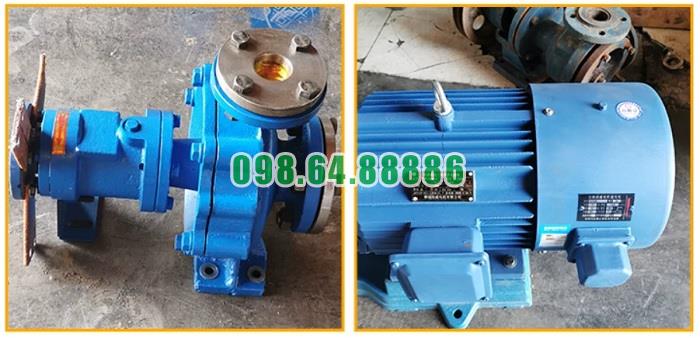

Động cơ 0,75 kW truyền chuyển động qua khớp nối và trục bơm đến bánh công tác. Khi bánh công tác quay, các cánh bơm cuốn dầu chuyển động từ tâm ra mép ngoài.

Lực ly tâm làm dầu tăng vận tốc và liên tục rời khỏi bánh công tác. Khi lượng dầu cũ được đẩy ra, vùng áp suất thấp tại tâm lại hút thêm dầu mới vào, tạo thành quá trình hút – đẩy liên tục.

Thân bơm chuyển vận tốc thành áp suất

Sau khi rời bánh công tác, dầu đi vào khoang dẫn của thân bơm. Tiết diện dòng chảy tăng dần làm vận tốc dầu giảm xuống và một phần động năng được chuyển thành áp suất.

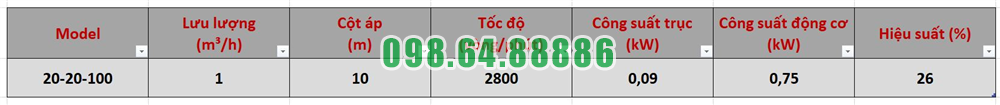

Nhờ đó, RY20-20-100 tạo cột áp khoảng 10 m, đủ để đưa dầu qua đường ống, thiết bị gia nhiệt và khu vực sử dụng nhiệt.

Dòng dầu quay trở lại bơm

Dầu từ cửa xả được đưa đến thiết bị sử dụng nhiệt, sau đó quay về đường hút của bơm. Chu trình này lặp lại liên tục:

Cửa hút → tâm bánh công tác → mép bánh công tác → thân bơm → cửa xả → hệ thống → quay lại cửa hút.

Với lưu lượng khoảng 1 m³/h, bơm duy trì dòng dầu đều trong hệ thống tuần hoàn quy mô nhỏ.

Điều kiện duy trì tuần hoàn ổn định

Để dòng tuần hoàn không bị gián đoạn, cần bảo đảm:

• Bơm luôn được mồi đầy dầu trước khi chạy.
• Van hút mở hoàn toàn và đường hút thông thoáng.
• Bánh công tác quay đúng chiều.
• Không để bơm chạy khô hoặc đóng van xả quá lâu.
• Không vận hành liên tục ở lưu lượng quá thấp.
• Lắp đường bypass nếu hệ thống thường xuyên giảm lưu lượng.

Bơm dầu truyền nhiệt RY20-20-100 tạo dòng tuần hoàn liên tục bằng cách dùng bánh công tác quay để hút dầu vào tâm, tăng vận tốc dòng dầu và đẩy dầu ra cửa xả với áp suất cao hơn. Chu trình hút – tăng tốc – tăng áp diễn ra liên tục, giúp duy trì lưu lượng khoảng 1 m³/h trong hệ thống dầu truyền nhiệt.

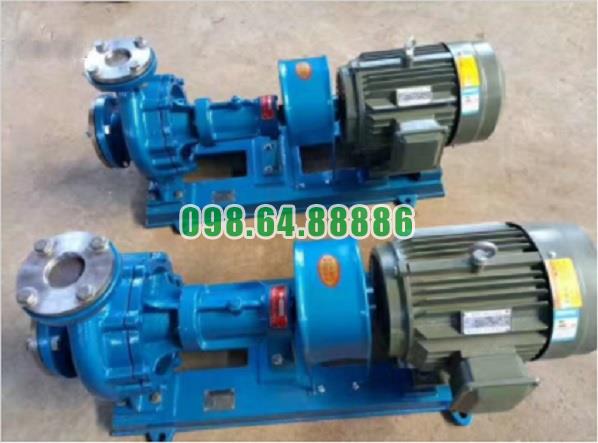

Khả năng hoạt động liên tục bền bỉ của Bơm dầu truyền nhiệt RY20-20-100

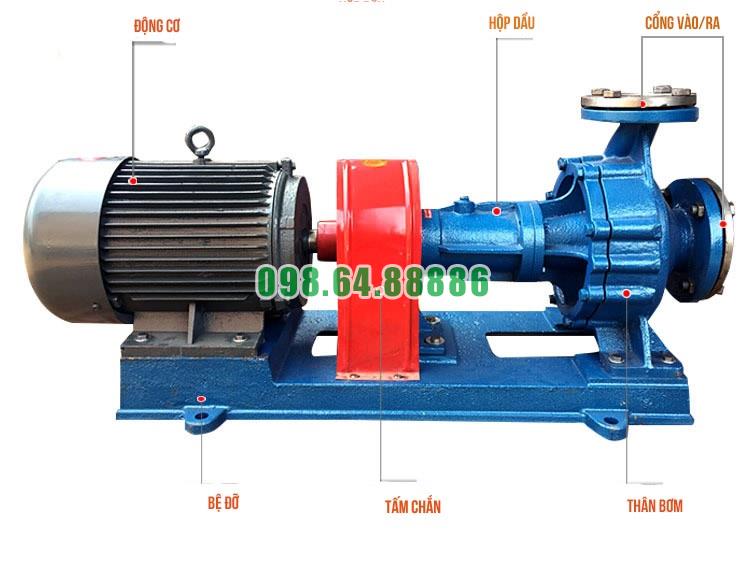

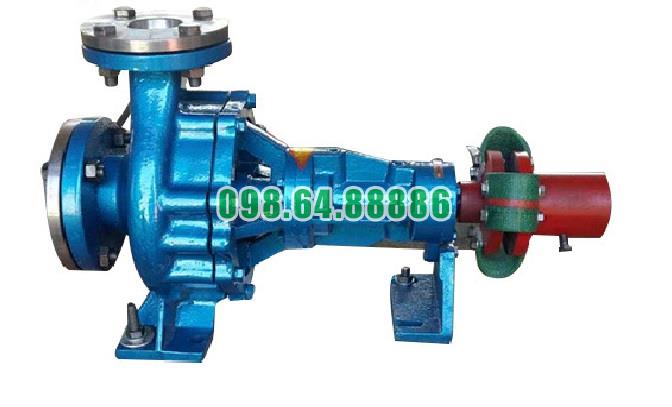

Bơm dầu truyền nhiệt RY20-20-100 được thiết kế để duy trì dòng dầu tuần hoàn ổn định trong thời gian dài. Khả năng hoạt động liên tục của bơm đến từ kết cấu trục ngang chắc chắn, cụm ổ bi đỡ trục, hệ thống bôi trơn và thiết kế tản nhiệt tự nhiên.

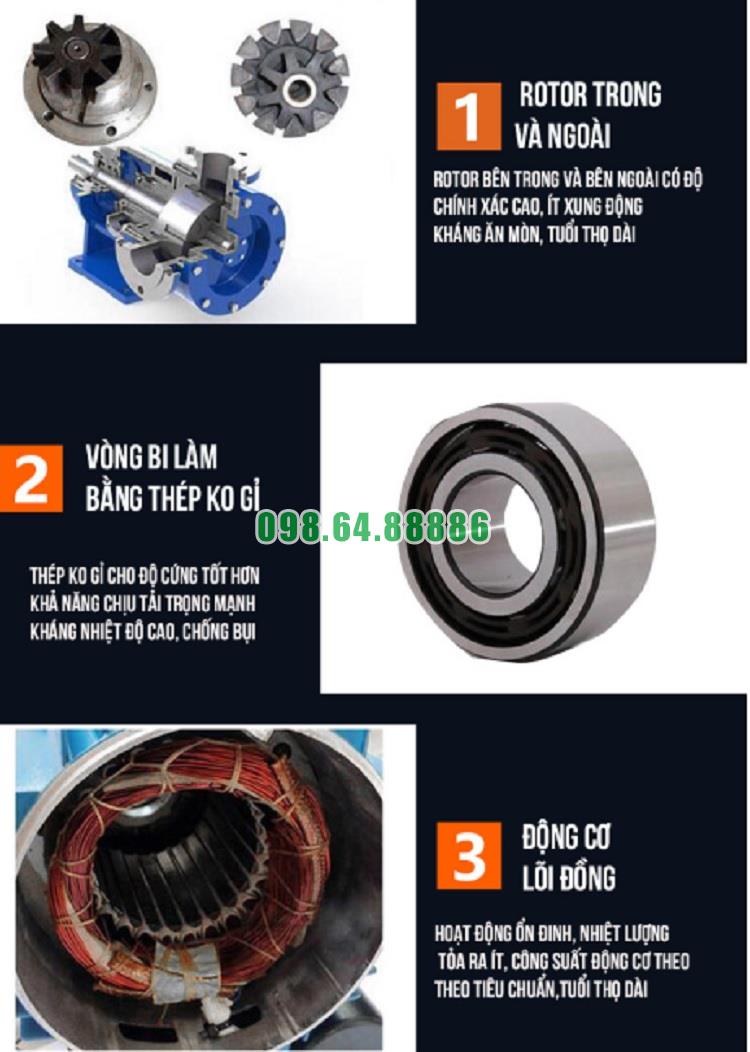

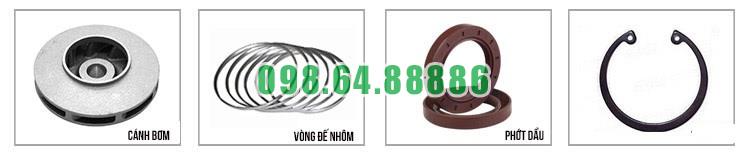

Cụm ổ bi giữ trục quay ổn định

Trục bơm được đỡ và định vị bằng hai ổ bi đặt trong thân ổ trục. Cấu tạo này giúp hạn chế độ võng, rung động và dịch chuyển của trục khi bánh công tác quay ở tốc độ khoảng 2.800 vòng/phút.

Khi ổ bi được bôi trơn đầy đủ, trục và bánh công tác có thể duy trì chuyển động ổn định trong thời gian dài mà không phát sinh ma sát quá mức.

Thiết kế tản nhiệt tự nhiên

Thân ổ trục được bố trí cách xa thân bơm nóng thông qua giá đỡ trung tâm. Khoảng cách này giúp nhiệt phát tán ra không khí trước khi truyền đến ổ bi và chất bôi trơn.

Thiết kế tản nhiệt tự nhiên hạn chế tình trạng ổ bi quá nóng, dầu mỡ bôi trơn nhanh biến chất và phớt dầu bị lão hóa khi bơm vận hành liên tục.

Hệ thống bôi trơn bảo vệ ổ bi

Khoang ổ trục được cấp dầu tải nhiệt sạch hoặc mỡ bôi trơn phù hợp. Lớp bôi trơn làm giảm ma sát giữa các bề mặt chuyển động, hạn chế mài mòn và giúp kiểm soát nhiệt độ ổ bi.

Muốn Bơm dầu truyền nhiệt RY20-20-100 hoạt động bền bỉ, cần duy trì đủ dầu bôi trơn, loại bỏ bọt khí và kiểm tra định kỳ tình trạng ổ bi.

Khớp nối mềm giảm rung động

Khớp nối mềm truyền mô-men từ động cơ đến trục bơm, đồng thời hấp thụ một phần rung động và va đập khi khởi động. Nhờ đó, tải trọng tác động lên trục và ổ bi được giảm bớt.

Khớp nối chỉ phát huy hiệu quả khi trục động cơ và trục bơm được căn chỉnh đồng tâm chính xác.

Bánh công tác vận hành liên tục

Bánh công tác đường kính danh nghĩa 100 mm được lắp chắc chắn trên trục. Khi quay, bánh công tác tạo dòng dầu liên tục với lưu lượng khoảng 1 m³/h và cột áp 10 m.

Dòng dầu ổn định vừa bảo đảm khả năng truyền nhiệt, vừa hạn chế dầu bị giữ quá lâu trong thân bơm và phát sinh quá nhiệt cục bộ.

Điều kiện để bơm hoạt động bền bỉ

Bơm dầu truyền nhiệt RY20-20-100 có thể vận hành liên tục khi:

• Thân bơm luôn được mồi đầy dầu, không chạy khô.
• Dầu tải nhiệt sạch và không chứa hạt rắn.
• Bơm được gia nhiệt từ từ trước khi vận hành ở nhiệt độ cao.
• Trục bơm và động cơ được căn chỉnh đồng tâm.
• Ổ bi được bôi trơn đúng loại và đủ lượng.
• Lưu lượng không thấp hơn mức tối thiểu cho phép.
• Đường ống có giá đỡ riêng, không truyền tải trọng lên thân bơm.
• Rung động, tiếng ồn và nhiệt độ ổ trục được kiểm tra thường xuyên.

Khả năng hoạt động liên tục bền bỉ của Bơm dầu truyền nhiệt RY20-20-100 được tạo nên bởi cụm ổ bi chắc chắn, hệ thống bôi trơn, khớp nối mềm và thiết kế tản nhiệt tự nhiên. Khi được lắp đặt đúng, duy trì đủ dầu và bảo dưỡng định kỳ, bơm có thể giữ dòng dầu tuần hoàn ổn định trong các hệ thống gia nhiệt làm việc kéo dài.
