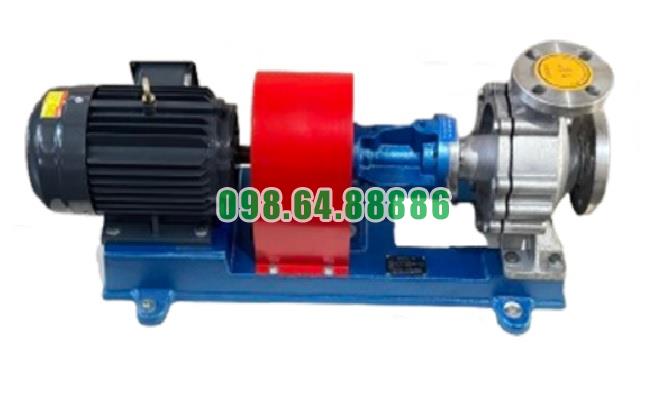

Name: Bơm ly tâm chịu nhiệt RY50-32-200A công suất 4 kW, lưu lượng 16 m3/h, cột áp 32 m, tốc độ 2900 vòng/phút
Brand: vGing
SKU: RY50-32-200A
Availability: InStock
Rating: 5 (1 reviews)

Bơm ly tâm chịu nhiệt RY50-32-200A công suất 4 kW, lưu lượng 16 m3/h, cột áp 32 m, tốc độ 2900 vòng/phút

Giải pháp gia nhiệt lò sấy gỗ sử dụng Bơm dầu truyền nhiệt RY50-32-200A

Giải pháp gia nhiệt lò sấy gỗ sử dụng Bơm dầu truyền nhiệt RY50-32-200A phù hợp với hệ thống sấy sử dụng dầu tải nhiệt làm môi chất trung gian. Bơm đảm nhiệm nhiệm vụ tuần hoàn dầu nóng liên tục giữa nguồn gia nhiệt và bộ trao đổi nhiệt của lò sấy, giúp nhiệt lượng được vận chuyển đến khu vực sấy ổn định và liên tục.

Với lưu lượng 16 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút và động cơ 4 kW, RY50-32-200A có thể được lựa chọn cho hệ thống sấy gỗ khi yêu cầu thủy lực của đường dầu phù hợp với điểm làm việc này.

Nguyên lý gia nhiệt lò sấy gỗ bằng dầu truyền nhiệt

Trong hệ thống này, nhiệt không được đưa trực tiếp từ nguồn đốt vào gỗ mà được truyền thông qua một vòng tuần hoàn dầu tải nhiệt.

Quá trình cơ bản gồm:

Nguồn gia nhiệt → dầu truyền nhiệt nóng → RY50-32-200A → bộ trao đổi nhiệt trong lò sấy → dầu hồi về nguồn gia nhiệt.

RY50-32-200A duy trì chuyển động của dầu trong vòng tuần hoàn. Dầu sau khi được gia nhiệt được bơm đến bộ trao đổi nhiệt, tại đây nhiệt được truyền sang không khí trong buồng sấy. Sau khi giảm nhiệt, dầu quay trở lại nguồn gia nhiệt và tiếp tục chu trình.

RY50-32-200A duy trì lưu lượng dầu 16 m³/h

Một yêu cầu quan trọng của lò sấy sử dụng dầu tải nhiệt là dòng dầu phải được tuần hoàn liên tục.

RY50-32-200A đạt lưu lượng 16 m³/h tại điểm làm việc thiết kế. Dòng dầu liên tục giúp đưa nhiệt từ nguồn gia nhiệt đến bộ trao đổi nhiệt của lò sấy thay vì để nhiệt tập trung tại một khu vực.

Khi lưu lượng được lựa chọn phù hợp với công suất nhiệt của lò và kích thước bộ trao đổi nhiệt, quá trình truyền nhiệt có điều kiện diễn ra ổn định hơn.

Cột áp 32 m giúp dầu vượt qua trở lực hệ thống sấy

Đường tuần hoàn dầu của lò sấy có thể gồm đường ống, van, co cút và bộ trao đổi nhiệt. Các thành phần này tạo ra tổn thất áp suất mà bơm phải vượt qua để duy trì dòng dầu.

RY50-32-200A có cột áp 32 m tại lưu lượng 16 m³/h.

Do đó, khi thiết kế giải pháp gia nhiệt lò sấy gỗ, tổng trở lực của vòng dầu cần được tính toán để bảo đảm phù hợp với đặc tính 16 m³/h – 32 m của bơm.

Bơm giúp nhiệt được vận chuyển liên tục đến lò sấy

Điểm quan trọng nhất của RY50-32-200A trong hệ thống này là vận chuyển nhiệt thông qua dòng dầu tuần hoàn.

Khi động cơ 4 kW làm bánh công tác quay ở khoảng 2.900 vòng/phút, dầu nhận năng lượng từ bơm và liên tục di chuyển trong đường ống.

Nhờ đó, nhiệt lượng được đưa từ nguồn gia nhiệt tới bộ trao đổi nhiệt một cách liên tục:

Dầu được làm nóng → bơm đến lò sấy → truyền nhiệt → dầu nguội hơn quay về → được gia nhiệt lại.

Chu trình được duy trì trong suốt thời gian sấy.

Khả năng làm việc với dầu truyền nhiệt nhiệt độ cao

Dòng bơm RY được thiết kế cho chất lỏng nhiệt độ cao, với nhiệt độ môi chất theo tài liệu không vượt quá 350°C.

Đây là đặc điểm phù hợp với hệ thống gia nhiệt lò sấy bằng dầu tải nhiệt, bởi bơm phải tiếp xúc trực tiếp với dầu nóng trong suốt quá trình tuần hoàn.

Tuy nhiên, nhiệt độ thực tế của hệ thống sấy gỗ phải được xác định theo yêu cầu công nghệ sấy, dầu tải nhiệt và thiết bị trao đổi nhiệt; không có nghĩa phải vận hành bơm ở mức 350°C.

Bố trí RY50-32-200A trong hệ thống lò sấy

Một vòng tuần hoàn cơ bản có thể bố trí theo hướng:

Lò gia nhiệt dầu → đường dầu nóng → RY50-32-200A → bộ trao đổi nhiệt lò sấy → đường dầu hồi → lò gia nhiệt dầu.

Trong thực tế, vị trí chính xác của bơm trên đường cấp hoặc đường hồi cần được đơn vị thiết kế hệ thống xác định dựa trên nhiệt độ, áp suất, khả năng hút của bơm và cấu hình tổng thể.

Điểm quan trọng là cửa hút của bơm phải luôn được cấp đủ dầu, hạn chế không khí xâm nhập và tránh điều kiện hút bất lợi.

Bộ trao đổi nhiệt nhận nhiệt từ dòng dầu tuần hoàn

RY50-32-200A không trực tiếp thổi khí nóng vào gỗ. Vai trò của bơm là đưa dầu nóng đến bộ trao đổi nhiệt.

Tại bộ trao đổi nhiệt, năng lượng nhiệt từ dầu được truyền sang không khí. Hệ thống quạt tuần hoàn của lò sấy sau đó đưa không khí nóng đi qua khu vực chứa gỗ.

Như vậy, chuỗi truyền nhiệt có thể hiểu theo hướng:

Nhiệt từ nguồn → dầu tải nhiệt → bộ trao đổi nhiệt → không khí nóng → gỗ.

Trong chuỗi này, RY50-32-200A đảm nhiệm mắt xích quan trọng là duy trì dòng dầu giữa nguồn nhiệt và bộ trao đổi nhiệt.

Gia nhiệt từ từ khi khởi động hệ thống

Vì RY50-32-200A làm việc với dầu nóng, quá trình đưa lò sấy vào hoạt động cần tăng nhiệt từ từ.

Đối với dòng RY, tốc độ tăng nhiệt được yêu cầu không vượt quá 50°C/giờ, đồng thời chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không vượt quá 40°C trong quá trình gia nhiệt sơ bộ.

Điều này giúp thân bơm và các chi tiết cơ khí tăng nhiệt tương đối đồng đều, hạn chế tác động của thay đổi nhiệt độ đột ngột.

Không dừng tuần hoàn dầu khi hệ thống còn quá nóng

Một yêu cầu đặc biệt quan trọng với giải pháp gia nhiệt lò sấy gỗ bằng dầu truyền nhiệt là không nên dừng bơm ngay khi dầu vẫn đang ở nhiệt độ cao.

Theo yêu cầu vận hành của dòng RY, chỉ dừng bơm khi nhiệt độ môi chất đã giảm xuống dưới 100°C.

Điều này giúp dầu tiếp tục tuần hoàn trong giai đoạn hạ nhiệt, tránh tình trạng dòng dầu ngừng đột ngột khi hệ thống vẫn còn tích tụ lượng nhiệt lớn.

Duy trì lưu lượng tối thiểu qua RY50-32-200A

RY50-32-200A có lưu lượng thiết kế 16 m³/h và không nên vận hành dưới 30% lưu lượng thiết kế.

Mức tối thiểu tương ứng khoảng:

16 × 30% = 4,8 m³/h.

Vì vậy, hệ thống điều khiển nhiệt của lò sấy không nên giảm nhiệt bằng cách đóng van khiến lưu lượng qua bơm giảm xuống quá thấp trong thời gian dài.

Nếu công nghệ yêu cầu thay đổi lượng nhiệt cấp cho lò, phương án điều khiển cần đồng thời bảo đảm bơm vẫn có lưu lượng tuần hoàn phù hợp.

Có thể bố trí bơm dự phòng cho lò sấy hoạt động liên tục

Đối với lò sấy gỗ vận hành liên tục, việc dòng dầu ngừng tuần hoàn có thể làm gián đoạn quá trình cấp nhiệt.

Vì vậy, hệ thống quan trọng có thể bố trí theo phương án:

01 RY50-32-200A vận hành + 01 bơm dự phòng.

Khi cần bảo dưỡng bơm chính, bơm dự phòng có thể được đưa vào vận hành để duy trì vòng tuần hoàn dầu và giảm thời gian dừng hệ thống.

Điều kiện để RY50-32-200A phù hợp với một lò sấy cụ thể

Không nên lựa chọn RY50-32-200A chỉ dựa trên việc đây là bơm dầu truyền nhiệt. Model chỉ thực sự phù hợp khi tính toán hệ thống cho kết quả gần với:

Lưu lượng yêu cầu: 16 m³/h

Cột áp yêu cầu: 32 m

Ngoài ra còn phải xác định công suất nhiệt của lò, loại dầu tải nhiệt, nhiệt độ dầu cấp và hồi, kích thước đường ống, trở lực bộ trao đổi nhiệt và tổng tổn thất áp suất.

Nếu lò sấy yêu cầu lưu lượng hoặc cột áp khác đáng kể, cần lựa chọn model RY khác thay vì ép RY50-32-200A hoạt động ngoài vùng phù hợp.

Giải pháp gia nhiệt lò sấy gỗ sử dụng Bơm dầu truyền nhiệt RY50-32-200A được xây dựng trên nguyên tắc dùng bơm để duy trì vòng tuần hoàn dầu nóng giữa nguồn gia nhiệt và bộ trao đổi nhiệt của lò sấy.

Với lưu lượng 16 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút và động cơ 4 kW, RY50-32-200A có khả năng đảm nhiệm nhiệm vụ tuần hoàn dầu khi đặc tính thủy lực của hệ thống phù hợp. Dòng dầu được bơm liên tục đến bộ trao đổi nhiệt, truyền nhiệt cho không khí trong lò rồi quay trở lại nguồn gia nhiệt để tiếp tục chu trình.

Giá trị chính của RY50-32-200A trong giải pháp này nằm ở khả năng duy trì dòng dầu truyền nhiệt liên tục và tạo cột áp cần thiết cho vòng tuần hoàn, từ đó giúp nguồn nhiệt được vận chuyển ổn định đến lò sấy gỗ trong suốt quá trình vận hành.
