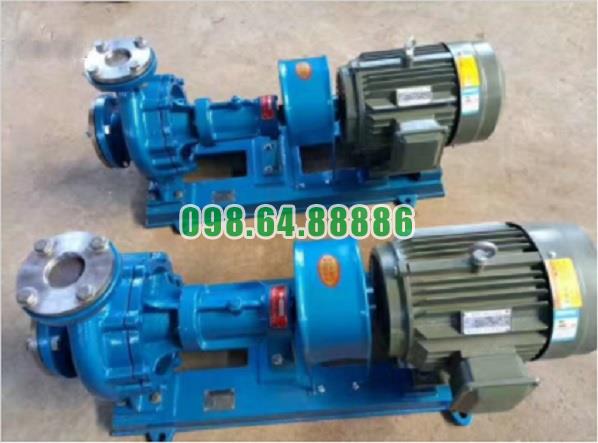

Bơm ly tâm dầu tải nhiệt RY50-32-160 cột áp 30 m, công suất 3 kW, lưu lượng 12.5 m3/h, tốc độ quay 2900 vòng/phút

Đặc điểm nổi bật về thiết kế tản nhiệt tự nhiên của bơm dầu truyền nhiệt RY50-32-160

Bơm dầu truyền nhiệt RY50-32-160 được thiết kế chuyên dùng cho hệ thống tuần hoàn dầu nóng, vì vậy khả năng kiểm soát nhiệt tại cụm bơm có ý nghĩa đặc biệt quan trọng. Một trong những đặc điểm nổi bật của dòng bơm này là sử dụng cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống. Thiết kế này giúp kết cấu bơm gọn hơn, giảm thiết bị phụ trợ và thuận tiện khi vận hành trong hệ thống cấp nhiệt công nghiệp.

Không cần hệ thống nước làm mát riêng

Điểm nổi bật nhất trong thiết kế tản nhiệt của RY50-32-160 là không cần bố trí một hệ thống nước làm mát riêng cho cụm bơm. Trong quá trình làm việc, bơm sử dụng chính kết cấu của cụm máy để hỗ trợ phân tán nhiệt ra môi trường xung quanh.

Việc loại bỏ hệ thống nước làm mát giúp giảm đường ống cấp nước, đường hồi nước, van và các bộ phận phụ trợ đi kèm. Nhờ đó, hệ thống bơm dầu truyền nhiệt trở nên đơn giản và dễ bố trí hơn.

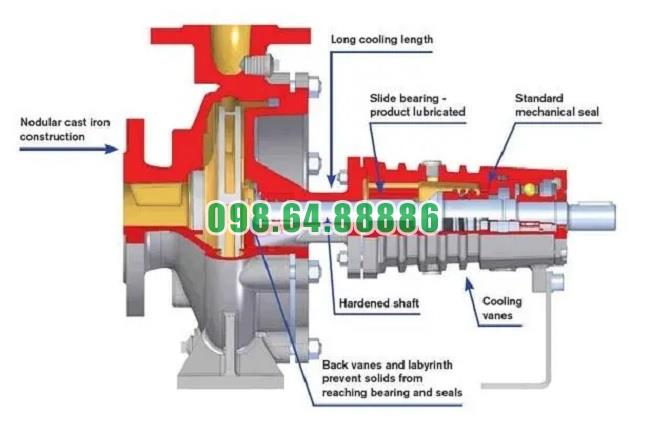

Kết cấu tản nhiệt phù hợp với dầu truyền nhiệt nhiệt độ cao

RY50-32-160 làm việc trực tiếp với dầu truyền nhiệt nóng nên thân bơm là khu vực tiếp nhận lượng nhiệt lớn nhất. Thiết kế của bơm được tổ chức theo hướng tách khu vực thủy lực chứa dầu nóng với cụm ổ trục và truyền động thông qua các bộ phận kết cấu trung gian.

Cách bố trí này giúp hạn chế ảnh hưởng trực tiếp của nhiệt độ cao đến ổ bi và các chi tiết truyền động. Đây là yếu tố quan trọng để trục bơm có thể duy trì trạng thái quay ổn định trong quá trình vận hành liên tục.

Tản nhiệt qua kết cấu và bề mặt bơm

Trong quá trình vận hành, nhiệt từ dầu nóng truyền sang thân bơm và các bộ phận liên kết. Nhiệt sau đó được phân tán dần qua kết cấu kim loại và giải phóng ra không khí xung quanh.

Quá trình này diễn ra tự nhiên, không cần sử dụng thêm dòng nước làm mát tuần hoàn. Vì vậy, khu vực lắp đặt RY50-32-160 nên có không gian thông thoáng, tránh che kín cụm bơm làm ảnh hưởng đến khả năng giải phóng nhiệt ra môi trường.

Giảm ảnh hưởng nhiệt đến cụm ổ bi

Ổ bi là bộ phận cần được bảo vệ khỏi nhiệt độ quá cao vì nó trực tiếp đỡ và định vị trục bơm. Trên RY50-32-160, thân ổ trục được bố trí phía sau cụm thân bơm, tạo khoảng cách nhất định so với vùng dầu nóng.

Kết cấu này góp phần hạn chế nhiệt truyền trực tiếp từ thân bơm đến ổ bi. Khi nhiệt độ cụm ổ trục được kiểm soát tốt, dầu mỡ bôi trơn ít bị ảnh hưởng hơn và trục có điều kiện duy trì chuyển động ổn định ở tốc độ 2.900 vòng/phút.

Giúp cụm bơm có kết cấu gọn hơn

Việc sử dụng tản nhiệt tự nhiên giúp RY50-32-160 không phải tích hợp thêm áo nước hoặc đường nước làm mát bên ngoài. Vì vậy, cấu tạo của cụm bơm tập trung chủ yếu vào thân bơm, bánh công tác, trục, ổ bi, hệ thống làm kín, giá đỡ và bộ truyền động.

Thiết kế gọn giúp giảm diện tích dành cho các thiết bị phụ trợ và thuận tiện hơn khi bố trí bơm trong những hệ thống dầu truyền nhiệt có nhiều đường ống và thiết bị công nghệ.

Đơn giản hóa quá trình lắp đặt

Nếu sử dụng bơm cần làm mát bằng nước, ngoài đường hút và đường đẩy dầu còn phải thiết kế thêm mạng đường nước làm mát. Với RY50-32-160, phần hệ thống này được loại bỏ.

Quá trình lắp đặt vì vậy tập trung vào đường dầu truyền nhiệt, bệ bơm, động cơ và hệ thống điện. Số lượng kết nối phụ giảm cũng giúp việc bố trí thiết bị trong phòng máy đơn giản hơn.

Giảm hạng mục bảo dưỡng phụ trợ

Hệ thống làm mát bằng nước có thể phát sinh các công việc bảo dưỡng như kiểm tra đường nước, xử lý tắc nghẽn, rò rỉ hoặc kiểm tra van. Khi RY50-32-160 sử dụng tản nhiệt tự nhiên, những hạng mục này không còn thuộc hệ thống làm mát của bơm.

Người vận hành có thể tập trung bảo dưỡng các bộ phận chính như ổ bi, bộ làm kín, dầu mỡ bôi trơn, khớp nối và tình trạng đồng tâm của cụm bơm.

Giảm chi phí vận hành hệ thống

Không phải duy trì hệ thống nước làm mát riêng giúp giảm một phần chi phí vận hành và bảo dưỡng phụ trợ. Hệ thống không phải liên tục cung cấp nước hoặc duy trì thiết bị phục vụ tuần hoàn nước làm mát cho bơm.

Đối với dây chuyền công nghiệp vận hành liên tục, việc giảm số lượng hệ thống phụ trợ giúp đơn giản hóa công tác quản lý thiết bị và giảm các điểm có khả năng phát sinh sự cố.

Tăng độ tin cậy trong vận hành

Một hệ thống càng có nhiều thiết bị phụ trợ thì càng có nhiều vị trí có thể xảy ra sự cố. Việc RY50-32-160 không phụ thuộc vào nguồn nước làm mát giúp loại bỏ nguy cơ bơm bị ảnh hưởng do mất nước làm mát, tắc đường nước hoặc sự cố tại các kết nối nước.

Điều này góp phần làm cho cụm bơm đơn giản và chủ động hơn khi vận hành trong hệ thống tuần hoàn dầu truyền nhiệt.

Tản nhiệt tự nhiên vẫn cần kết hợp kiểm soát nhiệt độ

Thiết kế tản nhiệt tự nhiên không có nghĩa là có thể đưa dầu ở nhiệt độ cao đột ngột vào một bơm đang nguội. Trước khi vận hành với dầu nóng, RY50-32-160 vẫn cần được gia nhiệt sơ bộ từ từ.

Trong quá trình làm việc cũng cần thường xuyên theo dõi nhiệt độ thân bơm và cụm ổ trục. Nếu ổ bi nóng bất thường, cần kiểm tra tình trạng bôi trơn, độ đồng tâm, tải của bơm và các nguyên nhân cơ khí khác thay vì mặc định hệ thống tản nhiệt đang hoạt động không tốt.

Đặc điểm nổi bật về thiết kế tản nhiệt tự nhiên của bơm dầu truyền nhiệt RY50-32-160 nằm ở việc loại bỏ nhu cầu sử dụng hệ thống làm mát bằng nước truyền thống. Nhiệt từ khu vực bơm dầu nóng được phân tán qua kết cấu của cụm bơm và giải phóng tự nhiên ra môi trường, đồng thời cách bố trí giữa thân bơm và cụm ổ trục giúp hạn chế ảnh hưởng nhiệt đến các bộ phận quay.

Thiết kế này giúp RY50-32-160 có kết cấu gọn, ít thiết bị phụ trợ, thuận tiện lắp đặt, giảm công việc bảo dưỡng và giảm chi phí vận hành, đồng thời phù hợp với yêu cầu làm việc liên tục của các hệ thống tuần hoàn dầu truyền nhiệt công nghiệp.

Mẹo duy trì hiệu suất làm việc ban đầu cho bơm dầu truyền nhiệt RY50-32-160

Duy trì hiệu suất làm việc ban đầu cho bơm dầu truyền nhiệt RY50-32-160 phụ thuộc nhiều vào điều kiện vận hành, chất lượng dầu tải nhiệt, tình trạng bánh công tác, ổ bi, bộ làm kín và độ đồng tâm của cụm bơm – động cơ. Khi các yếu tố này được kiểm soát tốt, bơm có thể duy trì ổn định lưu lượng, cột áp và hạn chế suy giảm hiệu suất sau thời gian dài sử dụng.

Giữ đường hút luôn thông thoáng

Đường hút có ảnh hưởng trực tiếp đến khả năng cấp dầu cho bánh công tác. Nếu bộ lọc bị bẩn, đường ống bị tắc hoặc van hút mở không hoàn toàn, lượng dầu đi vào bơm giảm và bơm khó duy trì điểm làm việc ban đầu.

Do đó, cần thường xuyên kiểm tra và vệ sinh bộ lọc dầu, loại bỏ cặn bẩn trong đường hút và bảo đảm van hút được mở đúng trạng thái khi vận hành. Đường hút càng thông thoáng thì bánh công tác càng dễ nhận đủ dầu và duy trì lưu lượng ổn định.

Hạn chế không khí đi vào thân bơm

RY50-32-160 là bơm ly tâm nên cần được điền đầy dầu trước khi khởi động. Không khí tồn tại trong thân bơm hoặc đường hút có thể làm dòng dầu không ổn định, giảm khả năng tạo áp và gây rung.

Trước khi chạy bơm cần mồi đầy dầu, xả khí và kiểm tra độ kín của đường hút. Nếu bơm thường xuyên xuất hiện tiếng ồn hoặc lưu lượng dao động, cần kiểm tra khả năng lọt khí vào hệ thống.

Duy trì tốc độ quay đúng thiết kế

Hiệu suất của RY50-32-160 phụ thuộc trực tiếp vào tốc độ quay của bánh công tác. Khi động cơ và hệ thống truyền động làm việc ổn định ở khoảng 2.900 vòng/phút, bơm mới có điều kiện duy trì đặc tính lưu lượng và cột áp thiết kế.

Nếu tốc độ giảm do nguồn điện, động cơ hoặc hệ thống truyền động có vấn đề, lưu lượng và cột áp cũng giảm theo. Vì vậy cần kiểm tra tình trạng động cơ, nguồn điện và khớp nối khi phát hiện hiệu suất bơm suy giảm.

Điều chỉnh lưu lượng bằng van phía xả

Khi cần thay đổi lưu lượng của RY50-32-160, nên điều chỉnh bằng van trên đường xả thay vì đóng bớt van hút. Việc tiết lưu phía hút làm giảm lượng dầu cấp vào bánh công tác và có thể khiến điều kiện hút của bơm xấu đi.

Giữ đường hút thông thoáng và điều chỉnh tại phía xả giúp bơm vận hành ổn định hơn, đồng thời hạn chế rung, tiếng ồn và các hiện tượng ảnh hưởng đến hiệu suất.

Tránh vận hành ở lưu lượng quá thấp

RY50-32-160 không nên thường xuyên hoạt động dưới khoảng 30% lưu lượng thiết kế. Khi lưu lượng quá thấp, dòng dầu bên trong thân bơm không còn ở trạng thái làm việc thuận lợi, có thể làm tăng nhiệt và rung.

Nếu hệ thống thường xuyên yêu cầu lưu lượng thấp, nên bố trí đường bypass để một phần dầu quay trở lại vòng tuần hoàn. Cách này giúp duy trì lưu lượng qua bơm ở mức phù hợp mà vẫn đáp ứng nhu cầu thực tế của thiết bị sử dụng nhiệt.

Giữ bánh công tác sạch và đúng khe hở làm việc

Bánh công tác là bộ phận trực tiếp tạo lưu lượng và cột áp. Cặn dầu, tạp chất hoặc vật thể bám trên cánh có thể làm giảm tiết diện dòng chảy, mất cân bằng rôto và giảm khả năng truyền năng lượng cho dầu.

Khi phát hiện lưu lượng hoặc áp suất giảm mặc dù tốc độ động cơ vẫn bình thường, cần kiểm tra bánh công tác. Đồng thời phải chú ý đến sự mài mòn của các khe hở bên trong vì khe hở tăng quá lớn sẽ làm tăng dòng rò nội bộ và giảm hiệu suất bơm.

Duy trì đồng tâm giữa bơm và động cơ

Sai lệch đồng tâm giữa trục bơm và trục động cơ làm tăng tải lên ổ bi, khớp nối và trục. Ban đầu bơm có thể vẫn hoạt động nhưng sau thời gian dài sẽ xuất hiện rung, nóng ổ bi và hao tổn cơ khí lớn hơn.

Cần kiểm tra đồng tâm sau khi lắp đặt, sau những lần tháo động cơ và khi nhận thấy độ rung tăng bất thường. Khớp nối cũng phải được kiểm tra để bảo đảm truyền mô-men ổn định từ động cơ đến bánh công tác.

Bảo đảm hệ thống đường ống không kéo lệch bơm

Đường hút và đường xả phải có giá đỡ độc lập. Không nên để trọng lượng đường ống, van hoặc phụ kiện truyền trực tiếp lên mặt bích của RY50-32-160.

Tải trọng đường ống có thể làm thân bơm bị lệch, kéo theo sai lệch trục và khớp nối. Đây là nguyên nhân khiến bơm từ trạng thái vận hành tốt ban đầu chuyển dần sang rung, nóng ổ bi và giảm hiệu suất.

Duy trì bôi trơn ổ bi đúng yêu cầu

Ổ bi giúp trục và bánh công tác quay ổn định ở tốc độ cao. Thiếu dầu hoặc mỡ bôi trơn làm tăng ma sát, trong khi sử dụng sai loại hoặc cho quá nhiều mỡ cũng có thể làm nhiệt độ ổ bi tăng.

Cần kiểm tra định kỳ nhiệt độ ổ bi và tình trạng chất bôi trơn. Khi ổ bi xuất hiện tiếng kêu, độ rơ, xước hoặc đổi màu do nhiệt, cần xử lý sớm để tránh ảnh hưởng đến độ đồng tâm và hiệu suất quay của bánh công tác.

Kiểm soát tình trạng bộ làm kín

Bộ chèn và phớt dầu cần được duy trì trong tình trạng phù hợp. Rò rỉ quá lớn không chỉ gây thất thoát dầu truyền nhiệt mà còn có thể ảnh hưởng đến khu vực trục và ổ bi.

Trong quá trình sử dụng cần theo dõi mức rò rỉ và kiểm tra bộ làm kín khi lượng dầu thoát ra tăng bất thường. Không nên để tình trạng rò rỉ kéo dài vì có thể dẫn đến hư hỏng thêm các chi tiết xung quanh.

Gia nhiệt bơm đúng cách trước khi chạy dầu nóng

Khi RY50-32-160 làm việc với dầu ở nhiệt độ cao, cần gia nhiệt sơ bộ thân bơm từ từ. Sự thay đổi nhiệt quá nhanh có thể làm các chi tiết giãn nở không đồng đều, ảnh hưởng đến khe hở bánh công tác, trục và bộ làm kín.

Gia nhiệt đúng quy trình giúp bơm đạt trạng thái nhiệt ổn định trước khi chạy chính thức, từ đó hạn chế cọ xát, rung động và suy giảm hiệu suất do biến dạng nhiệt.

Theo dõi lưu lượng, áp suất và độ rung theo thời gian

Một cách hiệu quả để giữ hiệu suất ban đầu là ghi nhận các thông số khi bơm còn hoạt động tốt và sử dụng chúng làm giá trị so sánh trong quá trình khai thác.

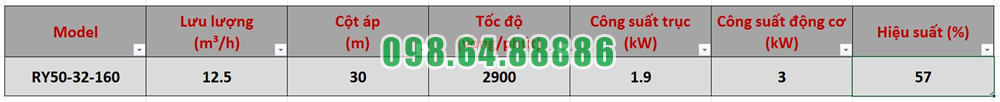

Với RY50-32-160, điểm làm việc thiết kế khoảng 12,5 m³/h và cột áp 30 m. Nếu trong cùng điều kiện hệ thống mà lưu lượng hoặc áp suất giảm dần, đồng thời rung hoặc nhiệt độ ổ bi tăng, cần kiểm tra bơm trước khi hiệu suất suy giảm nghiêm trọng.

Mẹo duy trì hiệu suất làm việc ban đầu cho bơm dầu truyền nhiệt RY50-32-160 tập trung vào việc giữ đường hút sạch và đầy dầu, hạn chế không khí, duy trì tốc độ quay đúng, điều chỉnh lưu lượng ở phía xả, tránh vận hành quá thấp, bảo dưỡng bánh công tác và ổ bi, kiểm tra đồng tâm, làm kín và gia nhiệt đúng quy trình. Khi các yếu tố này được duy trì ổn định, RY50-32-160 có khả năng giữ tốt đặc tính làm việc ban đầu với lưu lượng khoảng 12,5 m³/h, cột áp 30 m và tốc độ 2.900 vòng/phút, đồng thời hạn chế hao mòn và suy giảm hiệu suất trong quá trình sử dụng lâu dài.
