Ưu điểm từ thiết kế mô đun dễ tháo lắp của Bơm dầu truyền nhiệt RY65-50-160 thể hiện ở việc các bộ phận của bơm được tổ chức thành những cụm chức năng rõ ràng, thuận tiện cho quá trình tháo kiểm tra, sửa chữa và lắp ráp lại. Tài liệu kỹ thuật không dùng trực tiếp thuật ngữ “thiết kế mô đun”, nhưng cấu tạo theo từng cụm và trình tự tháo lắp riêng biệt cho thấy bơm có kết cấu thuận lợi cho công tác bảo dưỡng.
Theo tài liệu dòng RY, bơm được chia thành các cụm chính gồm cụm thân bơm, cụm rôto, cụm ổ trục, cụm làm kín và cụm truyền động.
Kết cấu của Bơm dầu truyền nhiệt RY65-50-160 được tổ chức thành từng nhóm bộ phận có nhiệm vụ riêng.
Cụm thân bơm gồm thân bơm và nắp bơm.
Cụm rôto gồm bánh công tác, trục và đai ốc hãm bánh công tác.
Cụm ổ trục gồm thân ổ trục và hai bộ vòng bi.
Cụm làm kín gồm bộ chèn làm kín và phớt dầu chịu nhiệt.
Cụm truyền động sử dụng khớp nối mềm liên kết bơm với động cơ.
Cách phân chia này giúp quá trình xác định vị trí cần kiểm tra hoặc sửa chữa trở nên rõ ràng hơn.
Một ưu điểm đáng chú ý trong kết cấu dễ tháo lắp của Bơm dầu truyền nhiệt RY65-50-160 là cụm nắp bơm, thân ổ trục và rôto có thể được rút ra khỏi thân bơm sau khi tháo các bu lông liên kết.
Theo trình tự tháo của nhà sản xuất, sau khi đưa động cơ ra khỏi bệ và tháo khớp nối, người bảo dưỡng tiến hành tháo bu lông giữa nắp bơm với thân bơm, tháo bu lông tại giá đỡ rồi rút cụm nắp bơm, thân ổ trục và rôto ra khỏi thân bơm.
Điều này tạo thuận lợi khi cần tiếp cận các chi tiết bên trong mà không phải xử lý toàn bộ kết cấu bơm cùng lúc.
Sau khi cụm rôto được đưa ra ngoài, bánh công tác có thể tháo khỏi trục bằng cách tháo đai ốc bánh công tác.
Cách bố trí này thuận tiện khi cần:
Kiểm tra bánh công tác.
Vệ sinh cặn hoặc dị vật.
Kiểm tra tình trạng mòn.
Thay thế bánh công tác khi cần thiết.
Nhờ vậy, việc bảo dưỡng tập trung vào đúng bộ phận cần xử lý thay vì phải tháo toàn bộ bơm một cách không cần thiết.
Sau khi tháo bánh công tác, người bảo dưỡng có thể tiếp cận vòng chặn và bộ chèn làm kín trong buồng làm kín trên nắp bơm.
Đây là lợi thế quan trọng vì bộ chèn và phớt dầu là những chi tiết cần được kiểm tra định kỳ trong bơm dầu nóng. Kết cấu cho phép tiếp cận trực tiếp khu vực làm kín giúp quá trình kiểm tra hoặc thay thế thuận tiện hơn.
Kết cấu của Bơm dầu truyền nhiệt RY65-50-160 còn cho phép tháo sâu vào cụm ổ trục.
Sau khi xả dầu bôi trơn và tháo nắp chặn ổ trục, trục bơm có thể được đẩy ra khỏi thân ổ trục bằng máy ép hoặc búa gỗ theo đúng hướng quy định. Sau đó có thể tháo vòng đàn hồi, phớt dầu, vòng dầu và ổ bi phía trước.
Điều này giúp việc kiểm tra trục, ổ bi và các chi tiết liên quan được tiến hành riêng biệt và có hệ thống.
Một điểm thuận tiện khác là nhà sản xuất quy định quá trình lắp ráp được thực hiện theo thứ tự ngược lại với quá trình tháo.
Cách tổ chức này giúp kỹ thuật viên dễ theo dõi trình tự thao tác, đồng thời hạn chế bỏ sót chi tiết khi lắp bơm trở lại.
Trước khi lắp, toàn bộ chi tiết phải được kiểm tra; những bộ phận bị mòn, nứt, biến dạng hoặc hư hỏng phải được thay mới.
Khi các cụm được phân chia rõ ràng, kỹ thuật viên có thể tập trung tháo đúng khu vực có vấn đề như:
Cụm bánh công tác.
Cụm trục.
Cụm ổ bi.
Cụm phớt và bộ chèn làm kín.
Đây là ưu điểm thực tế của kết cấu dễ tháo lắp trên Bơm dầu truyền nhiệt RY65-50-160, đặc biệt trong các công việc bảo dưỡng định kỳ hoặc xử lý sự cố tại cụm rôto và ổ trục.
Thiết kế theo từng cụm giúp quá trình kiểm tra tình trạng linh kiện trở nên trực quan hơn. Sau khi tháo, từng chi tiết có thể được đánh giá riêng về mức độ mài mòn, biến dạng hoặc hư hỏng trước khi quyết định tái sử dụng hay thay mới.
Điều này đặc biệt hữu ích với những chi tiết chịu chuyển động thường xuyên như bánh công tác, trục, ổ bi, phớt dầu và bộ chèn làm kín.
Ưu điểm từ thiết kế mô đun dễ tháo lắp của Bơm dầu truyền nhiệt RY65-50-160 thực chất đến từ cách tổ chức kết cấu thành nhiều cụm chức năng riêng biệt và trình tự tháo lắp rõ ràng. Cụm rôto, bánh công tác, bộ chèn làm kín, trục và ổ bi đều có thể được tiếp cận theo từng bước cụ thể.
Nhờ kết cấu này, Bơm dầu truyền nhiệt RY65-50-160 thuận tiện hơn trong việc kiểm tra, vệ sinh, sửa chữa và thay thế các chi tiết bên trong. Đây là lợi thế đáng chú ý đối với công tác bảo dưỡng thiết bị trong các hệ thống tuần hoàn dầu truyền nhiệt công nghiệp.
Bơm dầu truyền nhiệt RY65-50-160 vận hành dựa trên cơ chế tản nhiệt tự nhiên thay cho phương án làm mát bằng nước truyền thống. Theo tài liệu kỹ thuật của dòng RY, thiết kế này giúp cụm bơm có kết cấu gọn, đơn giản hơn, giảm chi phí vận hành nhưng vẫn hướng tới độ an toàn và độ tin cậy khi làm việc với dầu tải nhiệt nhiệt độ cao.
Điểm cốt lõi của cơ chế tản nhiệt trên RY65-50-160 là không cần sử dụng hệ thống nước làm mát riêng cho cụm bơm.
Ở các thiết kế làm mát bằng nước, nhiệt cần được đưa ra ngoài thông qua đường nước cấp và đường nước hồi. Trong khi đó, tài liệu của dòng RY xác nhận thiết kế mới sử dụng tản nhiệt tự nhiên, nhờ đó loại bỏ yêu cầu về hệ thống nước làm mát truyền thống.
RY65-50-160 được sử dụng để tuần hoàn dầu tải nhiệt có nhiệt độ cao, với giới hạn nhiệt độ môi chất không vượt quá 350°C.
Trong cấu tạo của dòng RY, thân bơm chứa bánh công tác nằm ở phía đầu bơm, tiếp đến là nắp bơm, trục, thân ổ trục và các bộ phận đỡ. Cách bố trí các cụm cơ khí nối tiếp tạo nên kết cấu kéo dài từ vùng tiếp xúc với dầu nóng về phía truyền động.
Theo đúng thuật ngữ của tài liệu, phần nhiệt phát sinh từ khu vực bơm nóng được tản ra môi trường theo cơ chế tự nhiên, thay vì phải dùng nước tuần hoàn để lấy nhiệt đi.
Một đặc điểm hỗ trợ cho thiết kế tản nhiệt tự nhiên là cụm ổ trục được bố trí phía sau phần thân bơm.
Thân ổ trục chứa hai bộ vòng bi, đảm nhiệm chức năng đỡ và định vị rôto.
Việc cụm ổ trục không nằm trực tiếp trong khoang dầu nóng giúp tạo khoảng cách cơ khí giữa vùng nhiệt độ cao của thân bơm và khu vực vòng bi. Đây là bố trí phù hợp với phương án tản nhiệt tự nhiên của dòng RY.
Sơ đồ cấu tạo dòng RY thể hiện phần trục và thân ổ trục kéo dài từ nắp bơm về phía khớp nối.
Kết cấu này tạo thêm bề mặt của cụm cơ khí tiếp xúc với không khí xung quanh. Theo nguyên tắc của thiết kế tản nhiệt tự nhiên mà nhà sản xuất công bố, nhiệt từ vùng nóng có điều kiện truyền dần qua các bộ phận và giải phóng ra môi trường mà không cần một mạch nước làm mát riêng.
Một lợi ích trực tiếp của cơ chế tản nhiệt này là giảm số lượng thiết bị phụ trợ.
RY65-50-160 không cần bố trí riêng:
Đường cấp nước làm mát.
Đường hồi nước làm mát.
Hệ thống tuần hoàn nước dành riêng cho bơm.
Theo nhà sản xuất, việc chuyển sang cơ chế tản nhiệt tự nhiên giúp thiết kế dòng RY gọn hơn, đơn giản hơn và giảm chi phí vận hành.
Dù sử dụng cơ chế tản nhiệt tự nhiên, nhiệt độ của cụm máy vẫn phải được theo dõi trong quá trình vận hành.
Tài liệu yêu cầu thường xuyên kiểm tra nhiệt độ ổ trục và nhiệt độ thân bơm. Nếu xuất hiện nhiệt độ bất thường cần xác định và xử lý nguyên nhân.
Đặc biệt, ổ bi quá nóng có thể liên quan đến việc bơm – động cơ không đồng tâm, thiếu dầu/mỡ bôi trơn hoặc sử dụng sai loại chất bôi trơn.
Như vậy, cơ chế tản nhiệt tự nhiên không thay thế cho việc kiểm soát nhiệt độ mà là một phần trong thiết kế tổng thể giúp RY65-50-160 thích nghi với môi trường dầu nóng.
Đối với RY65-50-160, tản nhiệt tự nhiên cần đi cùng với quy trình kiểm soát nhiệt khi khởi động.
Khi bơm dầu nóng, nhà sản xuất yêu cầu gia nhiệt sơ bộ trước khi khởi động. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Điều này giúp nhiệt độ trong cụm bơm thay đổi từ từ, phù hợp hơn với kết cấu làm việc ở nhiệt độ cao.
Một điểm cần làm rõ khi tìm hiểu Bơm dầu truyền nhiệt RY65-50-160 vận hành dựa trên cơ chế tản nhiệt tự nhiên nào là tài liệu hiện tại không xác nhận bơm sử dụng quạt gió, màng tản nhiệt hay số lượng cánh tản nhiệt cụ thể.
Tài liệu chỉ xác nhận phương án natural heat dissipation – tản nhiệt tự nhiên thay cho làm mát bằng nước. Vì vậy, không nên khẳng định RY65-50-160 có quạt cưỡng bức hoặc một hệ thống lá tản nhiệt cụ thể nếu chưa có bản vẽ chi tiết của nhà sản xuất.
Bơm dầu truyền nhiệt RY65-50-160 vận hành dựa trên cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Thiết kế bố trí thân bơm, trục và cụm ổ trục theo chiều kéo dài tạo điều kiện để nhiệt từ vùng dầu nóng được truyền và giải phóng tự nhiên ra môi trường.
Ưu điểm chính của phương án này là giúp RY65-50-160 có kết cấu gọn, đơn giản và giảm các thiết bị phụ trợ liên quan đến nước làm mát. Tuy nhiên, tài liệu của nhà sản xuất chưa mô tả chi tiết hình dạng cánh tản nhiệt hay cơ cấu quạt gió, vì vậy thuật ngữ chính xác nhất khi mô tả model này vẫn là cơ chế tản nhiệt tự nhiên.

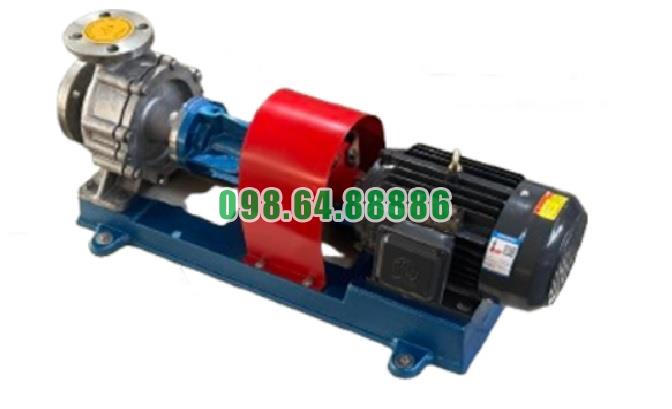

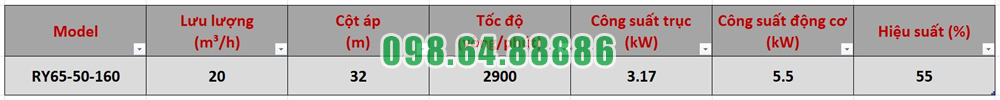

Bơm ly tâm chịu nhiệt RY65-50-160 công suất 5.5 kW, lưu lượng 20 m3/h, cột áp 32 m, tốc độ 2900 vòng/phút
