Sử dụng Bơm dầu truyền nhiệt RY80-50-250 cho các dây chuyền in nhuộm dệt phù hợp với những hệ thống công nghệ sử dụng dầu tải nhiệt để cung cấp nhiệt cho thiết bị sản xuất. Nhiệm vụ chính của bơm là duy trì dầu nóng tuần hoàn liên tục giữa nguồn gia nhiệt và các thiết bị cần sử dụng nhiệt.
Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 thích hợp cho hệ thống tuần hoàn dầu nóng có lưu lượng tương đối lớn và mạng đường ống có trở lực đáng kể.
Trong dây chuyền in nhuộm dệt có sử dụng dầu tải nhiệt, RY80-50-250 không trực tiếp tạo nhiệt mà thực hiện nhiệm vụ vận chuyển nhiệt thông qua dòng dầu nóng.
Chu trình cơ bản gồm:
Nguồn gia nhiệt → RY80-50-250 → thiết bị sử dụng nhiệt → đường dầu hồi → nguồn gia nhiệt.
Khi bơm hoạt động liên tục, dầu được đưa từ nguồn nhiệt tới khu vực sản xuất, truyền một phần nhiệt cho thiết bị rồi quay trở lại để tiếp tục được gia nhiệt.
Nhờ vậy, hệ thống có thể duy trì dòng dầu tải nhiệt ổn định trong suốt quá trình sản xuất.
Ở điểm làm việc đang xét, Bơm dầu truyền nhiệt RY80-50-250 đạt lưu lượng 60 m³/h.
Trong dây chuyền in nhuộm dệt, lưu lượng dầu tuần hoàn có ảnh hưởng trực tiếp đến khả năng vận chuyển nhiệt từ nguồn gia nhiệt tới các thiết bị sử dụng nhiệt. Khi dòng dầu được duy trì ổn định, quá trình truyền nhiệt cũng có điều kiện diễn ra liên tục hơn.
Điều này đặc biệt có ý nghĩa đối với hệ thống có nhiều đoạn đường ống hoặc nhiều vị trí cùng cần nhận nhiệt từ một vòng dầu tải nhiệt chung.
RY80-50-250 cần được duy trì trong vùng làm việc phù hợp. Không nên để bơm hoạt động kéo dài ở lưu lượng quá thấp vì có thể làm trạng thái thủy lực trong bơm trở nên không ổn định.
Nếu dây chuyền thay đổi nhu cầu nhiệt thường xuyên, việc điều chỉnh lưu lượng cần thực hiện hợp lý tại phía đường xả hoặc bằng giải pháp điều khiển phù hợp của hệ thống.
Dây chuyền in nhuộm dệt sử dụng dầu tải nhiệt thường có đường ống, van, các đoạn đổi hướng và thiết bị trao đổi nhiệt. Những thành phần này đều tạo ra tổn thất áp suất.
Cột áp 72 m của RY80-50-250 cung cấp năng lượng để dòng dầu vượt qua các trở lực đó và tiếp tục tuần hoàn.
Vì vậy, khả năng của bơm không chỉ nằm ở việc cung cấp 60 m³/h mà còn ở khả năng duy trì lưu lượng này khi hệ thống có mức trở lực tương ứng với điểm làm việc của bơm.
RY80-50-250 sử dụng động cơ 22 kW truyền chuyển động tới trục bơm thông qua khớp nối mềm.
Khi trục và bánh công tác quay ở khoảng 2.900 vòng/phút, dầu được hút vào cửa hút, nhận năng lượng từ bánh công tác rồi được đẩy ra đường xả.
Quá trình này tạo ra dòng tuần hoàn 60 m³/h với cột áp 72 m, cung cấp khả năng vận chuyển dầu nóng qua mạng đường ống của dây chuyền.
Để truyền động ổn định, trục bơm và trục động cơ cần được căn chỉnh đồng tâm chính xác, hạn chế rung và tải bất thường lên ổ bi.
Một lợi thế quan trọng khi sử dụng Bơm dầu truyền nhiệt RY80-50-250 cho các dây chuyền in nhuộm dệt là dòng RY được thiết kế chuyên cho môi chất nhiệt độ cao.
Bơm phù hợp với chất lỏng có tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ môi chất theo phạm vi của dòng RY không vượt quá 350°C.
Đây là đặc tính phù hợp với các hệ thống in nhuộm dệt sử dụng dầu làm môi chất trung gian để vận chuyển nhiệt.
Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Đặc điểm này giúp cụm RY80-50-250 gọn hơn và giảm nhu cầu bố trí một mạch nước làm mát riêng quanh bơm. Trong khu vực sản xuất vốn đã có nhiều đường ống công nghệ, việc giảm bớt đường nước phụ trợ giúp bố trí thiết bị đơn giản hơn.
Đồng thời, số lượng hạng mục cần kiểm tra và bảo dưỡng liên quan đến hệ thống làm mát cũng được giảm xuống.
Khi vận hành với dầu nóng, RY80-50-250 cần được gia nhiệt sơ bộ trước khi khởi động chính thức.
Không nên đưa dầu có nhiệt độ cao đột ngột vào thân bơm đang lạnh. Nhiệt độ thân bơm phải được nâng từ từ để các chi tiết cơ khí thích nghi với giãn nở nhiệt.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Đối với dây chuyền in nhuộm dệt, nguyên tắc phù hợp là thiết lập dòng tuần hoàn dầu ổn định trước, sau đó mới tiếp tục nâng nhiệt theo yêu cầu công nghệ.
Khi dây chuyền đã vận hành ổn định, cần thường xuyên kiểm tra các thông số liên quan trực tiếp đến RY80-50-250 như lưu lượng, áp suất cửa xả, độ rung, nhiệt độ ổ trục, nhiệt độ thân bơm và tình trạng rò rỉ.
Nếu bơm xuất hiện rung mạnh, tiếng ồn bất thường hoặc nhiệt độ ổ bi tăng cao, cần kiểm tra ngay. Những hiện tượng này có thể liên quan đến lệch tâm, thiếu bôi trơn, có không khí trong đường dầu hoặc tình trạng bất thường của ổ bi.
Duy trì bơm ổn định cũng chính là điều kiện để vòng dầu nóng của dây chuyền in nhuộm hoạt động liên tục.
Sử dụng Bơm dầu truyền nhiệt RY80-50-250 cho các dây chuyền in nhuộm dệt chủ yếu nhằm tạo và duy trì vòng tuần hoàn dầu nóng giữa nguồn gia nhiệt với các thiết bị sử dụng nhiệt.
Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 có khả năng cung cấp dòng dầu tuần hoàn tương đối lớn đồng thời tạo đủ năng lượng để dầu vượt qua trở lực của hệ thống.
Điểm phù hợp của RY80-50-250 đối với dây chuyền in nhuộm dệt nằm ở khả năng vận chuyển dầu nhiệt độ cao, duy trì lưu lượng ổn định, tạo cột áp lớn và sử dụng cơ chế tản nhiệt tự nhiên. Khi được lựa chọn đúng theo đặc tính hệ thống và vận hành đúng quy trình, bơm có thể đảm nhiệm hiệu quả vai trò trung tâm trong vòng tuần hoàn dầu tải nhiệt của dây chuyền
Những lý do nên chọn Bơm dầu truyền nhiệt RY80-50-250 cho hệ thống dầu nóng nằm ở sự kết hợp giữa khả năng tuần hoàn dầu nhiệt độ cao, thông số làm việc phù hợp, kết cấu chuyên dụng và cơ chế tản nhiệt tự nhiên. Model này được thiết kế cho các hệ thống gia nhiệt công nghiệp sử dụng dầu tải nhiệt, nơi yêu cầu bơm phải duy trì dòng chảy liên tục và ổn định trong điều kiện nhiệt độ cao.

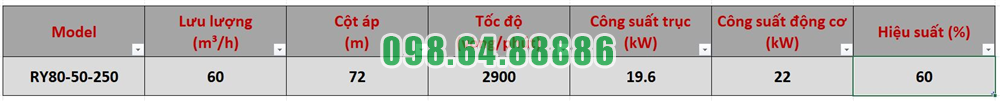

Ở điểm làm việc đang xét, RY80-50-250 đạt lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và công suất động cơ 22 kW.
Lý do đầu tiên để lựa chọn Bơm dầu truyền nhiệt RY80-50-250 là thiết bị thuộc dòng RY được phát triển chuyên cho nhiệm vụ tuần hoàn dầu tải nhiệt.
Bơm phù hợp với chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất làm việc của dòng RY được quy định không vượt quá 350°C, phù hợp với nhiều hệ thống gia nhiệt công nghiệp.
Bánh công tác nhận chuyển động từ động cơ thông qua trục bơm và liên tục truyền năng lượng cho dầu. Nhờ đó, dầu nóng được hút vào bơm, tăng năng lượng và đẩy trở lại đường ống để tiếp tục chu trình trao đổi nhiệt.
Khả năng duy trì dòng tuần hoàn chính là yêu cầu cốt lõi đối với một bơm sử dụng trong hệ thống dầu nóng.
Tại điểm vận hành được lựa chọn, RY80-50-250 cung cấp lưu lượng 60 m³/h.
Mức lưu lượng này cho phép bơm vận chuyển một lượng dầu đáng kể qua hệ thống trong mỗi giờ, phù hợp với những dây chuyền gia nhiệt cần duy trì dòng dầu liên tục qua thiết bị sử dụng nhiệt.
Bên cạnh lưu lượng, bơm tạo cột áp 72 m tại tốc độ 2.900 vòng/phút.
Cột áp này tạo năng lượng cần thiết để dầu vượt qua trở lực phát sinh trên đường ống, van và các thiết bị trong vòng tuần hoàn. Vì vậy, RY80-50-250 phù hợp khi hệ thống đồng thời yêu cầu lưu lượng tương đối lớn và khả năng tạo cột áp đáng kể.
RY80-50-250 sử dụng động cơ công suất 22 kW cho điểm vận hành 60 m³/h và 72 m.
Công suất trục tại điểm này là khoảng 19,6 kW, trong khi hiệu suất được công bố đạt khoảng 60%. Việc lựa chọn đúng điểm vận hành giúp bơm khai thác tốt hơn đặc tính thủy lực và hạn chế làm việc quá xa vùng đặc tính phù hợp.
Một lý do đáng chú ý khác để chọn Bơm dầu truyền nhiệt RY80-50-250 cho hệ thống dầu nóng là thiết kế sử dụng tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Thiết kế này giúp giảm sự phụ thuộc vào một mạch nước làm mát riêng và làm cho cụm bơm đơn giản hơn.
Không phải bố trí phương án làm mát bằng nước truyền thống đồng nghĩa với việc giảm các đường ống và hạng mục phụ trợ liên quan đến làm mát.
Nhờ đó, cụm bơm gọn hơn, việc bố trí trong dây chuyền thuận lợi hơn và chi phí liên quan đến hệ thống làm mát phụ trợ cũng được giảm bớt.

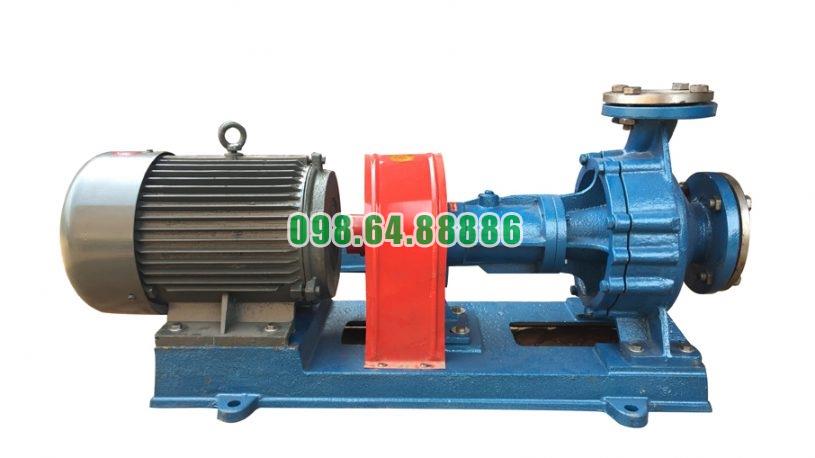

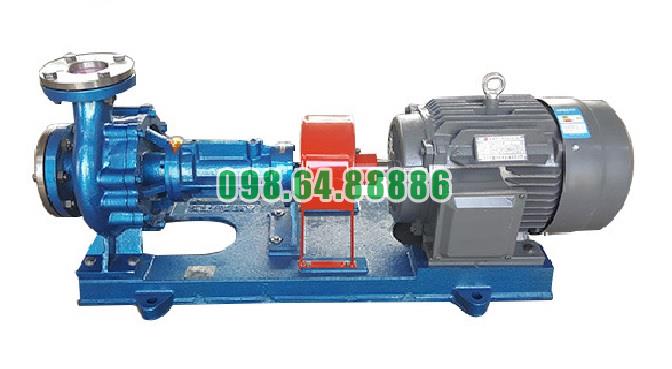

RY80-50-250 sử dụng kết cấu đỡ một phía, kết hợp chân đỡ và gối đỡ trung tâm. Bơm và động cơ được lắp đồng tâm trên cùng một bệ, truyền động bằng khớp nối mềm.
Cách bố trí này tạo nên cụm máy tương đối tập trung, phù hợp với các khu vực lắp đặt cần tiết kiệm diện tích.
Thân ổ trục chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto. Đây là yếu tố quan trọng khi trục bơm hoạt động liên tục ở tốc độ 2.900 vòng/phút.
Khi được căn chỉnh và bôi trơn đúng yêu cầu, cụm ổ trục tạo điều kiện để hệ thống quay làm việc ổn định hơn.
Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.
Đây là ưu điểm đáng quan tâm trong hệ thống dầu nóng vì các vị trí kết nối phải bảo đảm độ chắc chắn và độ kín khi chịu tác động của nhiệt độ và áp suất môi chất.
Cần lưu ý, 16 bar là cấp áp suất của mặt bích và bộ phận chịu áp, không có nghĩa RY80-50-250 luôn vận hành ở áp suất 16 bar.
RY80-50-250 sử dụng hệ thống làm kín kết hợp bộ chèn làm kín packing và phớt dầu cao su chịu nhiệt.
Cụm làm kín có nhiệm vụ kiểm soát rò rỉ tại khu vực trục, đồng thời phù hợp với cấu tạo của bơm chuyên vận chuyển môi chất nhiệt độ cao.
Đối với hệ thống dầu nóng, tình trạng làm kín là một yếu tố quan trọng cần được theo dõi thường xuyên trong quá trình vận hành.
Kết cấu RY80-50-250 được chia rõ thành cụm thân bơm, rôto, ổ trục, làm kín và truyền động. Khi cần bảo dưỡng, cụm nắp bơm, thân ổ trục và rôto có thể được rút khỏi thân bơm để tiếp tục kiểm tra các chi tiết bên trong.
Cách bố trí này giúp việc tiếp cận bánh công tác, trục, vòng bi và bộ làm kín thuận tiện hơn trong quá trình sửa chữa định kỳ.
Dòng RY có thể sử dụng trong các hệ thống dầu tải nhiệt thuộc nhiều lĩnh vực như hóa chất, cao su, nhựa, dược phẩm, dệt nhuộm, chế biến thực phẩm, chế biến gỗ và các dây chuyền gia nhiệt công nghiệp khác.
Với RY80-50-250, việc lựa chọn nên dựa trên yêu cầu thực tế của hệ thống, đặc biệt là khả năng đáp ứng điểm làm việc khoảng 60 m³/h và 72 m cột áp.
Những lý do nên chọn Bơm dầu truyền nhiệt RY80-50-250 cho hệ thống dầu nóng tập trung ở khả năng làm việc chuyên dụng với dầu tải nhiệt, thông số 60 m³/h – 72 m – 2.900 vòng/phút – 22 kW, kết cấu gọn, cơ chế tản nhiệt tự nhiên, mặt bích cấp áp suất 16 bar và hệ thống ổ trục hỗ trợ định vị rôto.
Đặc biệt, thiết kế không phụ thuộc vào phương pháp làm mát bằng nước truyền thống giúp RY80-50-250 giảm thiết bị phụ trợ và phù hợp hơn với các hệ thống tuần hoàn dầu nóng cần vận hành liên tục. Khi yêu cầu lưu lượng, cột áp và nhiệt độ của hệ thống tương ứng với khả năng của bơm, RY80-50-250 là một lựa chọn phù hợp cho nhiệm vụ tuần hoàn dầu tải nhiệt công nghiệp

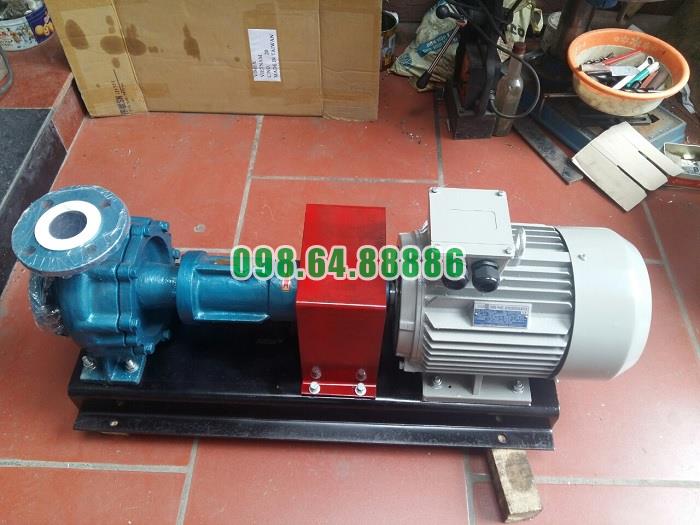

Bơm ly tâm dầu tải nhiệt RY80-50-250 lưu lượng 60 m3/h, công suất 22 kW, cột áp 72 m
