Động cơ công suất 15kW mạnh mẽ cho bơm dầu truyền nhiệt RY80-50-200 là bộ phận tạo nguồn truyền động chính, giúp bơm duy trì tốc độ quay khoảng 2.900 vòng/phút và đáp ứng điểm làm việc 50 m³/h, cột áp 50 m.
Động cơ 15kW truyền mô-men quay đến trục bơm thông qua khớp nối mềm. Khi động cơ đạt tốc độ định mức, trục bơm kéo bánh công tác quay, tạo lực ly tâm để hút dầu truyền nhiệt vào cửa hút và đẩy dầu ra cửa xả.
Với model RY80-50-200 đang xét, công suất động cơ 15kW phù hợp với yêu cầu vận hành tại lưu lượng 50 m³/h và cột áp 50 m.
Tốc độ quay là yếu tố trực tiếp ảnh hưởng đến khả năng tạo lưu lượng và cột áp của bơm. Động cơ 15kW giúp RY80-50-200 duy trì tốc độ khoảng 2.900 vòng/phút, từ đó bảo đảm bánh công tác làm việc đúng vùng thiết kế.
Nếu tốc độ động cơ giảm đáng kể, lưu lượng và cột áp thực tế cũng có thể giảm theo. Vì vậy, khả năng duy trì tốc độ ổn định là yêu cầu quan trọng đối với hệ truyền động của RY80-50-200.
Tại điểm làm việc 50 m³/h, động cơ 15kW cung cấp nguồn cơ năng cần thiết để bánh công tác duy trì dòng dầu tuần hoàn liên tục trong hệ thống.
Công suất này giúp bơm đáp ứng đồng thời hai thông số quan trọng là:
Đây là điểm vận hành phù hợp cho các hệ thống dầu truyền nhiệt cần vừa duy trì lưu lượng tương đối lớn vừa thắng được trở lực của đường ống và thiết bị.

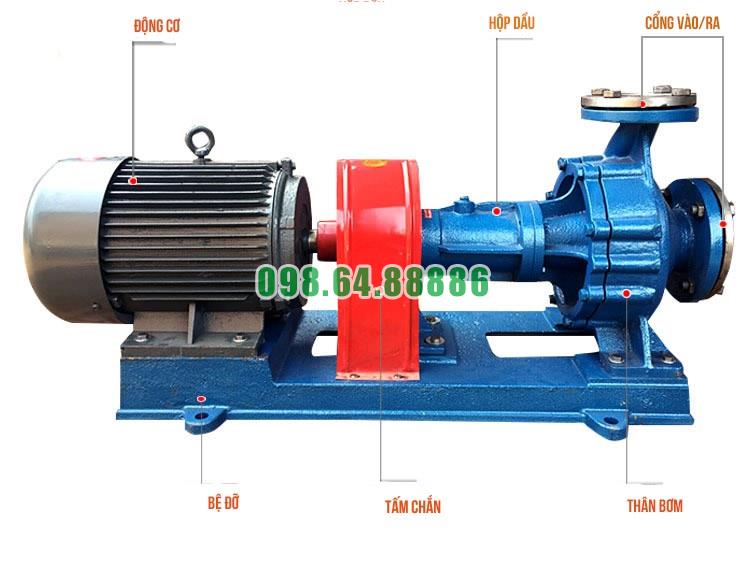

Động cơ của RY80-50-200 không truyền động trực tiếp vào bánh công tác mà thông qua khớp nối mềm và trục bơm.
Khớp nối có nhiệm vụ truyền mô-men từ động cơ 15kW sang trục, đồng thời hỗ trợ giảm ảnh hưởng của rung và sai lệch nhỏ trong hệ truyền động. Tuy nhiên, bơm và động cơ vẫn cần được căn chỉnh đồng tâm chính xác để tránh phát sinh tải bất thường lên ổ bi.
Khi trục động cơ và trục bơm không đồng tâm, hệ truyền động sẽ phát sinh rung, ma sát và tải phụ. Điều này có thể làm tăng công suất tiêu thụ, nóng ổ bi và ảnh hưởng đến độ ổn định của động cơ.
Đối với dòng RY, sai lệch đo tại vành ngoài khớp nối được yêu cầu không vượt quá khoảng 0,1 mm. Vì vậy, căn chỉnh chính xác là điều kiện cần thiết để động cơ 15kW truyền công suất hiệu quả cho bơm RY80-50-200.
Trong hệ thống dầu truyền nhiệt, bơm thường phải làm việc liên tục để duy trì tuần hoàn dầu. Động cơ 15kW cần vận hành ổn định ở tốc độ yêu cầu, không quá tải và không phát sinh rung bất thường.
Việc lựa chọn đúng điểm làm việc của bơm giúp động cơ tránh phải làm việc ngoài vùng phù hợp. Đặc biệt, không nên để lưu lượng tăng quá cao so với vùng thiết kế vì có thể làm công suất tiêu thụ của bơm tăng lên.
Dòng bơm RY có thể kết hợp với động cơ thông thường hoặc động cơ phòng nổ, tùy theo điều kiện của khu vực lắp đặt.
Trong các môi trường công nghiệp có yêu cầu an toàn cao, việc lựa chọn động cơ phòng nổ phù hợp sẽ phụ thuộc vào tiêu chuẩn của nhà máy và đặc điểm khu vực vận hành. Tuy nhiên, công suất truyền động của cấu hình RY80-50-200 đang xét vẫn là 15kW.
Động cơ công suất 15kW mạnh mẽ cho bơm dầu truyền nhiệt RY80-50-200 có nhiệm vụ cung cấp mô-men để bơm vận hành ở khoảng 2.900 vòng/phút, đáp ứng lưu lượng 50 m³/h và cột áp 50 m.
Hiệu quả của động cơ 15kW phụ thuộc nhiều vào độ đồng tâm giữa động cơ và bơm, tình trạng khớp nối, ổ bi và điểm vận hành thực tế. Khi được lắp đặt và căn chỉnh đúng kỹ thuật, động cơ 15kW giúp RY80-50-200 duy trì khả năng tuần hoàn dầu truyền nhiệt ổn định trong hệ thống công nghiệp
Bơm dầu truyền nhiệt RY80-50-200 vận chuyển dầu nóng theo nguyên lý của bơm ly tâm. Nhiệm vụ chính của bơm là hút dầu từ đường ống vào cửa hút, tạo năng lượng cho dòng dầu bằng bánh công tác quay tốc độ cao, sau đó đẩy dầu ra cửa xả để tiếp tục tuần hoàn trong hệ thống.

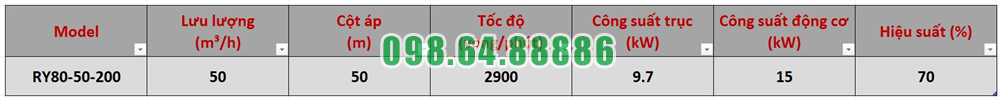

Với thông số làm việc lưu lượng 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và công suất 15 kW, RY80-50-200 có thể duy trì dòng dầu nóng liên tục trong hệ thống truyền nhiệt khi điểm làm việc thực tế phù hợp với đặc tính của bơm.
Dầu tải nhiệt từ đường hồi của hệ thống đi vào cửa hút theo hướng trục của bơm. Trước khi vận hành, thân bơm cần được mồi đầy môi chất để tránh tình trạng bơm chạy khô.
Khi bánh công tác bắt đầu quay, vùng áp suất thấp được hình thành tại tâm bánh công tác, tạo điều kiện cho dầu nóng liên tục đi vào bên trong bơm.
Sau khi đi vào tâm bánh công tác, dầu được các cánh của bánh công tác tác động và đẩy từ khu vực trung tâm ra phía ngoài.
Bánh công tác của RY80-50-200 quay ở tốc độ 2.900 vòng/phút, làm tăng vận tốc và năng lượng của dòng dầu. Đây là bước quan trọng giúp bơm tạo được khả năng vận chuyển dầu nóng qua đường ống và các thiết bị trong hệ thống.
Khi dầu rời khỏi bánh công tác, dòng dầu đi vào thân bơm. Tại đây, một phần động năng được chuyển thành áp năng.
Nhờ quá trình này, bơm dầu truyền nhiệt RY80-50-200 tạo được cột áp khoảng 50 m tại điểm làm việc đã chọn, giúp dầu thắng được tổn thất trên đường ống, van, bộ lọc, thiết bị trao đổi nhiệt và các thiết bị công nghệ khác.
Sau khi được tăng áp, dầu đi ra cửa xả bố trí theo hướng tâm của bơm rồi tiếp tục được đưa đến thiết bị sử dụng nhiệt.
Tùy theo hệ thống, dầu có thể được đưa đến lò dầu tải nhiệt, áo gia nhiệt của bồn phản ứng, thiết bị trao đổi nhiệt hoặc các thiết bị cần duy trì nhiệt độ cao.
Với lưu lượng 50 m³/h, RY80-50-200 giúp duy trì lượng dầu tuần hoàn ổn định khi hệ thống vận hành đúng điểm thiết kế.
Trong hệ thống dầu tải nhiệt, RY80-50-200 không chỉ vận chuyển dầu một chiều mà thường hoạt động trong một mạch tuần hoàn kín.
Quá trình diễn ra theo trình tự:
Dầu hồi về bơm → đi vào cửa hút → qua bánh công tác → được tăng áp → ra cửa xả → đi đến thiết bị gia nhiệt hoặc sử dụng nhiệt → quay trở lại bơm.
Chu trình này được lặp lại liên tục trong suốt thời gian hệ thống hoạt động.
Dòng RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Theo tài liệu của dòng bơm, nhiệt độ môi chất có thể lên đến khoảng 350°C.
Bơm sử dụng kết cấu tản nhiệt tự nhiên, kết hợp cụm ổ trục và bộ làm kín phù hợp với môi trường dầu truyền nhiệt. Điều này giúp hạn chế ảnh hưởng của nhiệt từ thân bơm đến các bộ phận truyền động và ổ trục.
Khi dầu trong hệ thống đang ở nhiệt độ cao, không nên đưa dầu nóng đột ngột vào một thân bơm đang nguội.
RY80-50-200 cần được gia nhiệt sơ bộ từ từ trước khi vận hành. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá khoảng 40°C, đồng thời tốc độ tăng nhiệt cần được kiểm soát.
Việc này giúp các chi tiết của bơm giãn nở đều, hạn chế sốc nhiệt và giảm nguy cơ biến dạng khi vận chuyển dầu nóng.
Bơm dầu truyền nhiệt RY80-50-200 vận chuyển dầu nóng bằng cách sử dụng bánh công tác quay ở tốc độ 2.900 vòng/phút để hút dầu vào tâm bơm, truyền năng lượng cho dầu và tạo áp lực đẩy dầu ra khỏi cửa xả.
Với lưu lượng 50 m³/h, cột áp 50 m và công suất 15 kW, bơm giúp duy trì dòng dầu nóng tuần hoàn liên tục trong hệ thống truyền nhiệt. Quá trình vận chuyển diễn ra theo chu trình khép kín, từ đường hồi qua bơm, đến thiết bị sử dụng nhiệt rồi quay trở lại, qua đó bảo đảm dầu tải nhiệt luôn được lưu thông ổn định trong hệ thống

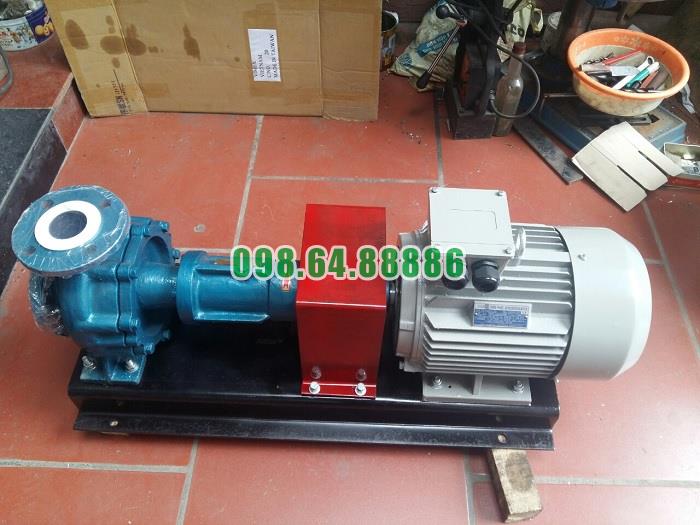

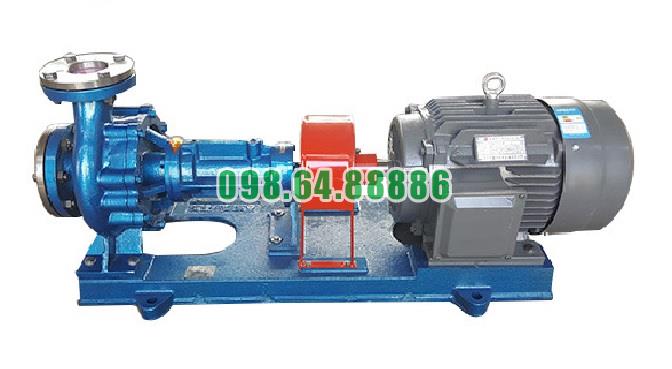

Bơm tuần hoàn dầu nóng RY80-50-200 Lưu lượng 50 m3/h, cột áp 50 m, công suất 15 kW
