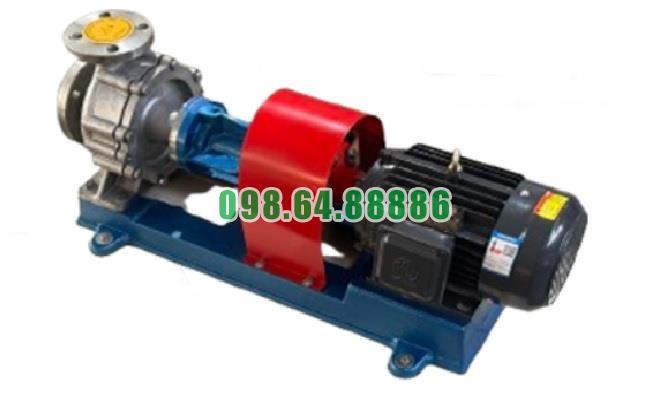

Bơm dầu truyền nhiệt RY80-50-250A dùng cho nhà máy có kết cấu theo dạng đỡ một phía, cửa hút bố trí theo hướng trục, cửa xả hướng tâm theo phương thẳng đứng. Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, truyền động qua khớp nối mềm. Cấu tạo này phù hợp với nhiệm vụ tuần hoàn dầu nóng trong các hệ thống công nghiệp.
Các bộ phận chính gồm:
Các chi tiết này tạo thành ba vùng chính: phần thủy lực, phần đỡ rôto và phần truyền động.
Thân bơm là bộ phận chứa dòng dầu và bao quanh bánh công tác.
Ở model RY80-50-250A, cửa hút danh nghĩa là 80 mm, bố trí theo hướng trục. Dầu đi trực tiếp vào khu vực tâm bánh công tác.
Cửa xả danh nghĩa là 50 mm, bố trí theo hướng tâm và thẳng đứng. Sau khi nhận năng lượng từ bánh công tác, dầu được dẫn qua thân bơm rồi thoát ra cửa xả.
Các bộ phận chịu áp và mặt bích của dòng RY được thiết kế theo cấp áp suất 16 bar.
Nắp bơm nằm phía sau thân bơm, liên kết phần thủy lực với cụm ổ trục.
Đây cũng là khu vực bố trí các chi tiết làm kín quanh trục. Khi cần bảo dưỡng, nắp bơm có thể được tháo cùng cụm ổ trục và rôto để kiểm tra các chi tiết bên trong.
Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu tải nhiệt.
Trong tên model:
Bánh công tác được lắp trên trục và giữ bằng đai ốc bánh công tác.
Khi bơm hoạt động ở khoảng 2.900 vòng/phút, bánh công tác hút dầu vào tâm và đẩy dầu ra phía ngoài, tạo lưu lượng và cột áp cho hệ thống.
Trục bơm truyền mô-men từ động cơ đến bánh công tác.
Trục chạy xuyên qua cụm ổ trục và nắp bơm, vì vậy đây là một trong những chi tiết quan trọng nhất của toàn bộ kết cấu.
Độ đồng tâm của trục ảnh hưởng trực tiếp đến:
Trong lắp đặt, sai lệch tại vành ngoài khớp nối được yêu cầu không vượt quá 0,1 mm.
Đai ốc bánh công tác có nhiệm vụ cố định bánh công tác lên trục.
Chi tiết này giúp bánh công tác giữ đúng vị trí trong quá trình quay tốc độ cao và góp phần duy trì độ ổn định của cụm rôto.
Bơm RY80-50-250A sử dụng hai bộ vòng bi đặt trong thân ổ trục.
Chức năng của cụm ổ trục là:
Ổ bi phía bánh công tác nằm gần phần thủy lực hơn.
Theo hướng dẫn lắp ráp, mặt có nắp chắn bụi phải hướng về phía bánh công tác. Trước khi khởi động, khoang ổ trục được châm dầu tải nhiệt sạch để làm dầu bôi trơn.
Ổ bi phía khớp nối nằm gần động cơ.
Vị trí này sử dụng mỡ gốc canxi hỗn hợp ZFG-2. Lượng mỡ nạp khoảng một nửa thể tích khoang trống giữa ổ bi và vỏ ổ.
Thân ổ trục là phần vỏ chứa hai ổ bi và hệ thống bôi trơn.
Trong sơ đồ cấu tạo dòng RY còn có ống dẫn dầu, nằm trong cụm phía sau bơm. Chi tiết này thuộc hệ thống hỗ trợ bôi trơn của cụm ổ trục.
Cấu tạo thân ổ trục giúp duy trì vị trí ổ bi và bảo vệ cụm trục trong quá trình vận hành.
Bộ chèn làm kín được bố trí tại nơi trục đi qua nắp bơm.
Nhiệm vụ chính là hạn chế dầu nóng rò theo trục ra ngoài.
Khi bơm mới vận hành, có thể xuất hiện rò rỉ nhẹ tại khu vực này. Sau thời gian chạy rà, lượng rò rỉ có thể giảm dần.
Ngoài bộ chèn, bơm còn sử dụng phớt dầu cao su chịu nhiệt.
Phớt dầu hỗ trợ kiểm soát rò rỉ và bảo vệ khu vực ổ trục phía sau.
Việc kết hợp bộ chèn làm kín và phớt dầu là một đặc điểm quan trọng trong cấu tạo của dòng bơm RY làm việc với dầu nóng.
Dòng RY sử dụng kết cấu đỡ một phía gồm chân đỡ và gối đỡ trung tâm.
Giá đỡ có vai trò:
Đây là phần kết cấu quan trọng để bơm làm việc ổn định trong môi trường nhà máy.
Động cơ và bơm được nối với nhau bằng khớp nối mềm kiểu ba chấu.
Khớp nối truyền mô-men từ trục động cơ sang trục bơm.
Khi quan sát từ phía khớp nối, chiều quay đúng của trục bơm là theo chiều kim đồng hồ.
Khớp nối mềm cũng tạo điều kiện thuận lợi cho việc căn chỉnh giữa bơm và động cơ.
Bơm và động cơ được đặt trên cùng một bệ máy.
Đối với model RY80-50-250A, công suất động cơ được công bố là 15 kW.
Bệ máy có nhiệm vụ giữ bơm và động cơ ở đúng vị trí tương đối, giúp duy trì độ đồng tâm trong quá trình vận hành.
Một đặc điểm nổi bật trong cấu tạo Bơm dầu truyền nhiệt RY80-50-250A là sử dụng tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Nhờ đó, cụm bơm:
Đây là điểm cấu tạo phù hợp với ứng dụng tuần hoàn dầu tải nhiệt.
Quá trình truyền động diễn ra theo chuỗi:
Động cơ → khớp nối mềm → trục bơm → bánh công tác
Trong khi đó, dầu nóng đi theo đường:
Cửa hút 80 mm → tâm bánh công tác → thân bơm → cửa xả 50 mm
Hai ổ bi giữ trục ổn định, bộ chèn và phớt dầu kiểm soát rò rỉ, còn giá đỡ và bệ máy duy trì độ chắc chắn của toàn bộ cụm.
Bơm dầu truyền nhiệt RY80-50-250A dùng cho nhà máy có cấu tạo tập trung vào sự ổn định của phần thủy lực và cụm truyền động. Các bộ phận chính gồm thân bơm, bánh công tác, trục, hai ổ bi, thân ổ trục, bộ chèn làm kín, phớt dầu, giá đỡ, khớp nối và động cơ.
Điểm đáng chú ý của model này là cửa hút hướng trục, cửa xả hướng tâm, kết cấu đỡ một phía, hai ổ bi định vị rôto, hệ thống làm kín kết hợp và thiết kế tản nhiệt tự nhiên. Chính cách bố trí này tạo nên kết cấu đặc trưng của RY80-50-250A, phù hợp cho nhiệm vụ tuần hoàn dầu nóng trong các hệ thống công nghiệp
Bơm dầu truyền nhiệt RY80-50-250A thuộc dòng RY được thiết kế với cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Đây là một đặc điểm quan trọng giúp bơm phù hợp với môi trường làm việc có nhiệt độ cao, đồng thời làm cho kết cấu cụm bơm gọn và đơn giản hơn.
Theo tài liệu kỹ thuật, cơ chế này không sử dụng một hệ thống nước làm mát riêng. Nhiệt từ khu vực thân bơm và môi chất nóng được truyền dần ra các bộ phận kết cấu rồi phát tán ra môi trường xung quanh bằng đối lưu không khí tự nhiên.
Khi bơm vận chuyển dầu truyền nhiệt ở nhiệt độ cao, thân bơm là khu vực nhận nhiệt trực tiếp từ môi chất.
Nhiệt sau đó truyền qua các chi tiết kim loại của cụm bơm và được giải phóng ra không khí xung quanh. Nhờ quá trình này, nhiệt lượng không tập trung quá mức tại một điểm trong cụm bơm.
Điểm cần lưu ý là tài liệu chỉ mô tả tản nhiệt tự nhiên, không nêu quạt làm mát cưỡng bức. Vì vậy, nguyên lý của RY80-50-250A nên được hiểu là làm mát bằng sự phát tán nhiệt tự nhiên ra môi trường.
Một trong những mục tiêu quan trọng của cơ chế tản nhiệt tự nhiên là hạn chế ảnh hưởng nhiệt từ thân bơm đến cụm ổ trục.
Ổ trục, dầu bôi trơn và các chi tiết làm kín là những bộ phận cần được bảo vệ khỏi tình trạng nhiệt tích tụ quá cao. Khi nhiệt được phát tán tự nhiên tốt hơn, khu vực ổ trục có điều kiện làm việc ổn định hơn.
Điều này đặc biệt có ý nghĩa khi RY80-50-250A làm việc liên tục trong hệ thống dầu tải nhiệt.
Thiết kế tản nhiệt tự nhiên giúp RY80-50-250A không phụ thuộc vào hệ thống nước làm mát truyền thống.
Nhờ đó có thể giảm bớt:
Đây là lý do tài liệu đánh giá thiết kế mới có kết cấu gọn và giúp giảm chi phí vận hành.
Dòng RY được thiết kế cho môi chất nhiệt độ cao, với nhiệt độ làm việc không vượt quá 350°C.
Cơ chế tản nhiệt tự nhiên là một phần trong thiết kế tổng thể giúp bơm thích nghi với điều kiện dầu nóng. Tuy nhiên, không nên hiểu rằng chỉ nhờ tản nhiệt tự nhiên mà bơm có thể làm việc ở mọi mức nhiệt.
Giới hạn nhiệt độ 350°C vẫn phải được tuân thủ.
Trong phạm vi thông tin của tài liệu, tính tối ưu của cơ chế tản nhiệt tự nhiên nằm ở sự đơn giản và giảm thiết bị phụ trợ.
Thiết kế này mang lại các lợi ích chính:
Tài liệu không cung cấp số liệu định lượng để so sánh hiệu quả nhiệt giữa tản nhiệt tự nhiên và làm mát bằng nước, vì vậy không nên khẳng định mức cải thiện cụ thể nếu chưa có dữ liệu bổ sung.
Để cơ chế tự tản nhiệt của RY80-50-250A phát huy hiệu quả, khu vực lắp đặt cần có đủ không gian thông thoáng.
Không nên để bụi bẩn hoặc vật cản che kín khu vực thân ổ trục và các bề mặt tản nhiệt. Trong quá trình vận hành cũng cần thường xuyên theo dõi:
Nếu nhiệt độ ổ trục tăng cao bất thường, cần kiểm tra cả khả năng tản nhiệt, tình trạng bôi trơn và độ đồng tâm của bơm với động cơ.
Mặc dù có cơ chế tự tản nhiệt, RY80-50-250A vẫn phải được gia nhiệt từ từ khi làm việc với dầu nóng.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Điều này giúp tránh sốc nhiệt và giúp các chi tiết của bơm giãn nở đồng đều.
Nguyên lý tự tản nhiệt tự nhiên tối ưu của Bơm dầu truyền nhiệt RY80-50-250A nằm ở việc sử dụng sự phát tán nhiệt ra không khí thay cho hệ thống làm mát bằng nước truyền thống.
Cơ chế này giúp giảm thiết bị phụ trợ, làm gọn kết cấu, hỗ trợ bảo vệ khu vực ổ trục và phù hợp với đặc điểm làm việc của bơm dầu truyền nhiệt nhiệt độ cao. Tuy nhiên, để RY80-50-250A vận hành ổn định, vẫn cần đảm bảo khu vực lắp đặt thông thoáng, gia nhiệt từ từ và thường xuyên theo dõi nhiệt độ ổ trục trong quá trình làm việc

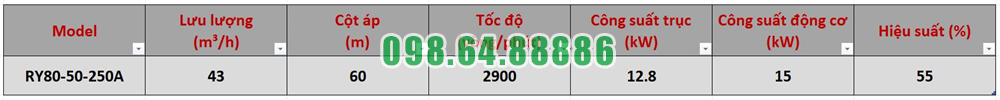

Bơm ly tâm dầu tải nhiệt RY80-50-250A cột áp 60 m, lưu lượng 43 m3/h, công suất 15 kW
