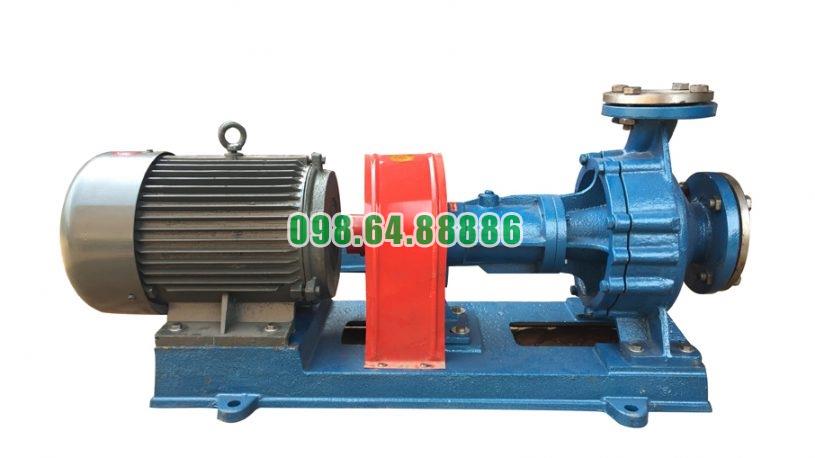

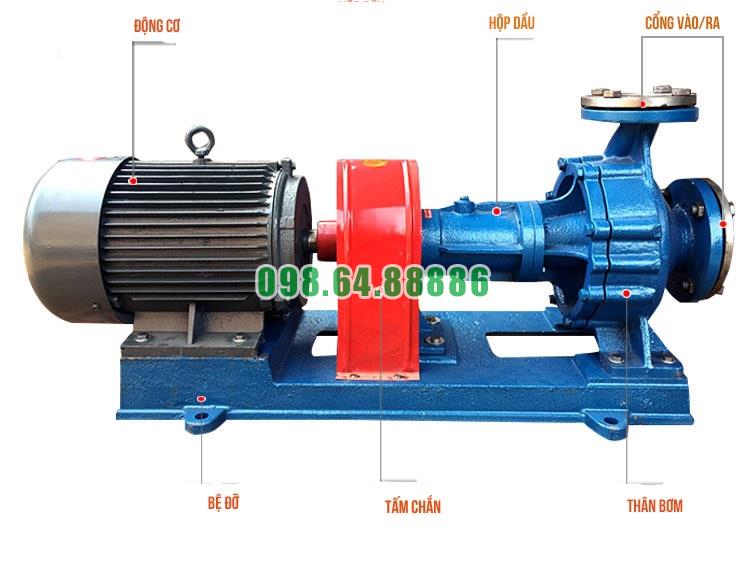

Bơm dầu truyền nhiệt RY80-50-200A có cấu tạo theo dạng bơm ly tâm trục ngang, kết cấu đỡ một phía. Các bộ phận chính gồm thân bơm, nắp bơm, bánh công tác, trục bơm, cụm ổ trục, bộ làm kín, giá đỡ và khớp nối truyền động. Mỗi bộ phận đảm nhiệm một chức năng riêng nhưng được bố trí đồng bộ để bơm làm việc ổn định với dầu truyền nhiệt nhiệt độ cao.
Thân bơm là bộ phận tạo khoang dẫn dòng chính. Cửa hút của Bơm dầu truyền nhiệt RY80-50-200A được bố trí theo hướng trục, còn cửa xả bố trí hướng tâm theo phương thẳng đứng.
Thân bơm có nhiệm vụ chứa môi chất, dẫn dòng dầu qua bánh công tác và đưa dầu ra cửa xả sau khi được tăng năng lượng.
Nắp bơm kết hợp với thân bơm tạo thành khoang làm việc kín. Đây cũng là vị trí liên kết phần thủy lực của bơm với cụm ổ trục phía sau.
Khu vực nắp bơm đồng thời bố trí buồng làm kín, nơi trục bơm đi qua và được kiểm soát rò rỉ bằng bộ chèn làm kín.
Bánh công tác là bộ phận quay chính của Bơm dầu truyền nhiệt RY80-50-200A, được lắp trên đầu trục và cố định bằng đai ốc hãm.
Trong ký hiệu model, số 200 thể hiện cỡ đường kính ngoài danh nghĩa của bánh công tác, còn ký hiệu A cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất.

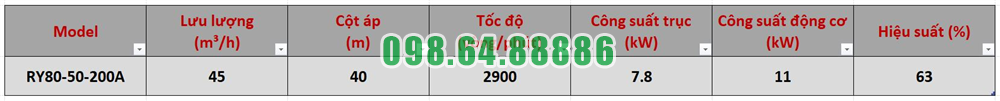

Bánh công tác của model này làm việc cùng trục quay ở tốc độ 2.900 vòng/phút, tạo ra đặc tính lưu lượng 45 m³/h và cột áp 40 m.
Trục bơm có nhiệm vụ truyền mô-men từ động cơ đến bánh công tác. Một đầu trục lắp bánh công tác, đầu còn lại nối với động cơ thông qua khớp nối mềm.
Phần giữa của trục đi qua cụm làm kín và thân ổ trục. Do đó, độ thẳng và độ đồng tâm của trục ảnh hưởng trực tiếp đến độ rung, tình trạng ổ bi và độ kín của bơm.
Thân ổ trục của Bơm dầu truyền nhiệt RY80-50-200A chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto.
Hai vòng bi giúp trục duy trì vị trí ổn định khi quay ở tốc độ cao. Đây là bộ phận quan trọng đối với độ êm, độ rung và tuổi thọ của cụm rôto.
Hệ thống ổ trục cần được bôi trơn đúng yêu cầu để hạn chế ma sát và hiện tượng quá nhiệt trong quá trình vận hành.
Bộ làm kín được bố trí tại vị trí trục đi qua nắp bơm. Dòng RY sử dụng chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.
Chèn làm kín bao quanh trục và có nhiệm vụ hạn chế dầu truyền nhiệt thoát ra ngoài theo khe hở giữa trục quay và phần cố định của bơm. Phớt dầu hỗ trợ tăng khả năng kiểm soát rò rỉ tại khu vực này.
Giá đỡ liên kết cụm ổ trục với bệ máy và chịu tải cho phần rôto phía sau thân bơm.
Kết cấu giá đỡ giúp giữ thân ổ trục ổn định, đồng thời tạo khoảng cách cần thiết giữa vùng dầu nóng và cụm truyền động.
Bơm dầu truyền nhiệt RY80-50-200A được nối với động cơ bằng khớp nối mềm kiểu ba chấu.
Khớp nối truyền công suất 11 kW từ động cơ sang trục bơm, đồng thời hỗ trợ giảm tác động của những rung động nhỏ trong hệ truyền động. Bơm và động cơ vẫn cần được căn chỉnh đồng tâm chính xác để tránh tăng tải lên ổ bi và trục.
Bơm và động cơ được bố trí trên cùng một bệ máy. Bệ có nhiệm vụ tạo nền đỡ chắc chắn và giữ vị trí tương đối giữa hai trục.
Khi lắp đặt, bệ máy cần được cân bằng và cố định chắc chắn để hạn chế rung động và sai lệch đồng tâm trong quá trình bơm làm việc.
Cấu tạo các bộ phận của Bơm dầu truyền nhiệt RY80-50-200A gồm thân bơm, nắp bơm, bánh công tác, trục, hai bộ vòng bi, bộ chèn làm kín, phớt dầu, giá đỡ, khớp nối và bệ máy.
Các bộ phận được bố trí theo kết cấu ly tâm trục ngang, đỡ một phía, nhằm duy trì khả năng làm việc ổn định ở lưu lượng 45 m³/h, cột áp 40 m, tốc độ 2.900 vòng/phút và công suất 11 kW. Sự đồng bộ giữa cụm rôto, ổ trục và hệ thống làm kín là yếu tố quan trọng nhất trong cấu tạo của RY80-50-200A.
Khám phá ứng dụng gia nhiệt bê tông nhựa đường từ Bơm dầu truyền nhiệt RY80-50-200A cho thấy vai trò chính của bơm là tuần hoàn dầu tải nhiệt nóng trong các hệ thống cần duy trì nhiệt độ cho vật liệu nhựa đường và thiết bị công nghệ.
Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ quay 2.900 vòng/phút và công suất 11 kW, RY80-50-200A phù hợp với các hệ thống gia nhiệt gián tiếp cần dòng dầu nóng lưu chuyển liên tục.
Trong quá trình sản xuất bê tông nhựa đường, nhựa đường cần được duy trì ở nhiệt độ phù hợp để giữ khả năng lưu động và thuận tiện cho quá trình cấp liệu.
Bơm dầu truyền nhiệt RY80-50-200A có thể tuần hoàn dầu nóng qua các đường gia nhiệt hoặc áo nhiệt bố trí quanh bồn chứa. Dầu truyền nhiệt cho thành bồn, sau đó quay trở lại hệ thống để tiếp tục được gia nhiệt.
Nhờ quá trình tuần hoàn liên tục, nhiệt lượng được duy trì ổn định hơn trong bồn chứa nhựa đường.
Nhựa đường có độ nhớt tăng mạnh khi nhiệt độ giảm. Vì vậy, đường ống vận chuyển thường cần được giữ nóng để hạn chế hiện tượng đặc lại hoặc giảm khả năng lưu chuyển.
RY80-50-200A có thể đưa dầu tải nhiệt qua các tuyến gia nhiệt bố trí dọc đường ống. Dòng dầu nóng giúp duy trì nhiệt độ của đường ống, hỗ trợ nhựa đường di chuyển ổn định trong quá trình sản xuất.
Đây là một trong những ứng dụng thiết thực của bơm dầu truyền nhiệt trong trạm trộn bê tông nhựa.
Trong hệ thống sản xuất bê tông nhựa đường, một số cụm thiết bị cần duy trì nhiệt để tránh vật liệu nguội nhanh trong quá trình phối trộn.
Bơm RY80-50-200A có thể tuần hoàn dầu nóng đến các bộ phận sử dụng nhiệt, giúp duy trì điều kiện nhiệt phù hợp cho quá trình xử lý vật liệu.
Dầu sau khi truyền nhiệt được hồi về nguồn gia nhiệt và tiếp tục chu trình khép kín.
Vai trò cốt lõi của RY80-50-200A trong ứng dụng gia nhiệt bê tông nhựa đường là giữ cho dầu tải nhiệt luôn chuyển động liên tục.
Quy trình có thể mô tả ngắn gọn:
Dầu được gia nhiệt → RY80-50-200A bơm dầu đến bồn và đường ống → dầu truyền nhiệt → dầu hồi về → tiếp tục được gia nhiệt.
Với cột áp 40 m, bơm cung cấp năng lượng giúp dầu vượt qua trở lực của đường ống, van và các bộ phận trao đổi nhiệt trong hệ thống.
Việc duy trì nhiệt độ ổn định có ý nghĩa quan trọng đối với nhựa đường vì nhiệt độ ảnh hưởng trực tiếp đến độ nhớt và khả năng lưu chuyển của vật liệu.
Khi dòng dầu nóng được tuần hoàn đều, bồn chứa và đường ống được cấp nhiệt liên tục. Điều này giúp hạn chế tình trạng nhựa đường nguội, đặc lại hoặc bám nhiều vào thành thiết bị.
RY80-50-200A vì vậy đóng vai trò hỗ trợ quan trọng trong việc duy trì điều kiện nhiệt của hệ thống.
Bơm dầu truyền nhiệt RY80-50-200A không trực tiếp gia nhiệt cho bê tông nhựa đường. Bơm làm nhiệm vụ vận chuyển dầu tải nhiệt từ nguồn nhiệt đến các vị trí cần gia nhiệt.
Cách truyền nhiệt gián tiếp này giúp dầu nóng có thể cấp nhiệt cho nhiều khu vực khác nhau như bồn chứa, đường ống và thiết bị công nghệ trong cùng một vòng tuần hoàn.
Dòng RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn, phù hợp với đặc điểm của hệ thống dầu tải nhiệt công nghiệp.
Khám phá ứng dụng gia nhiệt bê tông nhựa đường từ Bơm dầu truyền nhiệt RY80-50-200A cho thấy thiết bị chủ yếu được sử dụng để tuần hoàn dầu nóng phục vụ gia nhiệt bồn chứa, đường ống và các cụm thiết bị trong hệ thống sản xuất bê tông nhựa đường.
Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ 2.900 vòng/phút và công suất 11 kW, RY80-50-200A giúp duy trì dòng dầu tải nhiệt liên tục, hỗ trợ giữ nhiệt và duy trì khả năng lưu động của nhựa đường trong quá trình sản xuất.
Bơm ly tâm dầu tải nhiệt RY80-50-200A công suất 11 kW, cột áp 40 m, lưu lượng 45 m3/h
